Azor 2 MK1

Hey! Schau dir hier die MK2-Flugversion an!:https://www.thingiverse.com/thing:7075585

Azor 2 MK1ist mein zweites Amateur-Raketendesign.

Aktualisierung – 12. Juni 2025:
WICHTIG:Die Rakete ist noch nicht geflogen und befindet sich derzeit in der Testphase.

Update – 24. Juni 2025:
WICHTIG:Static-Test abgeschlossen.
Schau dir den statischen Test auf YouTube an.

---

🔍 Wichtigste Erkenntnisse aus dem ersten statischen Test (zur Anwendung in der MK2-Version):

• Die Motorhalterung muss verbessert werden, um eine sicherere Passung zu gewährleisten.
• Die männlichen Gewinde sollten kürzer sein.
• Ein steifer Kabel sollte verwendet werden, um den Nasenkegel und den Fallschirm zu befestigen.
• Die Erholungswatte muss im Inneren des Raketenkörpers gesichert werden.

---

🚀 Design-Spezifikationen

• Entworfen fürC6-Motoren(18 mm × 70 mm), mit einer empfohlenen Verzögerung von5 bis 7 Sekunden.
• Ausreichend Platz im Inneren des Körpers, um einen Fallschirm unterzubringen.
• Der Nasenkegel enthält ein zusätzliches Fach fürZusätzliches Gewichtodermissionsspezifische Komponenten.

---

🛠 Baudetails

• Der Raketenkörper ist3D-gedruckt in PLA.mit einem0,18 mm Schichthöhe, bietet eine gute Balance zwischen Stärke und Oberflächenqualität.
• Unterstützung wird benötigt.Während des Druckens.BaumstützenErzielen Sie die besten Ergebnisse.
• Die Abschnitte werden mit einem zusammengebaut.Gewindete Verbindungsstück.
  • Wenn die Gewinde aufgrund von Druckunvollkommenheiten nicht richtig passen, sollten Sie vorsichtig sein.Trimmen Sie ein paar Millimeter vom männlichen Gewinde ab.Die Verwendung von Zangen für eine bessere Passform.

---

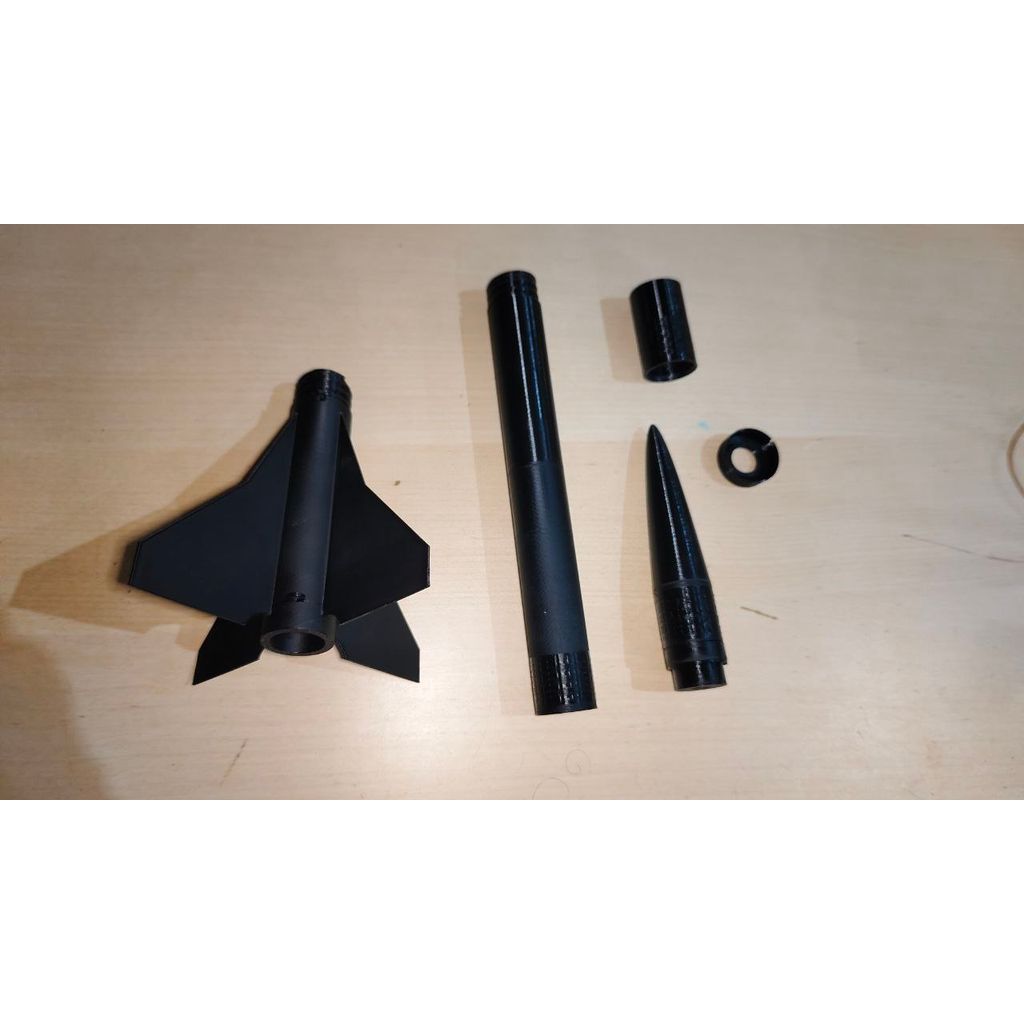

🧩 Montageordnung (von oben nach unten)

1. Nasenkegel
2. Adapter für die Nasenkonus
3. Interstage
4. Körperröhre
5. Motorhalterung
6. Motorblockierung

---

---

Azor 2 MK1

Azor 2 MK1Es ist mein zweites Amateur-Raketendesign.

Aktualisierung – 12. Juni 2025:
WICHTIG:Der Rakete ist noch nicht geflogen und befindet sich derzeit in der Testphase.

Aktualisierung – 24. Juni 2025:
WICHTIG:Static Test abgeschlossen.
Siehe die statische Prüfung auf YouTube.

---

🔍 Lektionen, die aus dem ersten statischen Test gelernt wurden (in der MK2-Version zu implementieren):

• Es ist notwendig, die Motorhalterung zu verbessern, damit sie stabiler ist.
• Die männlichen Gewinde sollten kürzer sein.
• Eine starke Seil sollte verwendet werden, um die Kopfbedeckung und den Fallschirm zu befestigen.
• Es ist notwendig, das thermische Schutzmaterial innerhalb des Raketenkörpers zu sichern.

---

🚀 Design-Spezifikationen

• Entwickelt für MotorenC6(18 mm × 70 mm), mit einer empfohlenen Verzögerung von5 bis 7 Sekunden.
• Es gibt genug Platz im Inneren des Körpers, um einen Fallschirm unterzubringen.
• Die Kopfbedeckung enthält ein zusätzliches Fach fürLastreospezifische Komponenten je nach Mission.

---

🛠 Baudetails

• Der Raketenkörper ist3D-gedruckt mit PLA.auf einer Schichtdicke von0,18 mm, was ein gutes Gleichgewicht zwischen Widerstandsfähigkeit und Oberflächenqualität bietet.
• Sie werden benötigt.Stützen während des Druckens. LosBaum-ähnliche Stützenund die besten Ergebnisse erzielen.
• Die Raketensektionen werden mithilfe einer montiert.Rosca.
  • Wenn die Gewinde aufgrund von Unvollkommenheiten beim Drucken nicht gut passen, kann manVorsichtig einige Millimeter von der männlichen Gewinde abschneiden.mit einer Zange, um eine bessere Anpassung zu erreichen.

---

🧩 Montageanleitung (von oben nach unten)

1. Cofia
2. Adapter für Kopfbedeckung
3. Interetapa
4. Hauptrohr
5. Motorunterstützung
6. Motorstörung
