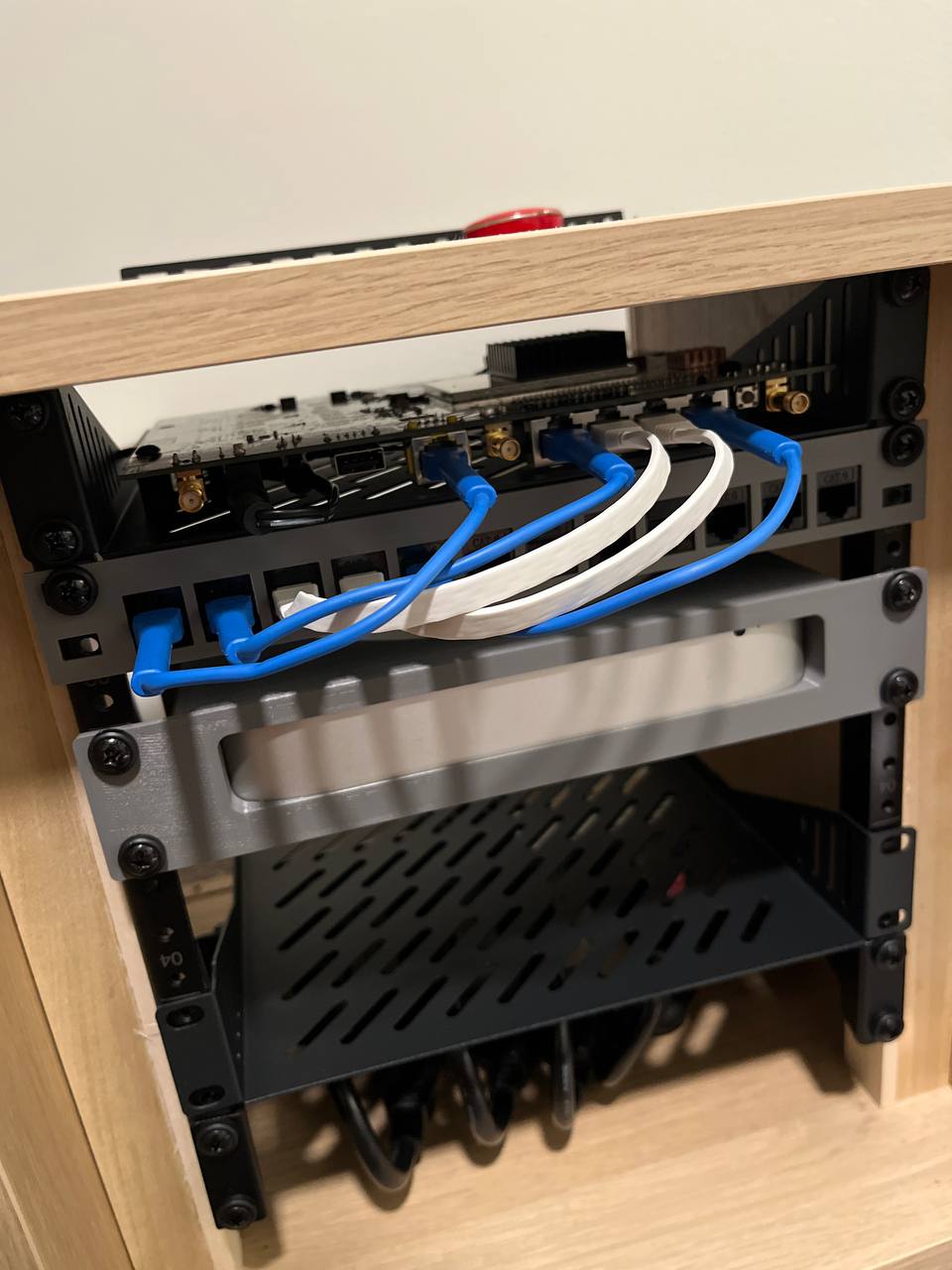

Diseñado para sistemas de rack de 10", este es un panel de parche Ethernet de 12 puertos.

Imprime bien en rPLA sin soportes, pero las piedras angulares encajan mucho más apretadamente si se habilitan los soportes. Lo imprimí con los soportes habilitados y con la parte frontal del panel orientada hacia la cama - probablemente será más fácil quitar los soportes de las orejas del panel que desde el interior de las piedras angulares, así que si tiene problemas para quitar los soportes, considere esa orientación alternativa. El relleno de Gy

Código de OpenSCAD incluido, enlace controlado por versión que llegará pronto. No pude conseguir que más de 12 piedras angulares encajaran en el espacio de mi estante, así que tome medidas de los suyos antes de imprimir. La distancia interior entre los rieles del estante necesita permitir que la viga principal de este panel pase a través.

Originalmente compréY no encajó en mi rack - parece que solo encaja en el DeskPi para el que fue diseñado. Ya había llevado un archivo a la parte antes de darme cuenta de que los orificios de los tornillos tampoco se alinean con un rack normal de 10", por lo que no pude devolverlo y no quería simplemente tirar todos los conectores Cat6 que venían con él, así que los hice encajar en este panel en su lugar. Parece que los conectores se pueden comprar por separhttps://www.amazon.com/GeeekPi-12-Pack-Keystone-Ethernet-Multicolor/dp/B0F65YSP3C
