FLSUN Super Racer를 위한 완전한 인클로저.

당신은 다음과 같은 것들이 필요할 것입니다:

Φ10mm 자석(T=1mm 또는 2mm), 28개.
M3과 M4 테이프
M4 카운터 싱크 스크류, L=8 또는 9 (심지어 10mm도 작동 되어야 합니다), 문을 위한 8개
M3 카운터 싱크 스크류, L=7mm, 합판용 4개
L 모양의 알루미늄 프로필(사진 참조), L=658mm, 5x20mm, T=1
J 모양의 알루미늄 프로필(사진 참조), L=668, 5x11mm, T=1. 또한 L 모양으로도 작동되어야 합니다(하지만 덜 세련되게 보입니다). 문의 테두리를 위한 것입니다.

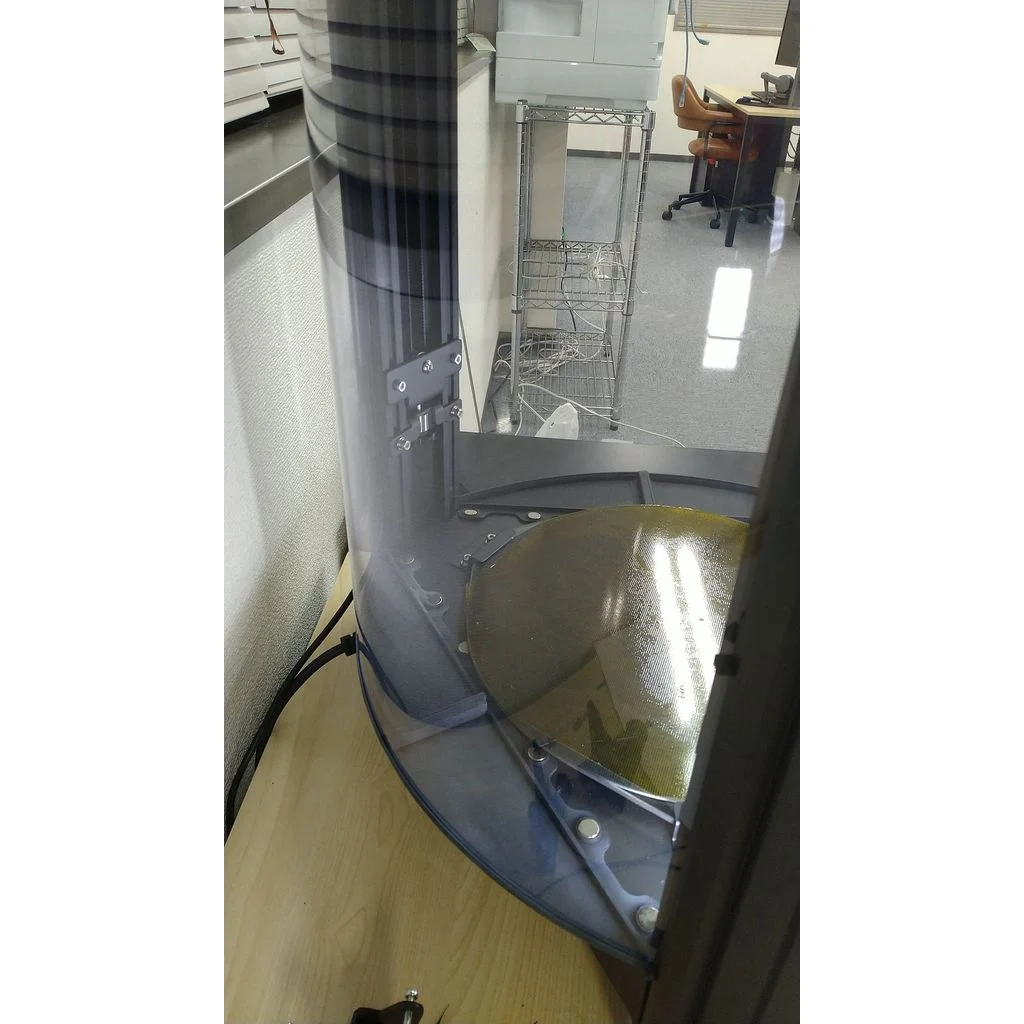

T=0.5mm 시트(0.75mm도 적합할 수 있지만, 그루브를 살짝 연磨해야 할 수 있습니다). 저는 폴리스티렌을 사용했지만, 가능하다면 폴리카보네이트를 사용하세요. 왜냐하면 폴리스티렌은 물리적 스트레스를 받을 때 불투명해지기 때문입니다. 도어 패널의 크기는 360x668이고, 두 개의 도어
더블 사이드 테이프와 접착제(록타이트/슈퍼글루 타입)
4.5mm (+-0.2mm) 드릴링 비트.
선택 사항: 큰 케이블을 위한 구멍의 마무리를 위한 섹시한 고무 부시.

인쇄물들:

아, 3배
B x3
압출기 A x1
압출기 B x1
도어_L_LOW x1
Door_L_LOW (거울로 인쇄하여 R로 만들기) x1
도어_L_UP (R을 만들기 위해 거울로 인쇄하세요) x1
힌지 L x2
힌지 L (R을 만들기 위해 거울로 인쇄하세요) x2
자석 도어 스토퍼 x4
위너 록커, x4, 6 또는 8 같은 것 (선택적이지만 좋고, 어쨌든 매우 빠르게 인쇄할 수 있습니다)

STEP 파일도 포함시켰어서 자유롭게 수정할 수 있습니다. 플러스 선(FLSUN)은 CAD 모형을 공유하는 것에 동의하지 않는 것 같습니다(그들의 손해입니다...), 그래서 저가 역설계한 기계 부품은 포함하지 않았습니다

만드는 방법:

이것은 매우 간단해야 합니다. 가장 어려운 부분은 분명히 패널을 자르는 것입니다.

1) 모든 것을 인쇄하세요 (당신의 설정에 대한 공용 영역을 테스트하기 위해 먼저 하나의 패널을 만들어 보실 수 있습니다)
2) M3은 4개의 합판을 누른다.
3) M4는 문의 8개의 구멍을 두드립니다.
4) 4개의 패널을 잘라내고, 알루미늄 프로파일을 원하는 길이로 잘라내세요 (버리를 청소하고, 가장자리를 매끄럽게 만들어주세요).
5) 5x20 알루미늄 프로파일을 도어_LOW 및 UP 부분에 설치하고, 홀의 위치를 샤프이로 표시한 후 4.5mm 드릴로 홀을 드릴하세요.
6) 창문 패널에도 같은 작업을 수행하세요.
7) 패널과 접촉할 쪽면에 있는 알루미늄 프로필 전체에 이중 테이프를 붙입니다.
8) 알루미늄 프로필에 패널을 연결하세요.
9) 이것을 2개의 도어 마운트, 저부분과 상부분, 그리고 양쪽에 넣고, M4 나사로 고정하세요.

문들이 완료되었습니다!
뒷패널은 심지어 더 쉽습니다.

10) 모든 마운트의 구멍에 자석을 넣으십시오 (접착제는 필요 없습니다. 올바르게 인쇄되어야 합니다), 그런 다음 모든 A와 B 부분을 결합하십시오.
11) A와 B 부분이 함께 합쳐진 패널을 넣기(접착제는 필요 없지만, 원한다면 접착할 수도 있습니다).
12) 조립된 패널들을 기계 안으로 밀어넣으세요.
13) 유선 케이블과 주요 큰 케이블은 여전히 패널 옆에 있는 기둥의 그루브에 들어가야 합니다.
14) 케이블이 없는 패널은 작은 창문 록커 부품을 사용하여 고정하십시오 (선택 사항)

뒷패널 완료!

15) 합판을 기둥의 그루브에 밀어넣고, 당장은 위치를 확인하고 약간 M3 나사로 고정하세요 (부드럽게).
16) 도어를 합판에 설치하세요. 그것들은 기계의 높이에 완전히 적합해야 합니다.
17) 문을 설치한 후 합판 나사를 조이세요.
18) 두 문을 최대한 닫고, 위치를 최대한 올려두면서, 문의 중간 부분 근처에 있는 기계의 금속 벽에 자석 도어 스토퍼 부품을 붙여넣으세요. 하부 부분에서도 반복하세요 (하지만 문 마운트의 중간 쪽으로 더 가깝게, 그리고 트레이를 조심하세요!).
19) 그것들 안에 자석을 넣어라.
20) 즐기세요.
