Корпус модуля преобразователя XL4015 DC-DC с понижением напряжения (CC&CV) со штекером DC-022B в качестве входа. Версия без штекера.Он здесь..

DC-022B (или, иногда, 0022B) представляет собой разъём для панельного монтажа размером 5,5x2,5/5,5x2,1/3,5x1,35. Вам необходимо выровнять штыри разъёма, желательно симметрично в центре, чтобы они входили в модуль постоянного тока.

Верхняя часть имеет несколько вариантов отверстий - стандартный, только со светодиодами и пустой - вы можете увидеть их на изображении. Нижняя часть также имеет стандартный и пустой варианты.

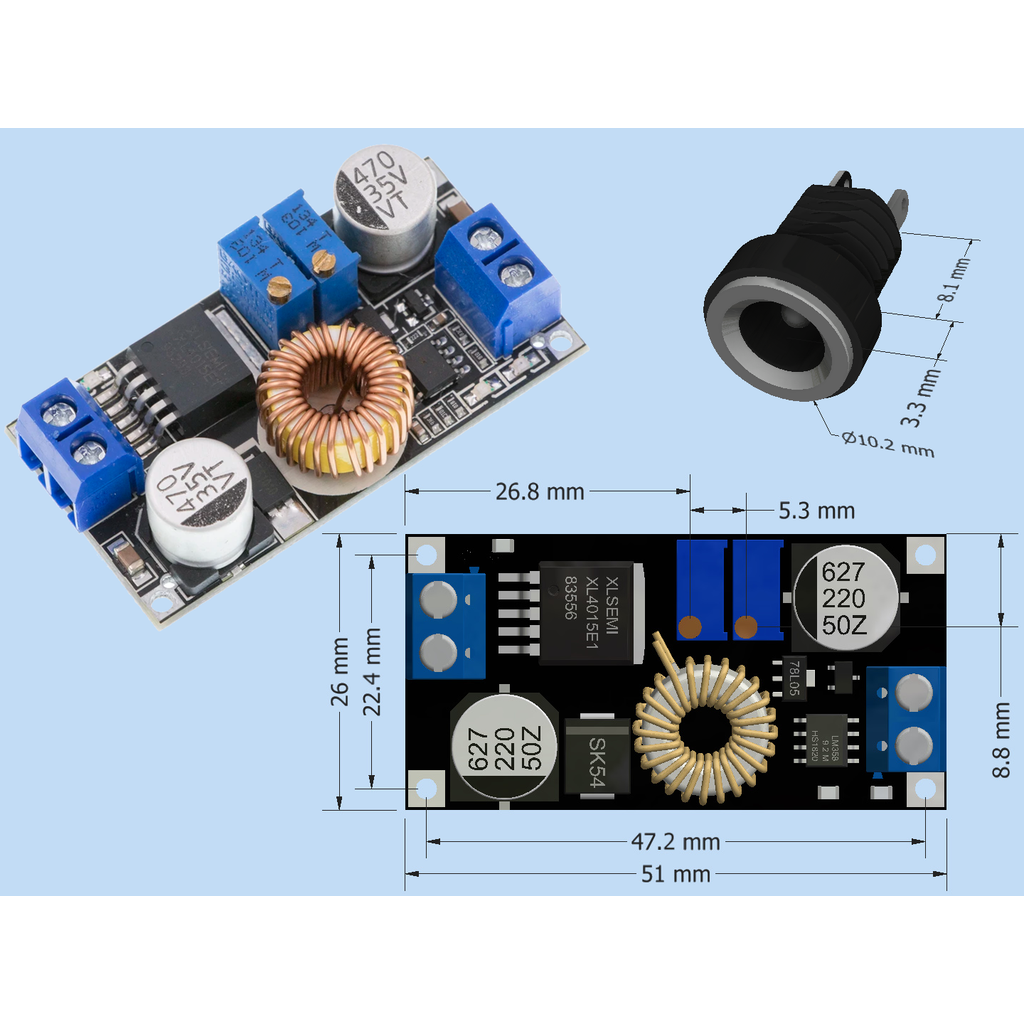

Модуль имеет горизонтальную катушку. Поскольку расположение компонентов модуля варьируется в зависимости от производителя, см. изображение для приблизительных размеров.

Использованные модели:DC-022B.и модифицированныйМодуль XL4015..

Пользовательская плата RAMPS1.4 для FDM-печати.

Не имеет значения.

Сопло 0,3 - ширина экструзии 0,36, высота слоя 0,15.

Я использовал направление контура внутрь-наружу. Если вы используете те же настройки, распечатайте нижнюю модель с суффиксом "gap0.4". У неё есть зазор 0,2 мм с верхней частью с каждой стороны, который будет "компенсирован" слайсером и провисанием. Используйте модель без зазора, если у вас точный принтер - в этом случае размер
