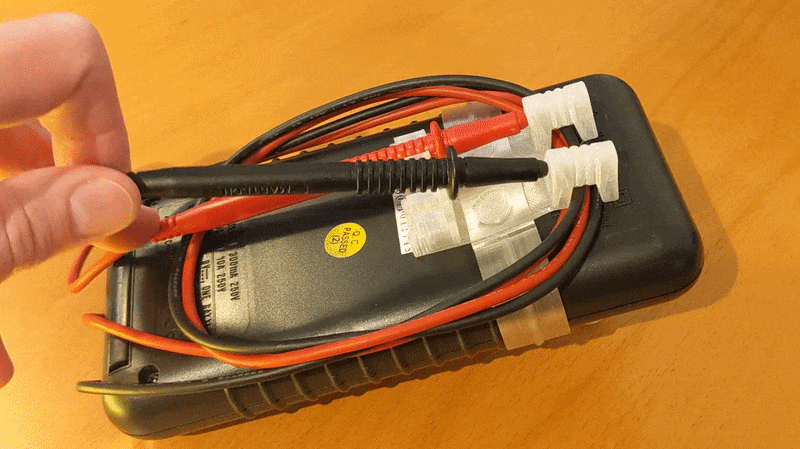

Plus besoin de piquer vos mains avec des sondes pointues, tout en cherchant dans votre sac à outils !

Cette partie est un support de sonde variable pour votre multimètre, qui met en ordre votre multimètre et le désordre des sondes.

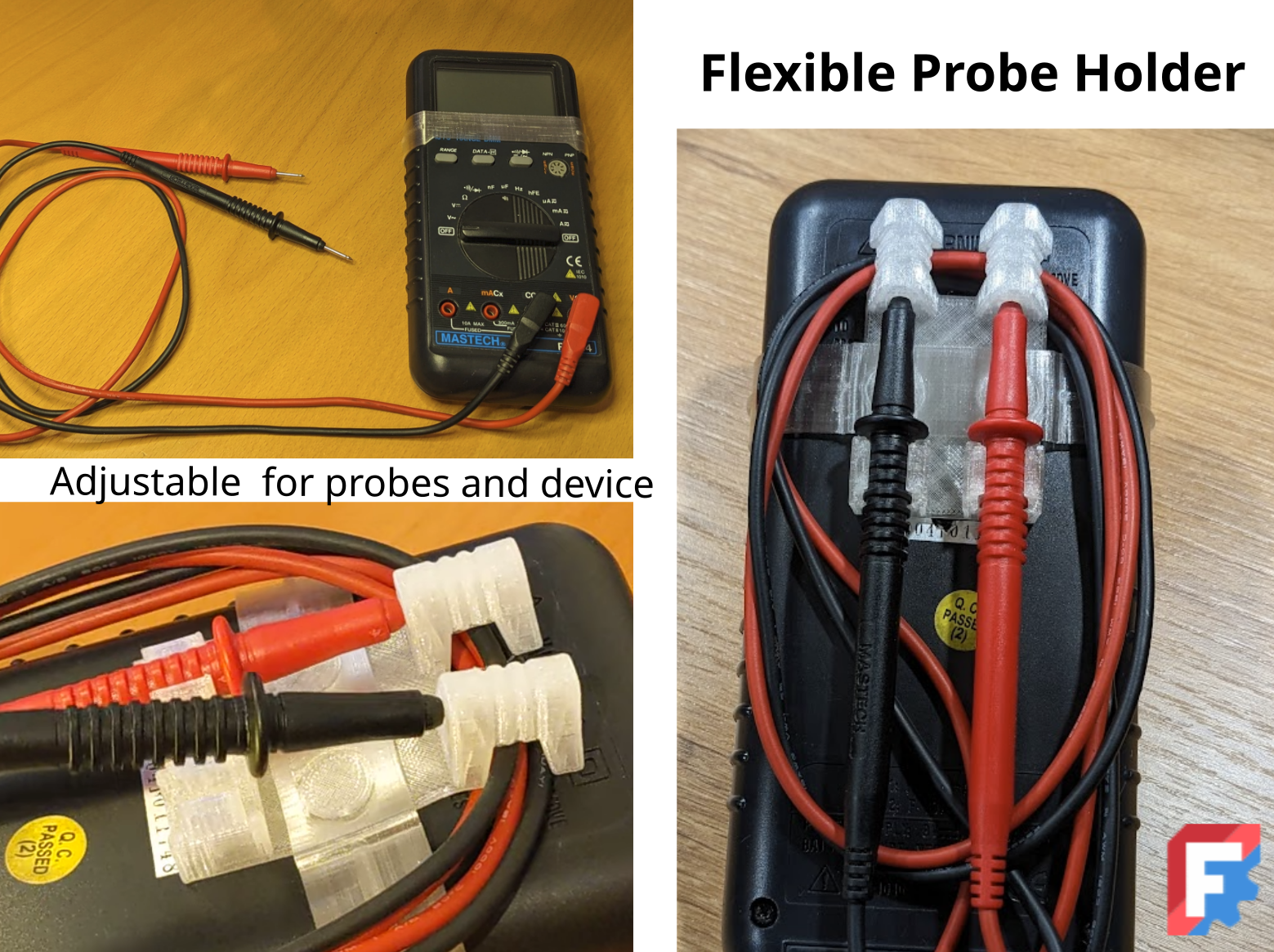

Support de sonde flexible pour votre multimètre.

• Stocker les sondes et protéger leurs extrémités pointues.

• La fixation pour les câbles.

• Adaptation facile à d'autres modèles de multimètres.

  • La longueur des sondes.

  • Les dimensions de l'étui.

• Imprimable sans supports.

La solution.

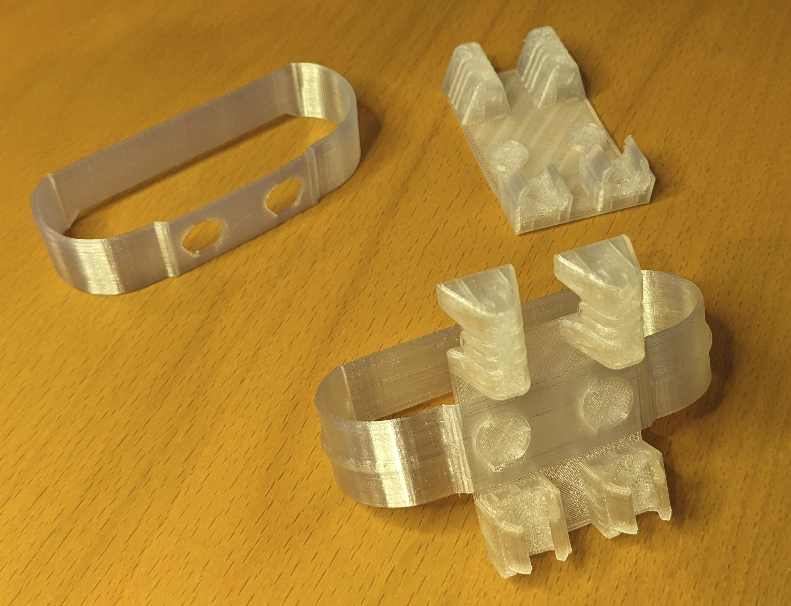

La pièce se compose de deux parties, la sangle et le support, qui sont combinés avec un mécanisme à boutons qui permet un rangement facile de vos sondes à l'arrière de votre multimètre.

La sangle autour du multimètre.

La sangle peut être adaptée à différents multimètres. Imprimer cela à partir de TPU ou d'autres filaments flexibles procure la fermeté de préhension nécessaire, de sorte que l'anneau ne glisse pas de l'appareil.

Ci-dessous, une description de la façon d'adapter facilement la sangle aux dimensions de votre propre multimètre.

Le support de la sonde.

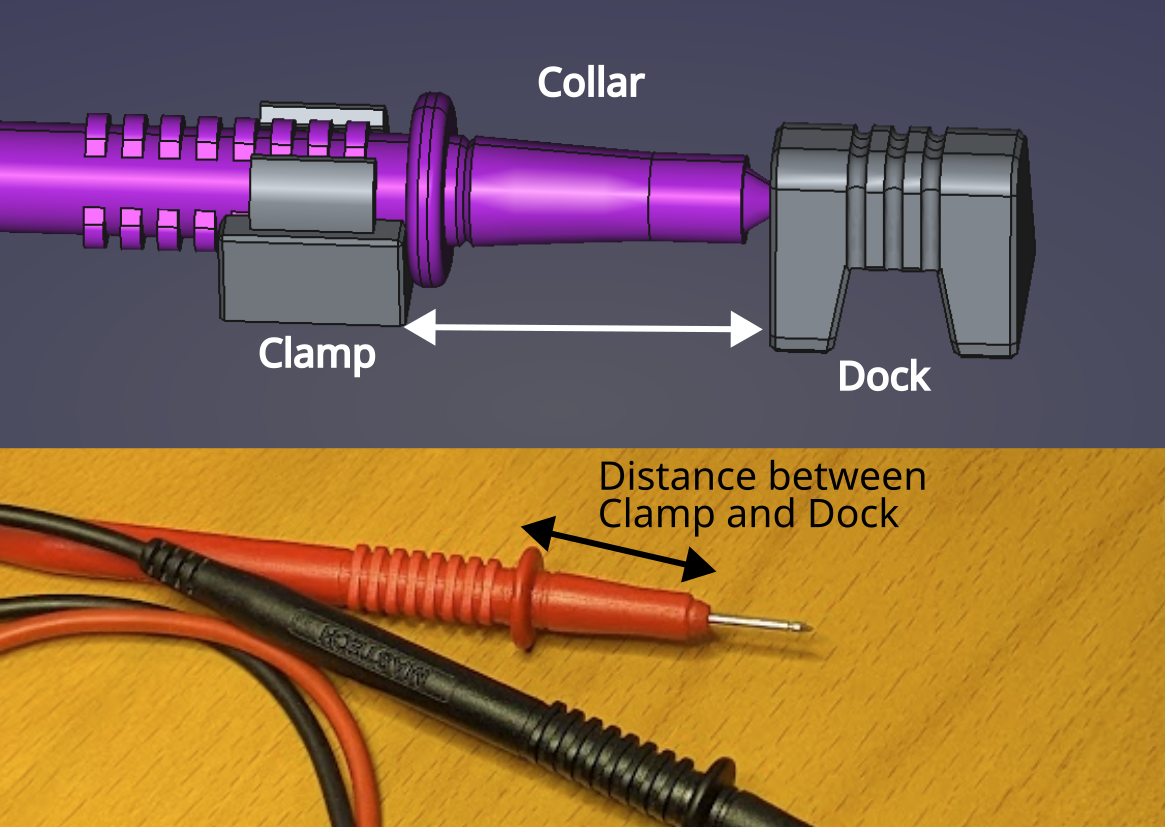

Le support lui-même se compose d'un dock pour la pointe de la sonde et de la pince, où la partie longue est maintenue en place. Lorsque les sondes sont insérées, toute la partie flexe et permet une insertion facile, tout en sécurisant les pièces de manière fiable.

La distance entre le dock et la pince est variable, vous pouvez donc l'ajuster en fonction de vos sondes. La plupart d'entre elles ont un collier, qui est utilisé pour éviter que les sondes ne glissent vers l'arrière.

Il a testé des sondes avec une distance de 22,5 mm qui fonctionnent bien. La distance maximale, comme indiqué dans l'image ci-dessus, est de 30 mm. Mais il y a une option ci-dessous, pour vous permettre de modifier la pièce afin d'autoriser des pièces encore plus longues.

Créez un support de sonde pour votre propre multimètre.

Un bracelet personnalisé.

La sangle doit être bien ajustée autour de votre multimètre. Bien que le TPU soit flexible, il n'est pas assez flexible. Seule une partie fournie ici conviendra pour tous les multimètres disponibles sur le marché.

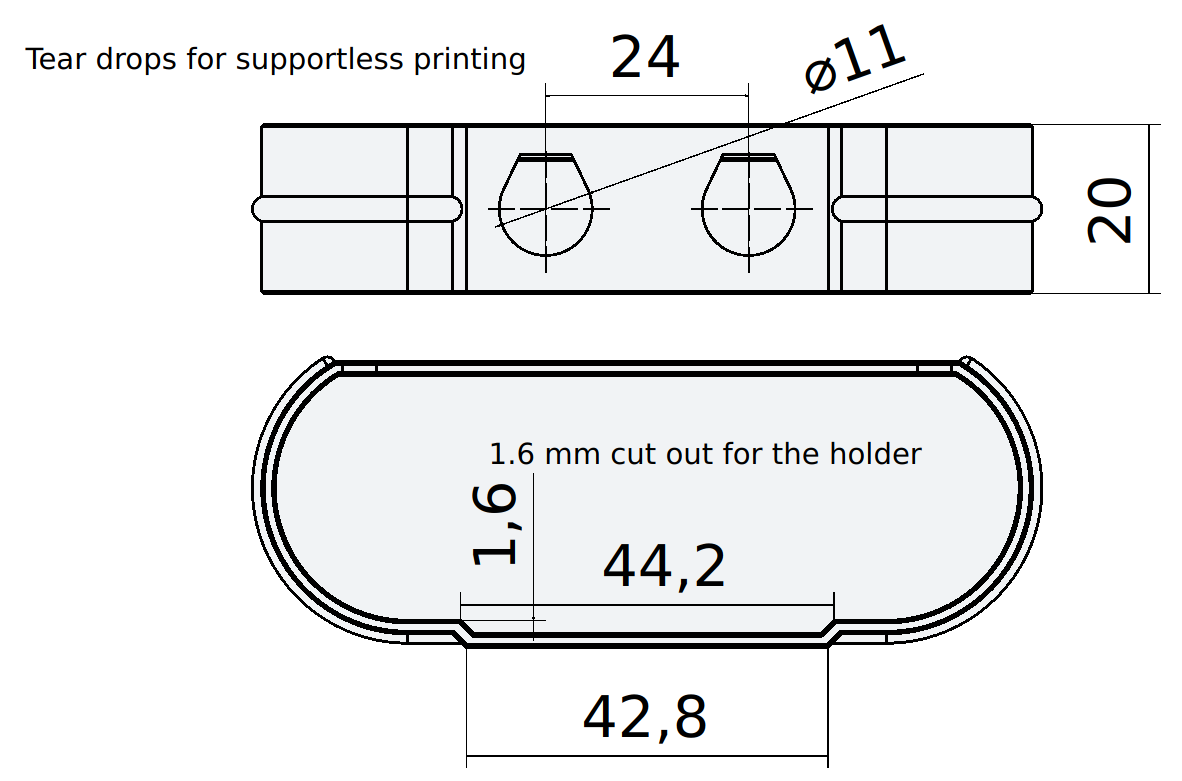

Je suggère deux options pour une sangle personnalisée : vous concevez la sangle complètement à partir de zéro et incluez deux trous d'un diamètre de 11 mm, espacés de 24 mm. La sangle devrait laisser un espace de 1,6 mm pour le support à l'arrière du multimètre. Je recommande également une largeur générale de la sangle de 1,6 mm et un design en goutte d'eau dans les trous pour une impression sans support.

Deuxième option pour une sangle :

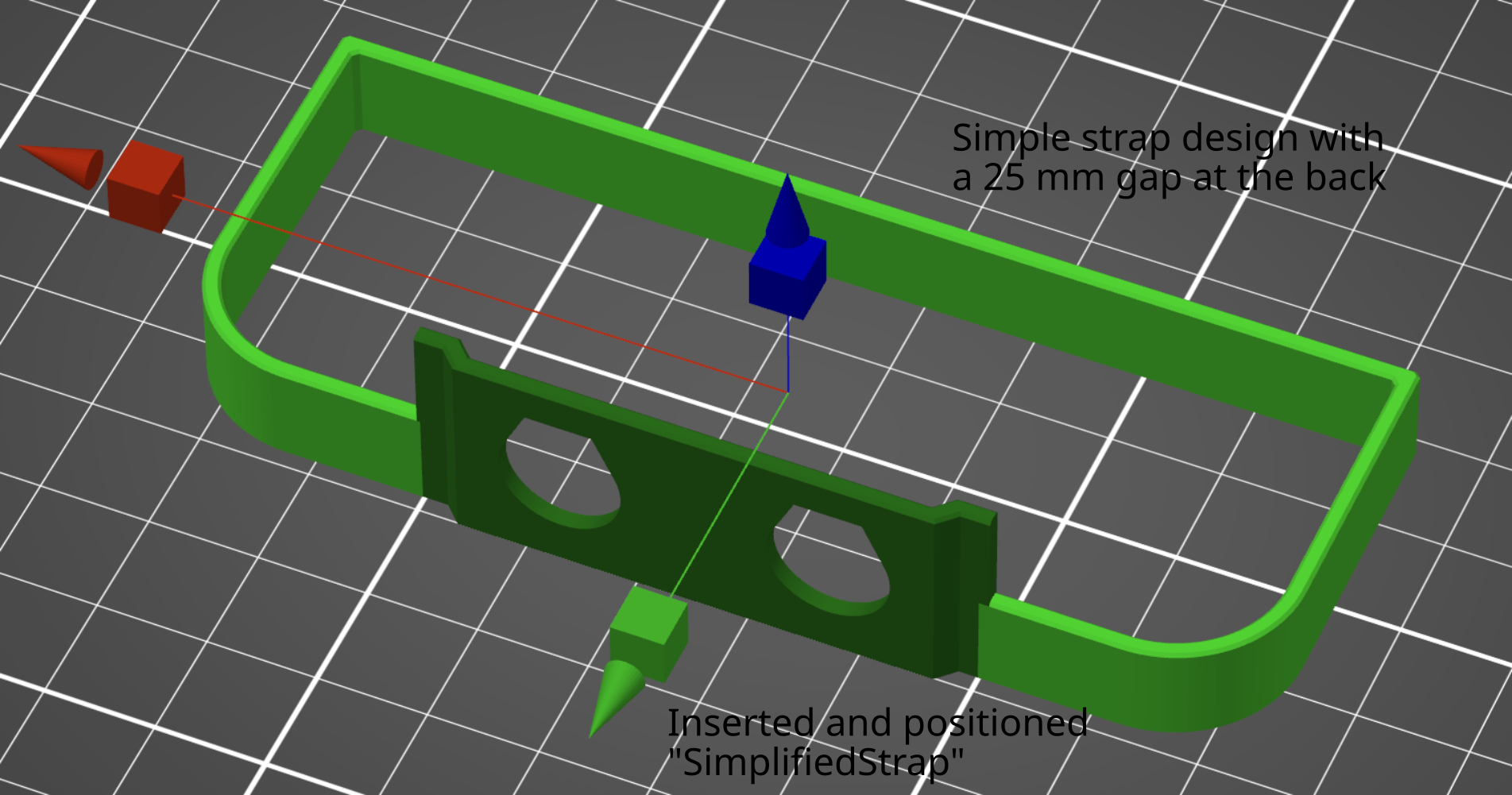

Vous esquissez la plupart des parties de la sangle avec un outil ou même le slicer. Laissez une ouverture de 25 mm de large à l'arrière de votre sangle. Ensuite, vous ajoutez le modèle SimplifiedStrap fourni dans le slicer : clic droit -> ajouter une pièce -> charger... La pièce SimplifiedStrap est large de 25,6 mm et comprend déjà la distance de 1,6 mm vers l'arrière et les gouttes d'eau, et dev

Le support de la sonde.

Si vos sondes ont une distance supérieure à 30 mm, vous devrez ajuster le support de la sonde.

Mesurez la longueur de vos sondes jusqu'au col, voir les photos ci-dessus.

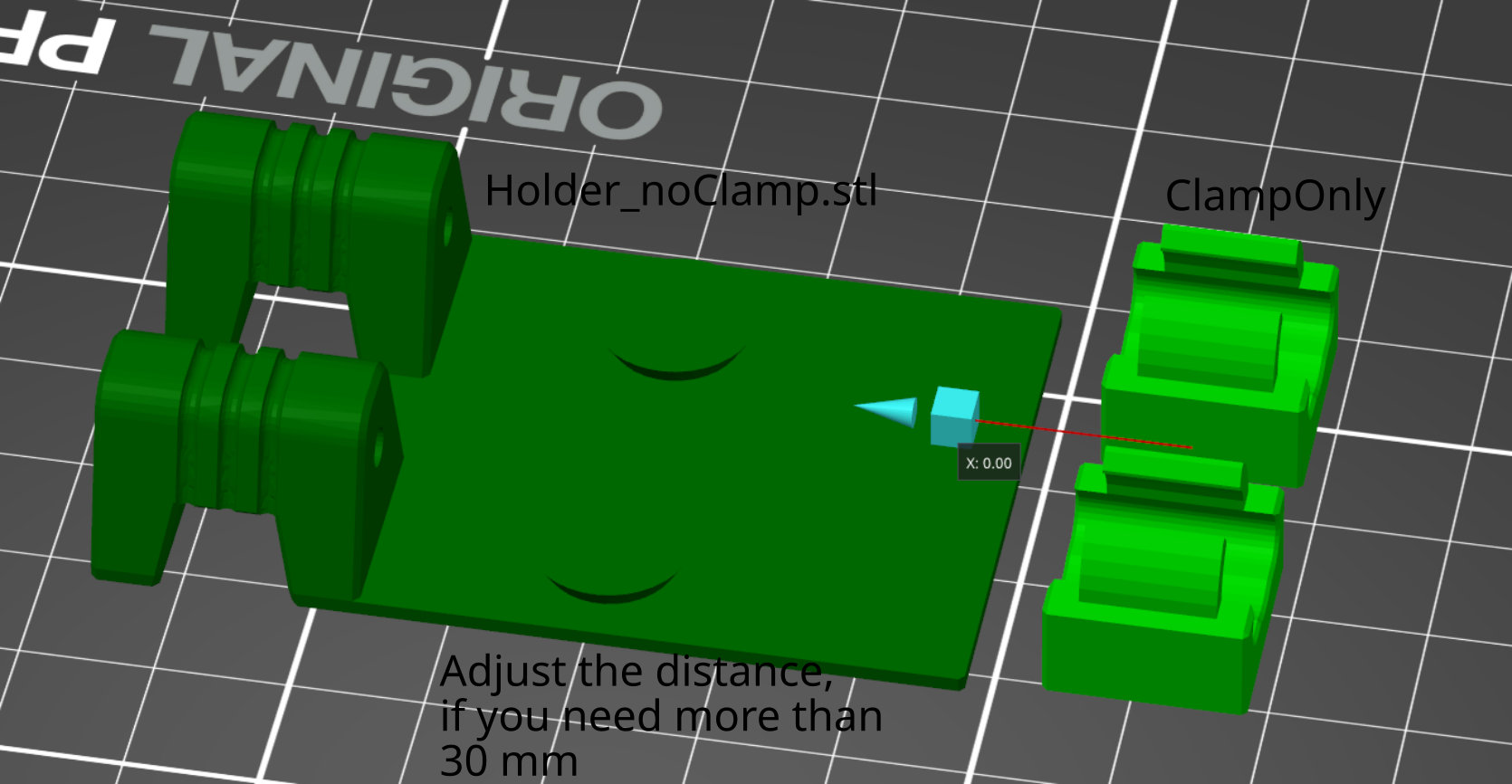

Chargez le fichier Holder_noClamp.stl dans le slicer. Cliquez avec le bouton droit de la souris -> ajouter un objet : ClampOnly.

Positionnez-les avec l'outil de mesure pour obtenir la distance souhaitée. Agrandir la base avec une boîte supplémentaire devrait être assez simple.

Impression

Imprimez les deux parties à partir d'un filament flexible de votre choix. J'ai eu une bonne expérience avec le Shore A 90 TPU. Malheureusement, le filament semi-transparent réel montré sur la photo n'est plus vendu, mais il est indiqué "Kimya TPU-R PE1019TQ".

Assemblée.

Il suffit de cliquer sur les boutons du support et de les insérer dans les trous de la sangle, et vous avez terminé !

Les modifications sont les bienvenues.

Vous trouverez le dernier fichier FreeCad pour vos propres modifications dans la section des fichiers.
