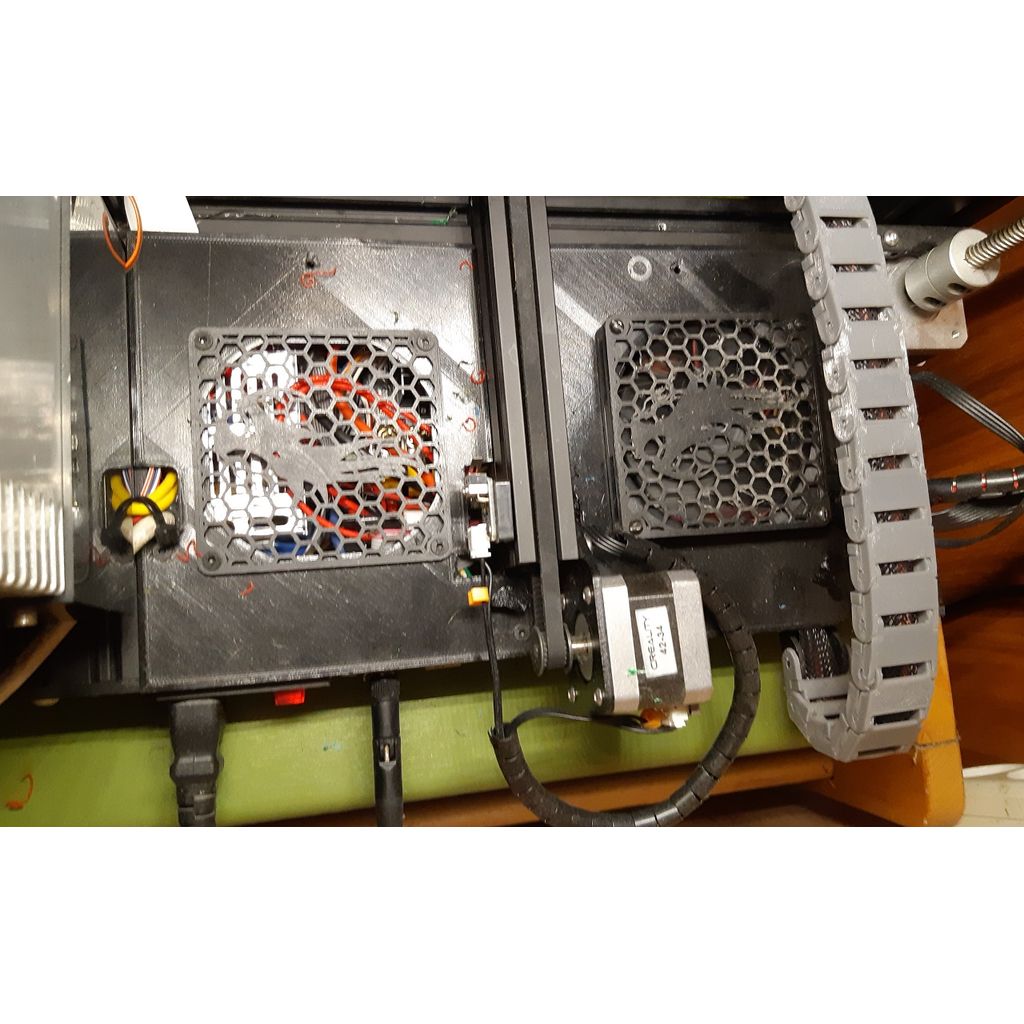

私はエンダー3の電子機器に適したケースを見つけなかったので、ユーザーケース用にサイトからカスタマイズしたケースを作りました。
なぜこのケースが必要なの？
私は自宅でプリンターを使用しており、通常はPLAやPETGのフィラメントを使用しています。そして、私のプリンターにテルモボックスを使用するつもりはありません。
オリジナルのエンダー3ドライバーはうるさすぎます。それを交換しなければなりません。残念ながら、オリジナルのクリエーティビティマザーボードはドライバーの交換をサポートしていません。BigTreeTech社の製品が気に入っています。SKR 1.0は古すぎて、メモリが少なく、性能も低く、価格もほぼ同じです。SKR 1.2は使えるのですが、私はSKR 1.3と
私は、BigTreeTechのドキュメントに従って、ケース内のUARTでSKRマザーボードとOrange Piを接続し、プリンタの前面にSDカードエクスパンダーを使用しています。Crealityのオリジナル液晶ディスプレイとエンコーダーは変更していませんが、問題なく動作しています。私はベッドのキャリブレーション、ホットエンドの予熱、その他のプリンタオプションの変更にの
私は電源とLED照明を管理するためにリレーを使用しようと思います。
残念ながら、私はケースを組み立てた後に中継モジュールを受け取り、まだそれらを接続していません。現時点では、スイッチを使ってSKRの照明と電源を制御しており、電源と照明をリモートで管理することはできません。オレンジPiはスタンバイモードで動作し、いつでもどこでも接続できます。5VのDC電源は、オレンジPiとLED照明に供給されています。

クリエーリティ

エンダー3

いや

はい

0.2

20%

どんな素材でも効果があります。

マザーボード Skr 1.3とTMC2208クリックしてください。
ベッド用MOSFETモジュールクリックしてください。
SDカード延長ケーブルクリックしてください。
DC 5V 2A電源クリックしてください。
オレンジ Pi Zero (512 M)クリックしてください。
USB コネクタクリックしてください。
220Vのソケットとボタンクリックしてください。
コネクタクリックしてください。
ケーブルプロテクタークリックしてください。
ディスプレイケーブルクリックしてください。
80 mm 24Vファンクリックしてください。
1つのリレーモジュール5Vクリックしてください。

残念ながら、このサイトにFreeCADのソースファイルをアップロードすることはできません。私はGoogle Driveにそれらをアップロードしました。
このプロジェクトはしばらく前に開発されましたが、ソースにはすべてのプロジェクトパーツが含まれていない可能性があります。
私の古いノートパソコンにパフォーマンスの問題があったので、左側を別途編集しました。。
これが私が見つけた全てです。

全ての情報源
左側の体
