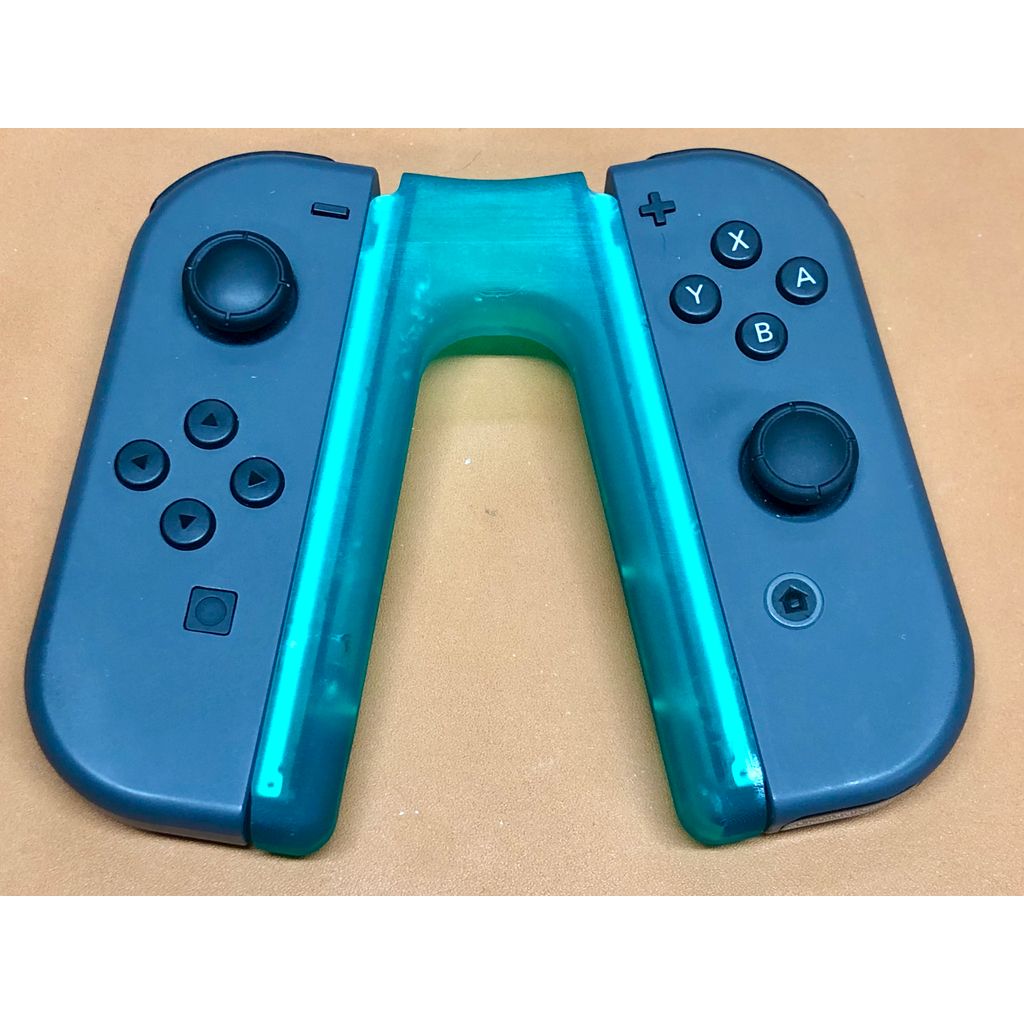

このニンテンドースイッチのジョイコングリップは、私が見つけた他の3Dデザインとは少し異なっており、その理由は2つあります。

• このデザインでは、印刷物で作られたコネクタを使用するのではなく、Nintendo Switchに付属のNintendo Joy Con Comfort Gripから金属製のスライドを再利用します。金属製のスライドは、印刷部が長持ちで、Nintendo Joy Conと100％互換性があるので、Joy Consのスクラッチや摩耗したスライドを心配する必要はありません。

• このデザインでは、Solidworksでデザインのあらゆる側面をカスタマイズすることができます(ソースファイルが含まれています)。例えば、ジョイコンの角度を簡単に調整できますが、グリップの幅やグリップエリアのサイズも簡単に調整できます。

このプリントの細密さから、私はエクストルージョンプリンタで印刷することをお勧めしませんが、もし私が間違っていたら、それがうまくいくことを聞きたいです！

https://www.youtube.com/watch?v=UqCFReQOGzg

アニキュービック

フォトン

いや

はい

0.07 mm 8xAA

なし

チトゥボックスの印刷設定：

• 下層の枚数: 6枚
• 露出時間：19秒
• 底部の露出時間：60秒
• ライトオフ遅延: 6.5秒
• 底部ライトオフ遅延: 6.5秒

私は通常、私のバット樹脂を10%のモノキュアフレックス100 405nm樹脂と90%のベース樹脂(例えば、Anycubicグリーン)で希釈します。これにより、印刷の耐久性が大幅に向上し、突然の衝撃で割れや破損するリスクが大幅に減少します。

このデザインは、オリジナルのニンテンドージョイコングリップから始まりました。ジョイコングリップのプラスチックハウジングに金属スライドを固定する3本のフィリップスネジを取り外し、Soldiworksで取り付け面を丁寧に再現しました。

私は、Solidworksで取り付け面の寸法をNintendo Joy Conグリップの物理的な寸法と比較して二重、三重に確認した後、グリップアダプタのデザインのプロファイルを作成し、Joy Conと密にマッチするようにしました。

このSolidworksファイルは、2つの主要なコンポーネントで構成されています。

• 取り付け面は、添付のSolidworksファイルで「固定具」と呼ばれています。
• 残りのグリップジオメトリは、2つの取り付け面を接合し、グリップ本体全体を形成するものです。
