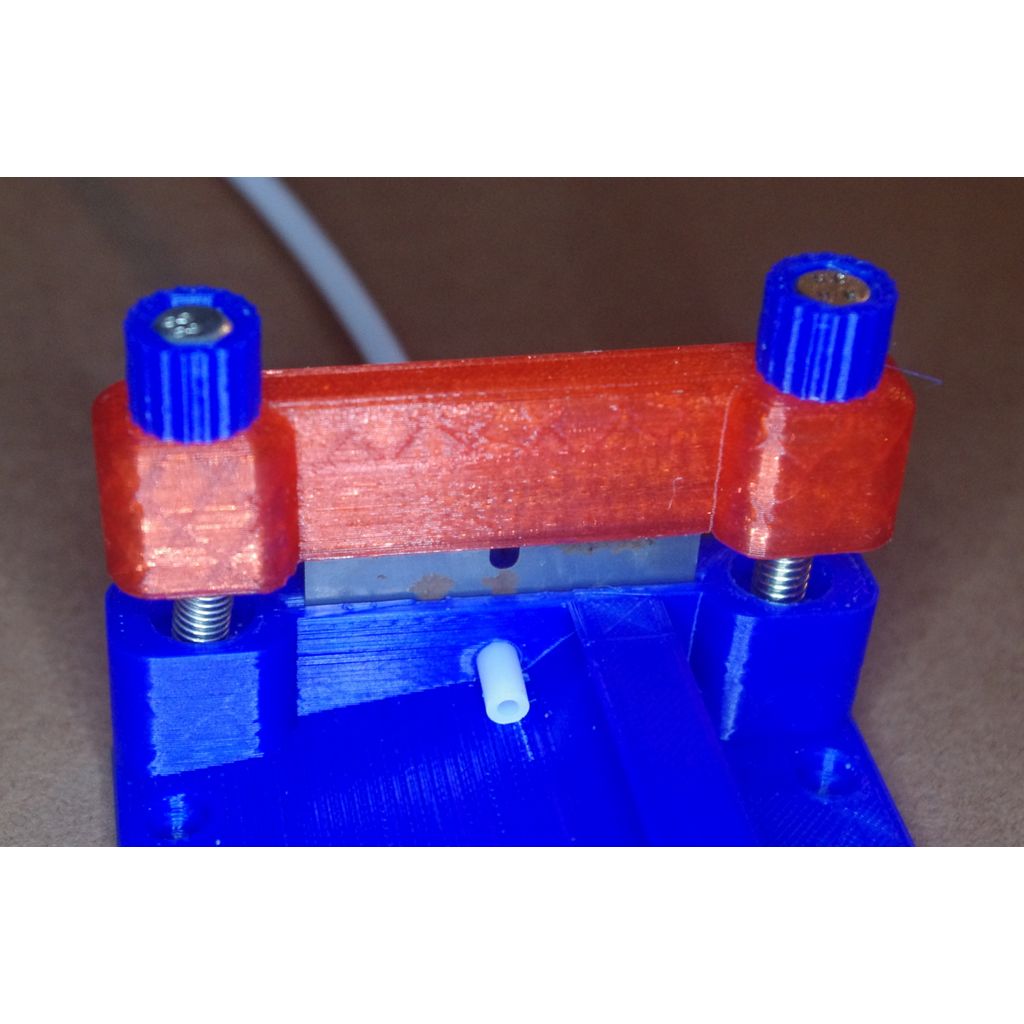

이것은 Botmaster의 우수한 Razor Guillotine을 특화하여 PTFE 보든 튜브를 잘라내도록 재설계한 리믹스입니다.
그것은 관을 으스러뜨리지 않고 깨끗하고 정확한 절단을 제공합니다.

당신은 다음과 같은 것들이 필요할 것입니다:
2 4m 50mm 헥스 헤드 숄더 볼트
2 4미터 너트
1 30mm 15~20mm 나사
1 3 미터 너트
2개의 스프링
1개의 단일 가장자리 면도날

스프링에 대한 사양을 제공할 수는 없습니다. 왜냐하면 저도 Botmaster처럼, 이미 가지고 있는 다양한 스프링을 사용했기 때문입니다.
CAD 파일은 다른 (비미터) 하드웨어를 사용하도록 상당히 쉽게 수정될 수 있습니다.

베이스를 인쇄한 후, 저는 #19 드릴로 튜빙 홀을 따라 드릴했습니다. 4mm 또는 4.1mm 드릴도 잘 작동될 것입니다. 홀의 크기는 OpenSCAD 파일에서 쉽게 변경할 수 있습니다. 원하는 경우 3mm 필라멘트를 위한 보던

면도날은 조립하기 전에 측면에서 캐리어로 미끄러집니다. 어깨 볼트는 위에서 스레드되어 베이스의 바닥에 있는 너트와 결합됩니다. 저는 두 가지 이유로 펜스 노브를 추가했습니다. 면도날을 교체할 때 조립/분해가 더 쉽고(PTFE만 잘라야 하기 때문에 거의 필요 없음), 더 중요하게도, 그것은 스페

구멍에 3mm 너트를 넣고 다른 쪽에서 3mm 스크루를 조이면서 펜스 스크루를 조립하세요. 이 부분에는 많은 토크가 적용되어서는 안되기 때문에, 정상적인 사용 상황에서는 이 부분이 분리되는 일은 거의 없을 것입니다.

만약 여러분이 OpenSCAD 디자인으로 이것을 사용자화한다면, Botmaster의 원래 Razor Guillotine의 STL 파일이 필요할 것입니다.

DIY 델타

아니에요.

0.2

20%

펜스를 위한 50% 채우기
