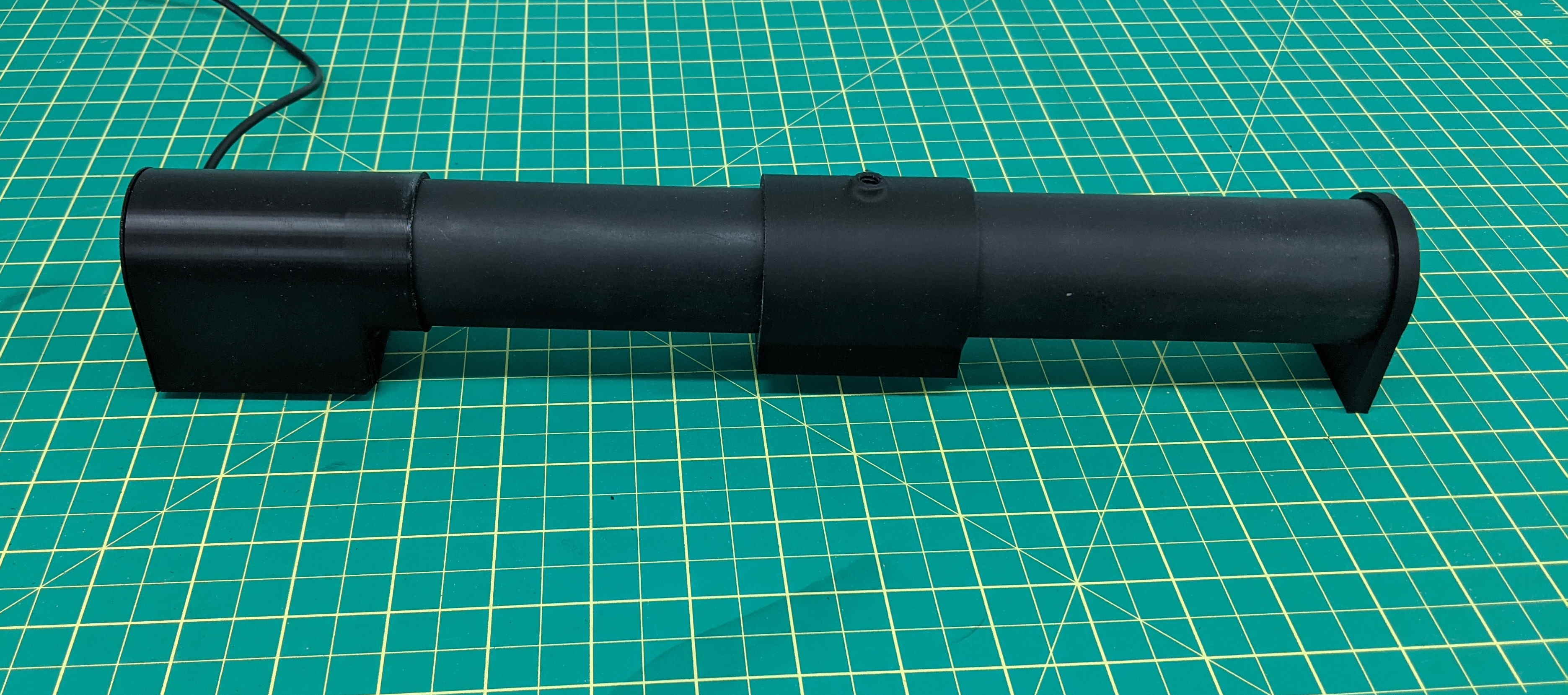

Это моя версия оптического спектрометра, описанного с открытым исходным кодом.Система Theremino.Отличный руководство в описании Theremino использует деревянный корпус, окрашенный в черный цвет изнутри. Я выбрал черную ABS-трубу с напечатанными на 3D-принтере концами для щели и крепления веб-камеры. Труба имеет маркировку 1-1/4 дюйма (32 мм). Вы можете использовать трубу меньшего диаметра, но это может привести к большему количе

На изображении на обложке показан прозрачный стеклянный трубок, это для того, чтобы вы могли видеть внутреннюю часть, где находится преграда. Не используйте прозрачный трубок. Если вы это сделаете, покрасьте его изнутри в чёрный цвет.

Печать.: Соединитель и штатив должны быть напечатаны с вертикальным цилиндром. Это обеспечит максимальную прочность. Соединитель нуждается в опорах для выступающей стороны, поэтому печатайте с задней стороной над стороной круглой трубки и используйте опоры, соприкасающиеся с платформой для печати. Я не использовал опоры для любых других частей

Я разработал внутреннюю часть.Легкий экранирующий элемент.Чтобы предотвратить внутренние отражения, Theremino описывает это в своём руководстве по сборке. Вы можете сместить его в любое положение в трубке. Он свободно входит в трубку, которая не всегда идеально круглая. Чтобы изменить его размер так, чтобы трение удерживало его в положении, вы можете добавить немного маскирующей ленты вокруг перегородки или от

Пластиковая трубка чёрная, но всё же отражающая. Вы можете слегка отшлифовать её с помощью губки Scotch-Brite или мелкой наждачной бумаги, или покрасить её матовой чёрной краской, чтобы уменьшить блики и отражения внутри трубки. Посмотрите через неё, насколько хорошо работает ваша чёрная краска.

Чтобы отрегулировать угол веб-камеры, я выбрал...Хинг.Таким образом, вы можете использовать любой угол и настраивать его в любое время. Я обнаружил, что точное управление, обеспечиваемое регулируемым шарниром, позволяет легко центрировать изображение. Два винта (M3 должно подойти) можно затянуть, чтобы отрегулировать силу удержания шарнира. Установите веб-камеру так, чтобы объектив находился как мо

Я сделал это.Топ с вырезом на спине.(Наклонная) часть, чтобы подойти для моей веб-камеры, а для вашей, скорее всего, будет другой. Вы можете попробовать ту, которую я разработал, или модифицировать STL, чтобы он подходил для вашей веб-камеры и печатной платы. Клейкая "зеркальная" лента, похоже, со временем немного деформируется, но термоклей работает довольно хоро

Днище шарнира.Его можно приклеить с помощью термоклеевого пистолета, или я использовал 3 винта, чтобы закрепить его на основании. Точное местоположение будет зависеть от формы вашей веб-камеры.

Я добавилзатворЧтобы иметь возможность регулировать щель для этих ярких источников света, но вы можете обойтись без этого и использовать некоторый клейкий алюминиевый скотч (дукт-тап) для сужения щели. Я сначала так и сделал, но постоянно регулировать щель гораздо удобнее с помощью затвора.

Дифракционная решётка может быть из листа или с DVD, как объясняется в документации Theremino. Я сделал одну.Кольцо-фиксатор.Это накладывается на объектив, но размеры будут зависеть от объектива вашей веб-камеры. Опять же, масштабируйте его в вашем слайсере, чтобы он соответствовал вашему объективу. Вы должны масштабировать обе части (только по осям X и Y, а не по оси Z).

Я используюКрепление для штатива.Чтобы облегчить выравнивание, если источник света нельзя переместить.

Установка хорошо описана в Theremino. Я просто направил веб-камеру на щель (приблизительно в 30 см от неё), повернул решётку так, чтобы она была вертикальной по отношению к нормальному использованию веб-камеры. Спектр должен быть отклонён по всей ширине сенсора веб-камеры. Если вы не можете увидеть линии решётки, направьте лазер

Как правило, необходимо выровнять спектрометр и источник света. Для этого можно нарисовать линию по верхнему краю трубки. Также можно добавить тонкую трубку к спектрометру, смотреть через неё, чтобы нацелиться, или просветить её лазерным указкой.

Я добавил несколько скриншотов из программного обеспечения Theremino Spectrometer, с различными источниками света, которые у меня были в то время. Вы можете увидеть пик поглощения кислорода на 770 нм, но не полосы поглощения водяного пара на 930, 820 и 730 нм. 930 нм всё-таки появляется, если я увеличиваю усиление (программное обеспе

Спектр светового излучения для выращивания растений выглядит нормально для светодиодной лампы, которую я купил. В интернете доступно много сомнительных источников света для выращивания растений. Магазинные лампы не выглядят так хорошо для растений: низкий уровень синего и красного света, а также много зелёного. Возможно, лучше было бы вы

Выполните поиск спектрометра для освещения растений, чтобы узнать, сколько он стоит. Это не очень хорошая цена.
