Я назвал это "ЛиитоКуула"........ ;)

Этот накидной кожух позволяет добавить охлаждение к вашему LiitoKala Lii-500 без необходимости модифицировать устройство, помогая поддерживать как Lii-500, так и элементы питания немного прохладнее во время длительных сессий зарядки и тестирования.

ПРИМЕЧАНИЯ:
Разработан для стандартных вентиляторов ПК размером 80 на 80 мм. Я использовал вентиляторы как толщиной 10 мм, так и 25 мм.

Чехол спроектирован таким образом, что вентилятор засасывает воздух через существующие вентиляционные отверстия Lii-500, проходит через устройство, а затем выходит наружу через вентилятор. ВЕНТИЛЯТОР НЕ ДОЛЖЕН ДУТЬ ВНУТРЬ УСТРОЙСТВА!!!

У меня нет эмпирических доказательств того, что этот охлаждающий элемент продлит срок службы Lii-500, но это именно цель его использования.

GrazorCube 3D.

Нет.

Нет.

Высота слоя - 0,2 мм.

100%

Убедитесь, что вы поворачиваете кожух в своём программном обеспечении для слайсинга так, чтобы шестигранные вентиляционные отверстия находились на рабочей поверхности вашего принтера.

Если вы можете печатать выступы под углом 45 градусов без каких-либо проблем, то вам не понадобятся никакие опоры.

Я бы предложил, чтобы эта накидка была напечатана с 4 слоями сверху и снизу. Это обеспечит эффективную надежную печать, ведь она всего 1,6 мм толщиной.

Я также сделал принт с козырьком, чтобы минимизировать вероятность того, что углы будут подниматься во время печати.

Печать на моём ненадёжном домашнем 3D-принтере занимает чуть больше 3 часов.

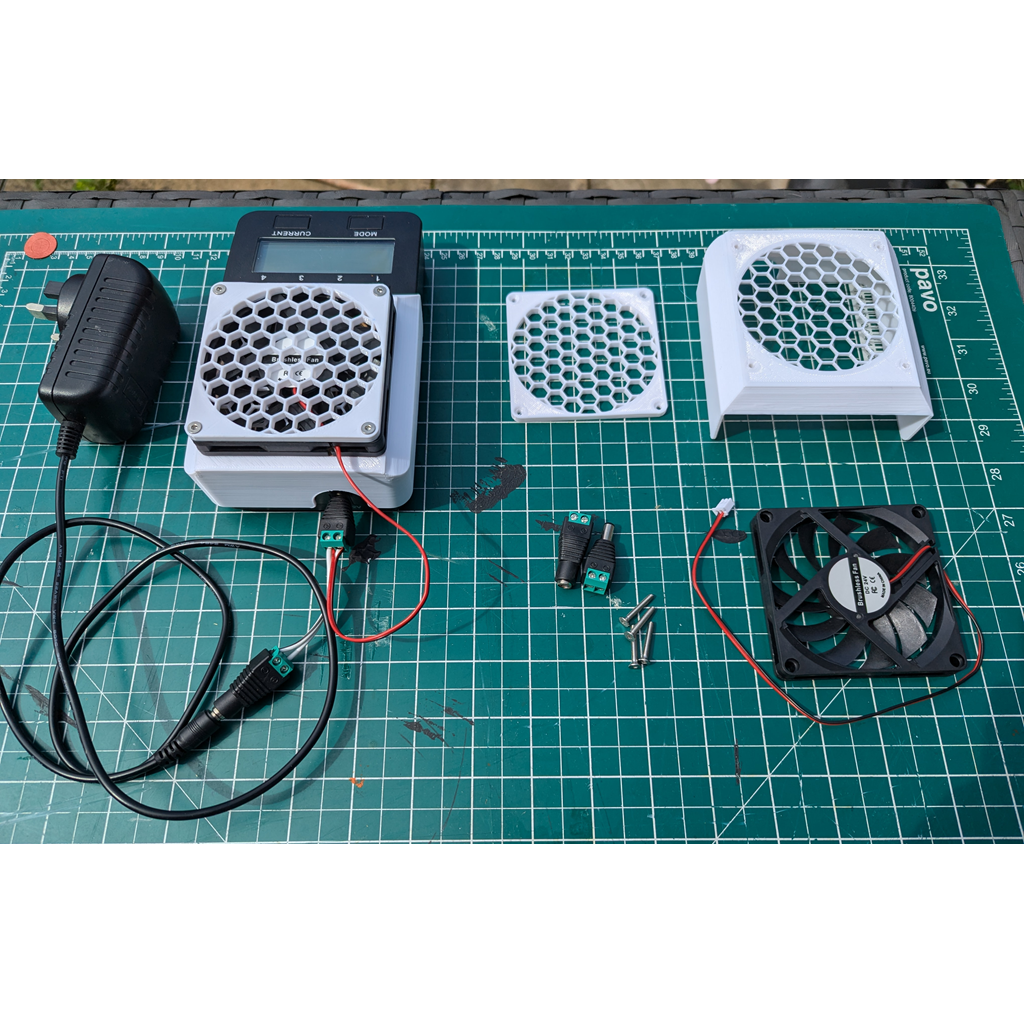

Добавьте вентилятор для ПК размером 80 на 80 мм на ваш выбор. Я использовал как вентиляторы толщиной 10 мм, так и 25 мм, и для простоты я предпочитаю вентиляторы с 2 проводами без PWM- управления.

Для вентилятора толщиной 10 мм вам понадобятся 4 шурупа/болтов М3 x 20 мм с потайной головкой для крепления крышки вентилятора и самого вентилятора к кожуху.

Для вентилятора толщиной 25 мм вам понадобятся либо 4 шурупа/болтов M3 x 35 мм с потайной головкой, либо 8 шурупов/болтов M3 x 12 мм и 4 зажимных гайки M3 для крепления крышки вентилятора и самого вентилятора к кожуху.

Убедитесь, что вентилятор ориентирован так, чтобы он всасывал воздух внутрь и выводил его из устройства/кожуха, а не выдувал воздух наружу.

Либо изготовьте Т-образный переходник между Lii-500 и его источником питания, либо питайте вентилятор от батарей.

На самом деле я использую вентилятор мощностью 24 В и толщиной 10 мм, подключенный к источнику питания 12 В. Он работает достаточно быстро, создавая достаточный поток воздуха для охлаждения устройства без лишнего шума, и при этом обеспечивает достаточный поток воздуха, чтобы элементы "нагревателя" не были затенены.

Вы также можете использовать небольшой регулируемый преобразователь постоянного тока для регулировки напряжения и, следовательно, скорости вентилятора. Используйте преобразователь постоянного тока MP1584EN, который можно купить в обычных магазинах примерно за 1 фунт стерлингов.

02 августа 2024 года.

Я добавил защитный кожух для вентилятора, чтобы защитить его от случайных прикосновений. Обновил фотографии. Включил файлы в формате .3mf, а также .stl.

22 января 2020 года.

Я также добавил файл V2 STL, в котором есть большее отверстие вокруг розетки, и утолщенные отверстия для крепления вентилятора, чтобы вы могли просто закрутить его прямо в пластик, не нуждаясь в гайках сзади.

Разработано в Autodesk Fusion 360 с домашней/любительской лицензией.
