我经常进行磁珠DNA纯化实验，其中有个步骤需要将试管以低速旋转5到10分钟。之前，我都是把试管固定在实验室隔壁通风橱里那台废弃的hyb烤箱的旋转轴上。后来我发现，自己手头有一套闲置的备用零件，完全可以用来替代这个功能！

这种实验室旋转器专为轻度使用而设计，其核心部件与我之前使用的直流齿轮电机和PWM控制板基本相同。我的低成本混音版本的阿达弗瑞特它使用USB充电器作为电源，并通过两个滚珠轴承来固定电机轴。我设计了一个模块化的、磁吸式试管架，这样未来就可以更换不同尺寸的试管了。这个架子有八个磁吸位，但实际使用时，只需安装一对磁铁即可。1/8英寸×3/8英寸的磁铁或者四个1/16英寸×3/8英寸的磁铁每面涂抹一次就足够了。

由我组装的版本使用的是 1:48 齿轮电机，不过……1:90 齿轮传动版本用这种表达方式会更适合这个应用场景。

所需零件：

• 1:90 比例的直流齿轮电机
• 脉宽调制
• 面板安装式微型USB连接器
• 4个45毫米M3螺丝、2个30毫米M3螺丝、2个6毫米M3螺丝，以及6个M3螺母(均包含在此套装中)。
• 2x 10x15x4mm 球形轴承
• 8个1/16英寸×3/8英寸的钕磁铁

打印说明书

类别：生物学 摘要

我经常进行磁珠DNA纯化实验，其中有个步骤需要将试管以低速旋转5到10分钟。之前，我都是把试管固定在实验室隔壁通风橱里那台废弃的hyb烤箱的旋转轴上。后来我发现，自己手头有一套闲置的备用零件，完全可以用来替代这个功能！

这种实验室旋转器专为轻度使用而设计，其核心部件与我之前使用的直流齿轮电机和PWM控制板基本相同。我的低成本混音版本的阿达弗瑞特它使用USB充电器作为电源，并通过两个滚珠轴承来固定电机轴。我设计了一个模块化的、磁吸式试管架，这样未来就可以更换不同尺寸的试管了。这个架子有八个磁吸位，但实际使用时，只需安装一对磁铁即可。1/8英寸×3/8英寸的磁铁或者四个1/16英寸×3/8英寸的磁铁每面涂抹一次就足够了。

由我组装的版本使用的是 1:48 齿轮电机，不过……1:90 齿轮传动版本用这种表达方式会更适合这个应用场景。

所需零件：

• 1:90 比例的直流齿轮电机
• 脉宽调制
• 面板安装式微型USB连接器
• 4个45毫米M3螺丝、2个30毫米M3螺丝、2个6毫米M3螺丝，以及6个M3螺母(均包含在此套装中)。
• 2x 10x15x4mm 球形轴承
• 8个1/16英寸×3/8英寸的钕磁铁

打印设置

打印机：

炮兵3D天才版



木筏：

不要

<div></div>支持者：



不要



分辨率：

0.2毫米

<div></div>填充部分：



15%

灯丝：普鲁萨门特 PETG 深红色的产品


注意事项：

• 我的做法是给电机轴打印了4个外轮廓，因为旋转装置的全部重量都会通过这个部件传递出去。

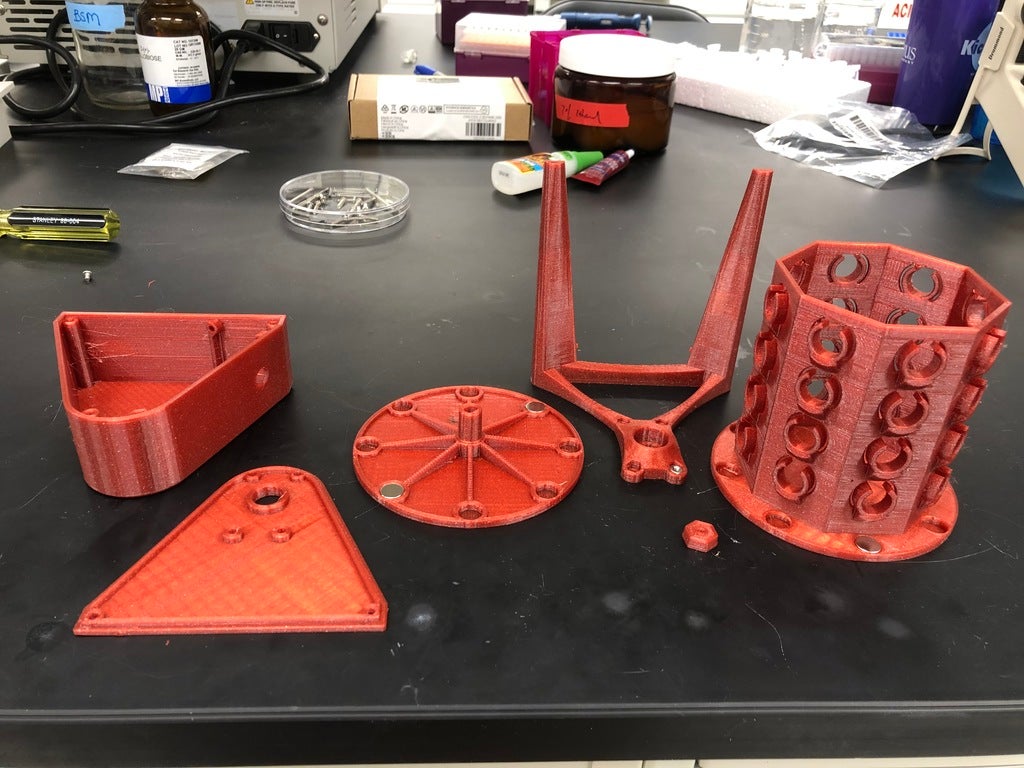

组装电机轴

六边形螺母有两个侧面，且侧面倾斜度极小。较短/较宽的一侧可卡入轴上的相应凹槽，用于将管夹固定在轴上。在将螺母卡入轴之前，我先在螺母上涂了一点强力胶。

磁铁应该能直接卡进轴上的孔里。如果你想让它们固定得更牢固，还可以涂点强力胶来固定它们。

按压轴承

先用手指将第一个轴承压入外部轴承座中，然后将其翻转过来，用工作台面将其压入。接着，再用手指将其稍微往里推一点，最后以同样的方式将第二个轴承放在第一个轴承的上方。

然后，可以小心地将电机轴压入，组装成一个可旋转的部件。根据你的打印机情况，可能会发现轴有一点松动或过紧。你可以使用Fusion 360文件调整公差，或者将轴稍微打磨一下，或者用特氟龙胶带包裹起来，以确保其安装合适。

组装电子设备

将面板安装式USB连接器的线缆剪断，保留约2英寸长的部分。拆除所有外部橡胶线缆护套、绝缘层，以及绿白两色的电线。将红黑两根电线剥去几毫米绝缘层后，分别连接到PWM控制板上的Power+和Power-接口。随后，将直流齿轮电机连接的红黑两根电线接入控制板上的Motor+和Motor-接口。

使用随附的M3螺丝将USB连接器安装到外壳上。将PWM板上的塑料旋钮拆下，取下螺母，然后将金属电位器轴穿过外壳上的相应孔洞。重新拧紧螺母，将电位器轴固定在外壳内。电路板边缘的两个孔应与外壳外侧的孔洞对齐。您可以使用短M3螺丝将电路板固定到位。

用2颗30毫米M3螺丝将电机固定在平板外壳和支架/轴承外壳上。将齿轮电机的尼龙轴与3D打印轴上的对应缺口对齐，并将M3螺母推入轴承外壳下部的六边形空位。将30毫米M3螺丝穿过齿轮电机的孔、三角形外壳面板的孔以及轴承外壳的孔，最后拧紧至固定的M3螺母中。

组装房屋的其余部分

轴承座内还有四个用于固定螺母的安装位——两条位于支腿底部的狭槽，以及靠近顶部位置的两个六边形空位。现在，你可以将轴承座的"外壳"安装到三角形面板上，然后将45毫米M3螺丝穿过这三块部件，并用螺母将其紧固到位。

接下来，将管夹套在电机轴中心的六边形塑料螺母上，然后将磁铁按压到管夹上与电机轴上磁铁相对应的位置。注意要确保磁铁的极性正确无误！
