Zusammenfassung

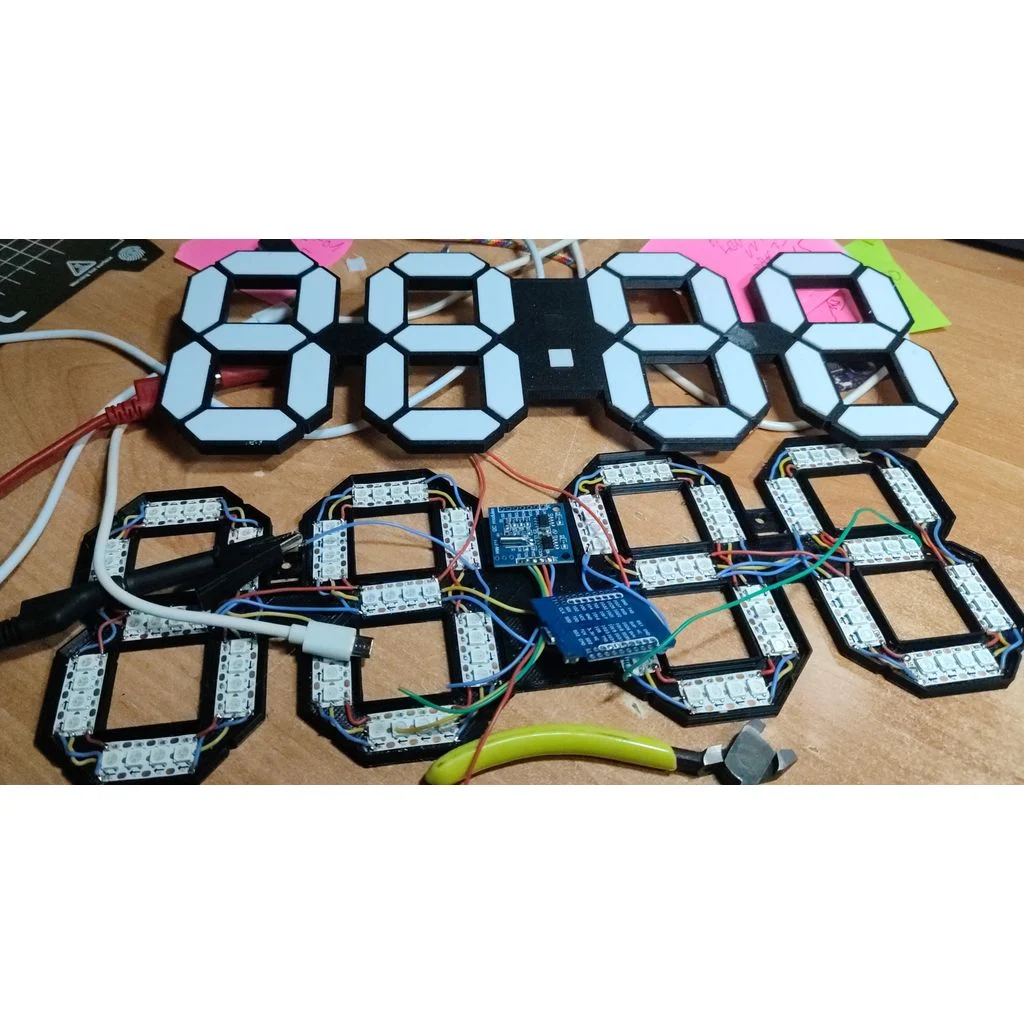

Eine Wanduhr, die aus 7-Segment-Elementen hergestellt ist, die aus WS2812-Streifen bestehen.

Dies ist ein Remake des Projekts "7 Segment Esp8266 Wanduhr".
Von Sergio Morales, veröffentlicht auf Printables:
https://www.printables.com/de/model/251072-7-segment-esp8266-wanduhr

Ich konnte mich nicht an die vielen Gegenstände gewöhnen, die geklebt werden müssen, die Segmentabdeckungen passten nicht und es gab keine Löcher für Kabel zwischen den Segmenten. Außerdem war kein Platz für das Controllerboard. Also startete ich meine Fusion und machte es erneut von Grund auf, aber in genau dem gleichen Design und den gleichen Dimensionen wie das Original.

Vorteile:

• Alles wird in zwei Hauptteilen hergestellt, die mit M2-Gewinden miteinander verschraubt werden können.
• Es gibt genug Platz für alle Kabel und Controller.
• Die Segmente passen viel besser, wenn sie einfach eingeklickt werden. Abhängig von der Toleranz Ihres Druckers könnte auch ein Tropfen Kleber nützlich sein.
• Um es zu steuern, wird die unterschätzte Bibliothek "RemoteXY" verwendet. Mit jedem Mobilgerät und der RemoteXY-App können Zeit und Farben eingestellt werden.
• Ein LDR-Lichtsensor wird verwendet, um die Helligkeit je nach Umgebungslicht anzupassen.
• Das Controller-Board passt in die Uhr, und ein USB-C-Anschluss für jede USB-Stromversorgung mit 2 A wird verwendet, wenn Sie das "ESP32-S2mini"-Board wählen.
• Habe eine DS3231 Echtzeit-Uhr (Mini-Version) hinzugefügt.

Beachten Sie, dass bei voller Helligkeit, abhängig von der Anzeigedauer, der Stromverbrauch mehr als 2A betragen kann. Begrenzen Sie den Stromverbrauch, indem Sie in der Software eine maximale Helligkeit von "120" wählen. Unter normalen Bedingungen reichen 0,5A aus.

Der ursprüngliche Controller und Code von Sergio Morales können verwendet werden, und ich empfehle das.
Ich habe einen ESP32-S2mini verwendet. Dieser Chip unterstützt auch kein Bluetooth, es gibt keinen Vorteil gegenüber einem ESP8266, außer dem USB-C-Anschluss.

Der Controller, der LDR und der DS3231 werden mit Heißkleber montiert.
