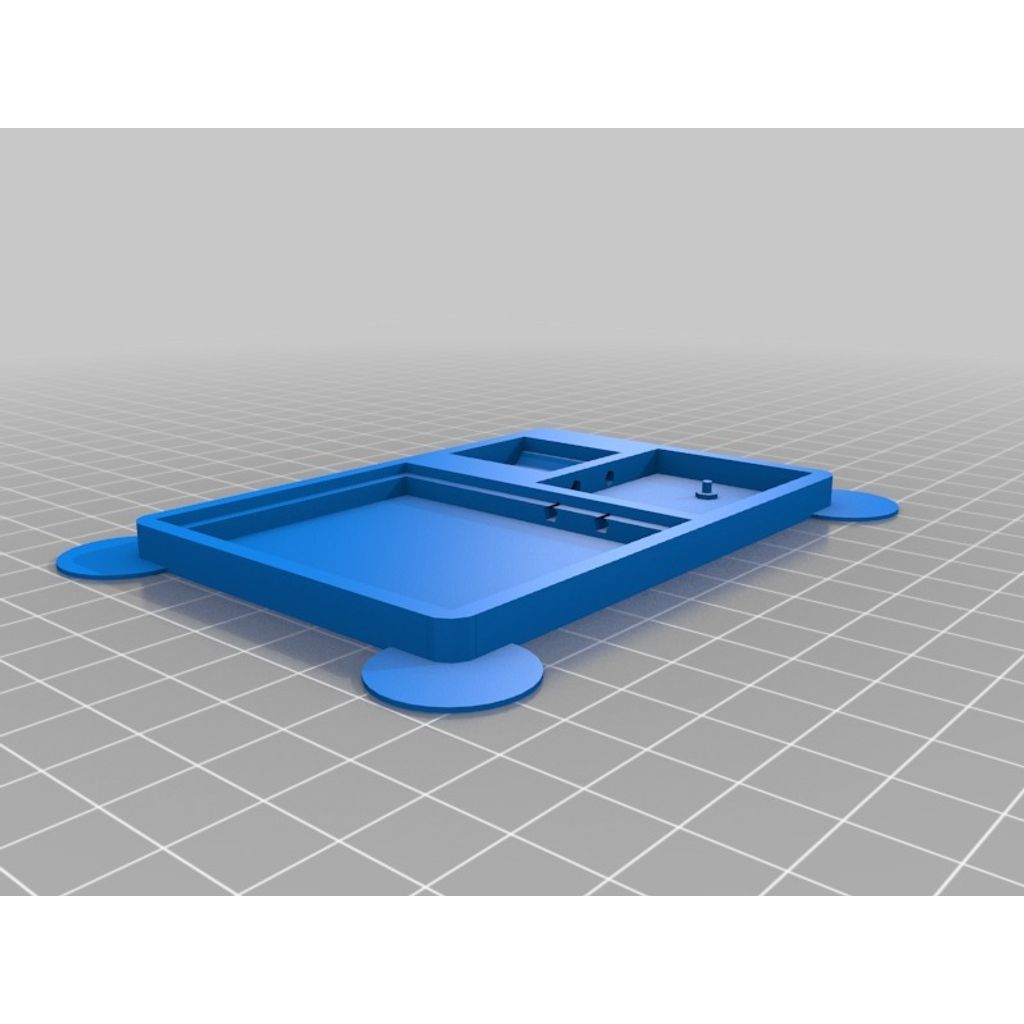

Ce script OpenSCAD générera un simple support monopièce pour contenir les composants de la couche photovoltaïque d'un collègue, à savoir la cellule photovoltaïque, le circuit imprimé et le supercondensateur.

REMARQUE : Avant la version 0.7, certaines parties de ce fichier se trouvent en dessous de z=0. Ces fichiers devront être déplacés sur la plateforme avant l'impression ! Soyez prudents si vous décidez d'imprimer ceci !

Je dois imprimer 30 de ces types !

Changements par rapport aux versions précédentes :
2.1.0

• Variante qui imprime un simple capuchon de 2 cm de haut pour couvrir la partie électronique du support.
  2.1
• J'ai corrigé certaines valeurs pour placer les poteaux de soutien à l'emplacement correct (en haut de +1 mm), l'omoplate s'étend vers la droite de +2 mm.
• J'ai légèrement augmenté le diamètre des poteaux pour les deux situés d'un côté.
  2.0
• Nouvelle disposition (PCB tourné à 90 degrés) et SCAP plus grand.
• Changer pcb_l de 30 à 35 et pcb_b de 35 à 30.
• Changer scap_l 23->20 scap_b 15->22 scap_h 5->10
  0,8
• Ajoutez un remplissage fin pour les sections creuses afin d'améliorer l'imprimabilité.
  0,7
• Il a déplacé toute la structure au-dessus du plan z=0 (ce n'est plus un destructeur de ceintures).
• Ajouté des oreilles de souris.
  0,6
• Rendu plus mince.
• Correction des mesures incorrectes pour le panneau photovoltaïque.
  0,5
• Ajouté des trous pour les fils entre les sections.

0,4

• J'ai enlevé le plastique du centre de la zone PV pour accélérer l'impression.

0,3

• Erreur corrigée avec les traductions découpées dues à une mauvaise utilisation des variables de séparation et de clairance.
• J'ai corrigé l'erreur avec la deuxième moitié du calcul du total _b en utilisant max() où j'ai oublié d'inclure la séparation.

0,2

• Ajouté des poteaux de soutien.

0,1

• Première tentative.

1. Concevoir ça comme un cadeau pour un collègue.
2. Réassembler l'imprimante pour résoudre les problèmes d'extrudeur qui s'aggravent.
3. Imprimez avec un raft, car les grandes découpes donnent une mauvaise adhésion et peuvent provoquer leur décollement et leur fusion sur l'extrudeur à l'extrémité chaude.
4. Enlevez le radeau et nettoyez les déchets des trous horizontaux entre les sections, etc.
5. Présenter à un collègue.
   4a. - Un collègue assemble un panneau photovoltaïque, une carte de circuit imprimé et un supercondensateur.
   4b. - Un collègue présente quelque chose au chef du département.
6. Recevez mes remerciements.
