С момента публикацииСистема сервера Filament.В 2013 году я искал улучшенную систему, требующую меньше печати, меньше отдельных деталей, меньше сборки и более легкую замену катушек. Когда я создал настенную систему на основе труб.Стеллаж для хранения шпуль.В прошлом году меня заинтриговала идея подачи материала непосредственно из катушек, расположенных на трубах, но трение краев катушек о железные трубы было слишком большим.

Как оказалось, чёрная дренажная труба, продаваемая в Home Depot и Lowe's от "Charlotte Pipe", изготовлена из очень "скользкого" материала, который позволяет большинству (но не всем) катушек с нитью свободно вращаться.Обычная ПВХ-труба для водопровода не будет работать, у неё слишком большое трение.Для катушек, которые не вращаются свободно на трубе Шарлотты (например, из картона), или для ситуаций, требующих абсолютного минимума усилия при вытаскивании, я разработал съёмную опорную ось, две из которых могут поддерживать кусок пластиковой трубы диаметром 2 дюйма/50 мм, выступающий в роли оси. Схему можно увидеть в действииhttps://youtu.be/O7FAWeHpkeU

Пластиковая труба надевается на электрический кабель диаметром 3/4 дюйма (23,4 мм), который дешевле, легче, чище и проще в резке, чем железная труба, и не имеет резьбовых концов, которые необходимо скрывать. Я не уверен в номинальном размере трубы Charlotte, но её внешний диаметр составляет около 1,25 дюйма или 30 мм

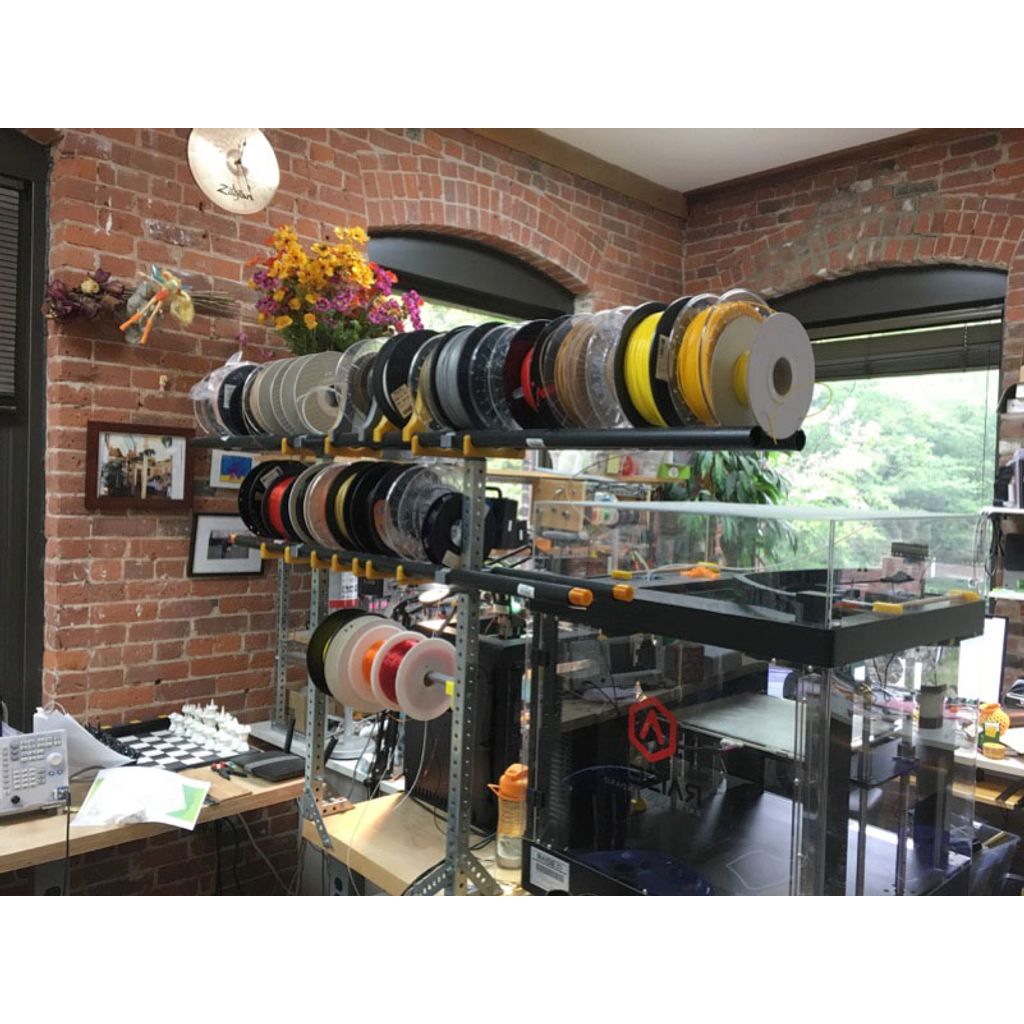

Эта система также удовлетворяет мою потребность в автономной стойке, не требующей настенного крепления. Вертикальные элементы являются1-1/4" перфорированная квадратная трубка "Boltmaster".От SteelWorks, доступно на Amazon и в других местах. В моей установке эти стойки прикреплены к рабочему столу из массивной древесины с помощью некоторых кронштейнов. "Средние" и "верхние" направляющие рельсы плотно вставляются в квадратную трубу и могут потребовать удара или двух молотком. Труба аккуратно вставляется в направляющие рельсы

Система может подавать материал из катушек на значительном боковом расстоянии от принтера, но если этому не препятствовать, катушка будет смещаться в сторону и задевать другие катушки, увеличивая трение. Чтобы предотвратить это и обеспечить плавный путь с низким трением для филамента независимо от угла подачи, предоставляются многофункциональные накладные направля

ВАЖНО: При подаче из катушки, расположенной на рельсах трубы, это...Императив.что подача нити осуществляется "снизу" катушки, между направляющими. Если подавать нить "сверху" катушки, катушка будет выскальзывать из направляющих и переворачиваться (не спрашивайте меня, откуда я это знаю). Катушки с держателем оси могут подавать нить в любом направлении.

Zortrax.

Zortrax M200.

Не имеет значения.

Да.

290

Некоторые

Я использовал ColorFabb PLA/PHA. Отличная прочность сцепления слоёв и небольшая гибкость.

Tinkercad!
