Daumenschraube

Ich hatte das Bedürfnis, eine kleine Schraube oder Mutter in eine Daumenschraube umzuwandeln. Meine Lösung war, eine kleine Kappe herzustellen, die über den Kopf einer Schraube oder Mutter rutscht und eine runde gerändelte Kante bietet, um die Schraube oder Mutter mit dem Finger festziehen zu können.

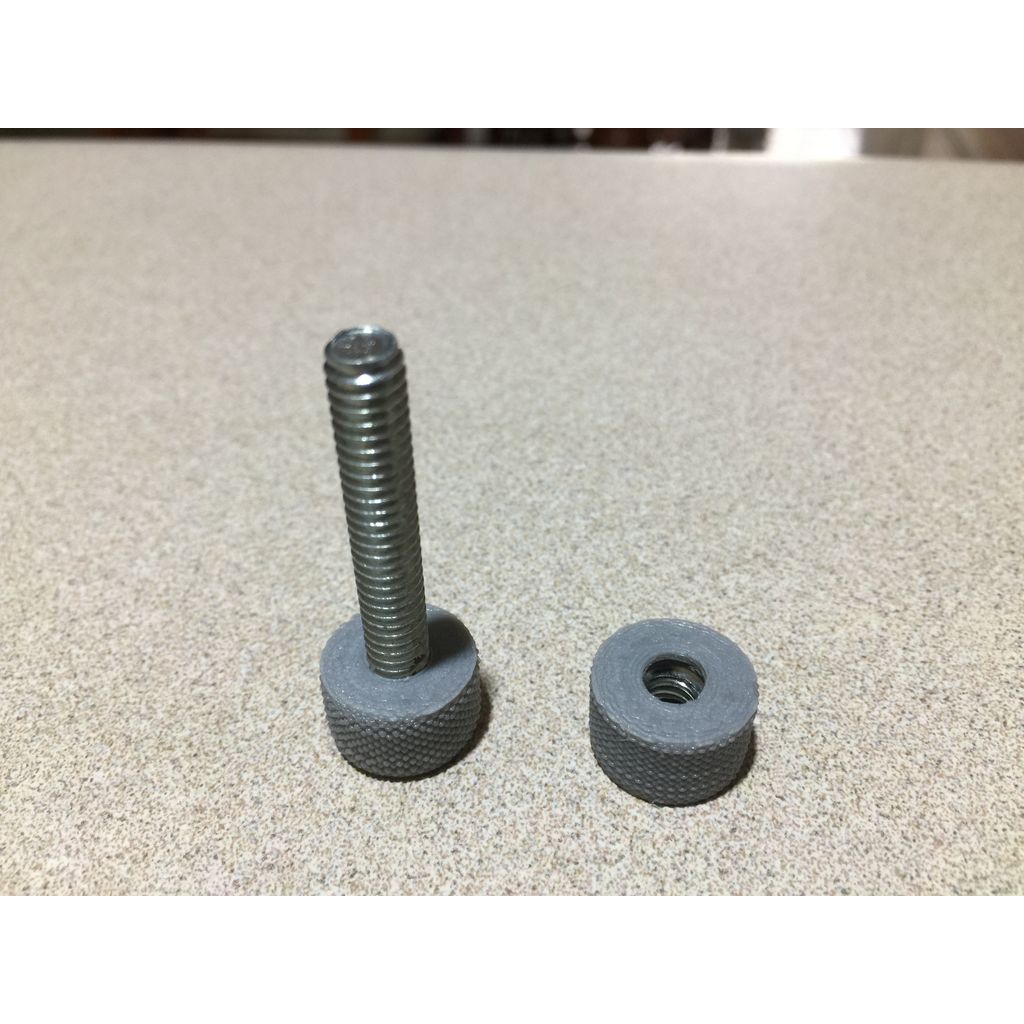

Die Kappe rutscht einfach über die Mutter oder den Bolzenkopf und bietet einen gerändelten Knopf, um ein Gewinde mit der Hand festzuziehen.

Du wirst die Knurled Surface Library v2 von aubenc auf Thingiverse benötigen.
Knurled Surface Library v2 von aubenc - Thingiverse
https://www.thingiverse.com› Ding:32122

Auch ein Dank an Chris Bate von YouTube für den Code zur Erstellung der einfachen Hexagone.

Die Beispiel-STL-Datei ist für eine 1/4-20-Mutter oder -Schraube.
Außendurchmesser des Bolt-Gewindes von 6,5 mm
Der Kopf der Mutter-/Schraube misst 11,1 mm von Flach zu Flach.
An der Basis der Kappe befindet sich ein 2mm-Vorsprung.

Ebenfalls enthalten ist die Scad-Datei, um die Kappe auf jede Größe anzupassen.

// +++ Definierbare Variablen: +++
// Standardwerte erzeugen eine Kappe für eine 1/4-20-Mutter mit einem Durchmesser von 16 mm und einer Länge von 10 mm. Es gibt einen 2 mm dicken Boss am unteren Ende der Kappe.

knob_od = 16; // Gesamtdurchmesser des Knopfes
knob_lg = 10; // Gesamtlänge des Knopfes
nut_wd = 11.2; // Breite der Mutter von flach zu flach (füge 0.1 zu dem gemessenen Wert hinzu)
bolt_dia = 6.6; // Außendurchmesser des Bolzens (addiere 0.1 zum gemessenen Wert)
nut_land = 2; // Breite zwischen Mutter und Außenseite (Bossfleisch am unteren Ende der Kappe)

// +++ Ende der definierbaren Variablen +++

Anycubic

Kossel

Spiel keine Rolle.

Nein.

// +++ Definierbare Variablen: +++
// Standardwerte erzeugen eine Kappe für eine 1/4-20-Mutter mit einem Durchmesser von 16 mm und einer Länge von 10 mm. Es gibt einen 2 mm dicken Boss am unteren Ende der Kappe.

knob_od = 16; // Gesamtdurchmesser des Knopfes
knob_lg = 10; // Gesamtlänge des Knopfes
nut_wd = 11.2; // Breite der Mutter von flach zu flach (füge 0.1 zu dem gemessenen Wert hinzu)
bolt_dia = 6.6; // Außendurchmesser des Bolzens (addiere 0.1 zum gemessenen Wert)
nut_land = 2; // Breite zwischen Mutter und Außenseite (Bossfleisch am unteren Ende der Kappe)

// +++ Ende der definierbaren Variablen +++
