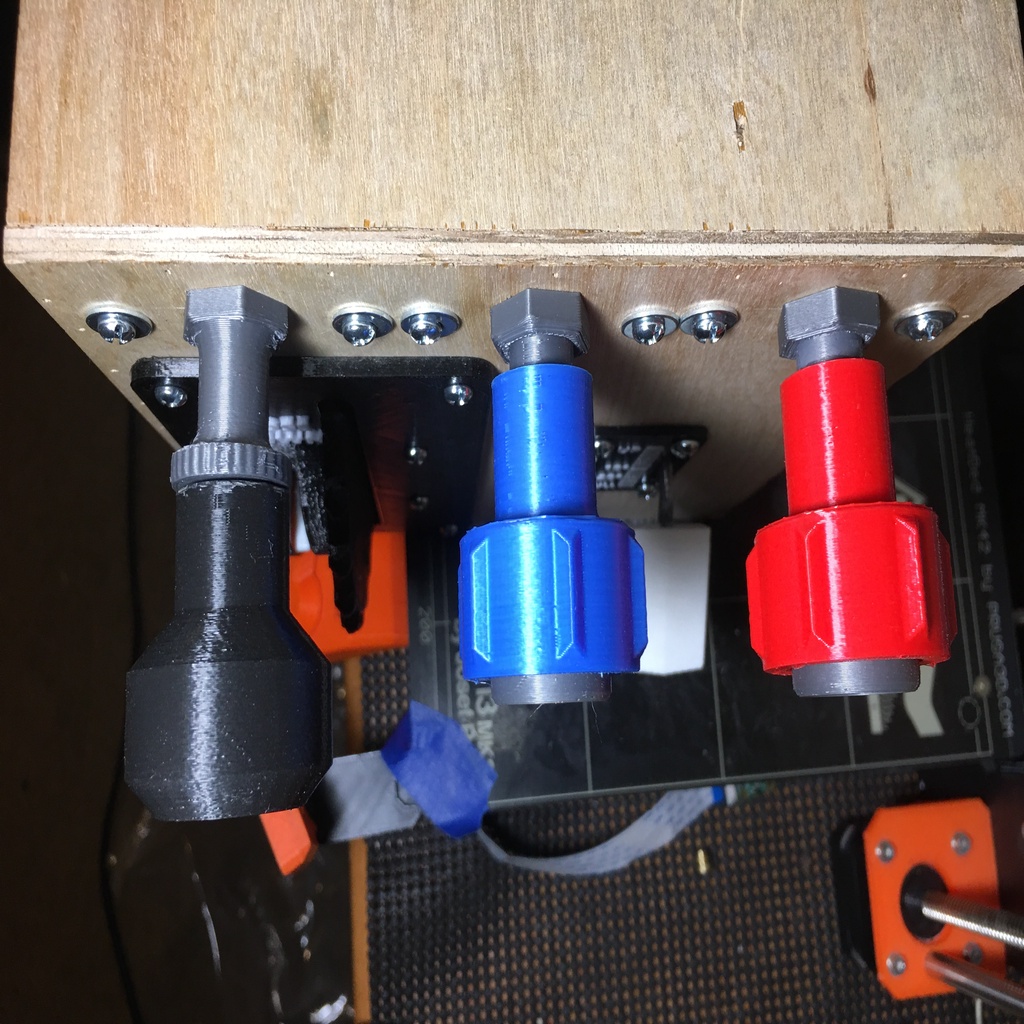

Cessna tarzı.İtme/çekme gaz pedalı, pervane, karışım.Kontrol kutusu, aynı zamanda muhafaza da yapar.Flaplar.VeAsansör döşemesi.Bu, yaptığım kutunun ön plakası, kapaklar için bir yüz plakası, kutunun geri kalanı için çizimler ve kullanılan tüm parçalar için eksiksiz bir bağlantı ve bilgi setidir.

Maliyet: ~40 $ (ticari muadil için yaklaşık 300 ila 1000 $ tasarruf).

Gerçek simülatör deneyiminin yeterli olmasından önce VR'nin kat etmesi gereken uzun bir yol var. LOT'u kullandığınız veya hızlıca ayarlamanız gereken şeylere erişmek için VR denetleyicisi girişleri, sanal panellere bakmak ve dokunmak için zorluk çekmeden ayarlamak çok önemlidir. BuGereken asgari fiziksel kontroller.VR uçuş simülasyonunda yük (veya çubuk) ve dümen pedallarımla birlikte. Gaz kolu düğmeleri satın alınabilir (Logitech, yakında Honeycomb vb.), ancak çoğu itme/çekme değildir. Neredeyse tüm itme/çekme uçuş simülasyonu gaz kolları yüzlerce dolardır (gerçekten 1000 dolar olan bir tane varAptalca., gerçek uçağın parçalarından daha fazla maliyetli!) Tüm bunları muhtemelen 30-40 dolar karşılığında inşa edebilirsiniz ve gerçek şeyle kıyaslandığında eksik olacak tek özellik, karışımın ince ayarıdır (sürtünme kilidi de yoktur).

Bu, Thingiverse'deki çeşitli yazarlar tarafından birçok parçadan oluşur. Bunlara kendi parçalarım ve eksiksiz bir çözüm için remiksler dahildir. Thingiverse'le ilgili en büyük şikayetim, bir projeyi tamamlamak için tüm detayları veya talimatları dahil etmeyen tembel insanlardır

GÜNCELLEME Aralık 2022: Orijinal montajımda kullanılan Cessna Trim Wheel (resimde görüldüğü gibi), birinin telif hakkı ihlali şikayet etmesi nedeniyle Thingiverse'den kaldırıldı. Orijinal yaratıcı bana ulaştı ve topluluğun buna sahip olmasını istediğini söyledi, ancak başka biri
https://www.thingiverse.com/thing:4290141(Bu öneri için @StuckXJ'ye teşekkürler!)

GÜNCELLEME Eylül 2020: Kablo şemaları ve düzen çizimleri ekledim.

Bileşenler:

Gaz kelepçeleri ve talimatlar:
https://www.thingiverse.com/thing:4082593
Bu bağlantı ayrıca hangi çubukları satın alacağınız, nereden satın alacağınız vb. hakkında tüm bilgileri içerir.

Gaz kelebeği düğmesi:
https://www.thingiverse.com/thing:4080886
Veya
https://www.thingiverse.com/thing:2720384(Bu, yukarıda resimde görülen kişi.)

Alternatif gaz pedalı düğmeleri, Cessna spesifikasyonuna daha uygun, ancak delik boyutunu 6 mm'ye ayarlamanız gerekebilir:
https://www.thingiverse.com/thing:3154957
https://www.thingiverse.com/thing:2806962

Karışım/dekoratif düğmeler:
https://www.thingiverse.com/thing:4080886

Manifold ve Karışım Kılavuzları:
https://www.thingiverse.com/thing:2805734
https://www.thingiverse.com/thing:2806186

Asansör Dekorasyonu:
https://www.thingiverse.com/thing:4290141(Bu öneri için @StuckXJ'e ve tasarım için @FlightSimMaker'a teşekkürler!)

Flaplar:
https://www.thingiverse.com/thing:2794595

Jay737 tarafından yapılan flap kontrolünün bir yüz plakası olmadığını unutmayın. Dosyalarda burada, yine metin için renkleri değiştirmek için bir durak noktası kullanarak onun için yaptığım bir yüz plakasının STL'si bulunmaktadır. Ayrıca X-Plane'de (veya diğer uçuş simül

Elektronikler:

Doğrusal ve çok turlu potlar:
Kullanılan parçalar yukarıdaki ilgili Thingiverse bağlantılarında belirtilmiştir. Fakat devam edip bunları burada listeleyeceğim.

3x Kaydırıcı potlar:
100 mm hareket, Digikey'den standart fader potları.
https://www.digikey.com/product-detail/en/panasonic-electronic-components/EVA-NF3R15B14/PNF100SB-ND/244381

1x Çok turlu pot:
10K Ohm 10-Tur Döner Kablo Sarımlı Hassas Potansiyometre Potu.
https://www.amazon.com/gp/product/B079JN626M/ref=ppx_od_dt_b_asin_title_s01?ie=UTF8&psc=1

Flap anahtarı:
Orijinal yazar, hangi anahtarı kullandıklarını söylemiyor. Ama bu dev bir anahtar. Elimde küçük bir anahtar vardı (https://www.digikey.com/product-detail/en/e-switch/100SP3T1B1M1QEH/EG2375-ND/378844), ancak çalışması için braketi biraz yeniden tasarlamak zorunda kaldım. Bu tasarımı paylaşamam, çünkü yazar remix veya değişiklik yapmaya izin vermiyor. Ayrıca bir metal kol kullandı, ancak sadece onun ölçümlerini alırsanız (ki bunlar onun sitesinde sağlanıyor), bunun yerine kolayca taslak çizebil

Arduino:
Düşük profilli herhangi bir Arduino kasası veya montaj plakası bulun (Thingiverse'da çok sayıda seçenek var). Arduino'yu tutan ve kutunuzun içine vidalayan bir tane istiyorsunuz. Bir Arduino Uno alın, sonra bir Arduino Uno'yu USB joystick olarak kullanmaya zorlamak için bu talimatları izleyin.

1. UnoJoy'u indirin (https://github.com/AlanChatham/UnoJoy)
2. UnoJoy eskizini Arduino'nunuza yükleyin (UnoJoy/UnoJoyArduinoSample/).UnoJoyArduinoSample.ino)
3. Arduino'yu DFU moduna geçirin (videoa bakın).
4. Sürücüleri yükle (UnoJoyWin)
5. Koş.TurnIntoAJoystick.bat(UnoJoy dosyalarıyla indirildi)

Referans olarak bu nasıl yapılır videosunu görün:
https://www.youtube.com/watch?v=8kGl2Yd-clI

Arduino Uno'nuz artık bir USB joystick'idir!

Kablolama:
Potansiyometrelerin ve anahtarların nasıl çalıştığını bilmeniz gerekebilir. Tam bir şemayı dahil ettim. Temel olarak, potansiyometrelerin 3 bağlantı noktası vardır. + ve - bağlantı noktalarına güç vermeniz gerekir, daha sonra 3. bağlantı noktası, voltajı bölen ve Arduino'ya pozisyonunuz

Kullandığım kablo, bağlayıcısı bozulmuş olan bir iPhone USB kablosuydu. Evet, işte böyle durumlar için ölü USB kablolarını saklıyorum. :)

Bir voltaj ve ohm metre, bir şeyleri ölçmek ve doğru konektörlerle uğraştığınızı görmek için kullanışlıdır. Potansiyometrelerin de başvurabileceğiniz bir spesifikasyon sayfası vardır. Elektronik konusunda iyi değilseniz, bir Potansiyometre nasıl kablolanır konusunda Youtube'da biraz araştırma

Flaps anahtarı bir Açma-Kapama-Açma'dır. Merkezi direği negatife topraklayın, sonra diğer iki konektörü Arduino'nuzun herhangi bir dijital giriş/çıkış pimiine (örneğin 4 ve 5) bağlayın.

Tüm bunların çalıştığını Windows 10'da test edebilirsiniz.Kontrol Paneli / Cihazlar..'u bulun.UnoJoy Joystick.Ayarlara gidin ve Arduino'nunuzdan gördüğü tüm girişleri gösteren genel bir joystick iletişim kutusu görünmelidir. Uçuş simülatörünüz de aynı girişleri görecek ve bunları oyunda yapılandırabilirsiniz!

Kutu:

Burada sadece ön plakanın STL'sini ve kanatların yüz plakasını dahil ettim. Bunu oluşturmak için diğer tüm parçalar burada remixlere veya çevrimiçi çizimlere bağlantılıdır. Topluluğun gerçekten ilgisi varsa tüm kutu duvarları için tüm STL'leri yayınlayabilirim, ama... Bunu yaz

Bunu yapmakla ilgilenen herkes için iki şey tavsiye ediyorum:

1) Durumunuza uygun plakayı ve kutuyu özelleştirin - Mutlaka mükemmel ölçümlere, mesafelere vb. sahip olduğumu düşünmüyorum ve sonuçta oluşan kutuda çok fazla yer yok. Gerçek bir Cessna'da, trim gaz pedalından çok daha aşağıda ve bunu VR'de bir şeylere ulaş

2) Ön paneli yazdırın, ancak geri kalanını ahşap yapın ve/veya STL'yi CNC router'ınız için bir rehber olarak kullanın ve her şeyi ahşapten yapın. Panelin bir çizimini kağıda basıp ahşap üzerine yerleştirerek kendiminkini oluşturdum, ancak delik hizalaması mükemmel değildi ve ben bCNC'ye sahip olsaydım keşke.🙂

Prusa.

i3 MK2S.

Hayır.

Hayır.

.2 mm

%10

Yüz plakası (Flapların ve/veya Asansör Dekorunun) için, filamen renklerini değiştirebilmeniz için metnin başladığı yere bir durdurma noktası koyun.

Panel düzenini ve tüm remiksleri yapmak için OnShape'i kullandım. Bu, burada mevcut olan bir kamu belgesidir:rnhttps://cad.onshape.com/documents/89abd968b2e16eae94a4c8bdrnrn Paneliniz, masanız, sandalyeniz ve ev düzeniniz için değişiklik yapmakta ve uyarlamakta serbest hissedin.
