Zusammenfassung

Ein weiteres ATX-Bench-Netzteil.

Dieses ATX-Netzteil kombiniert einige der besten Funktionen anderer Designs, die ich auf Thingiverse gefunden habe: variable Spannungseinheit, Sicherungen, Mini-Spannungsmesser, USB,....

Funktionen :

• Fixierte 3,3 V, 5 V und 12 V Terminals.
• Variabler Spannungsanschluss (0-12 V) (vom DPS5005-Modul)
• Zwei USB 5V-Ports
• Sicherungen an allen + Terminals
  • Extern für 3,3, 5, 12 und variabel.
  • interner Inline-Sicherung für USB
• Das untere Panel hat ein 'Fenster', damit Sie die ATX-Netzteil-Spezifikationen lesen können.

Die acht 3D-gedruckten Teile für seine Einheit:

• Ober- und Unterpaneele
• Vorder- und Rückseitenpanel

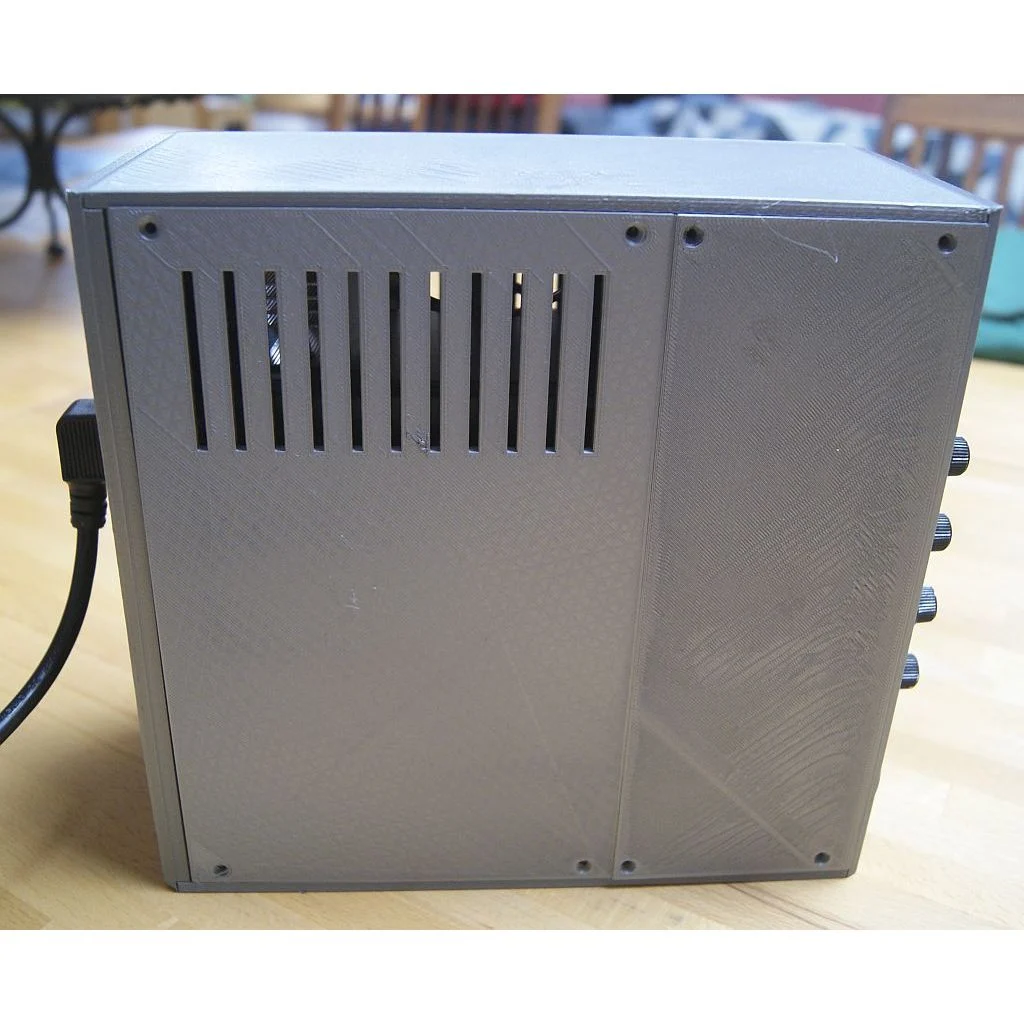

• 2 linke Seitenpaneele
• 2 rechte Seitenpaneele

Wenn Ihr rechtes Seitenpanel 01 ein wenig verzogen ist, können Sie 4 zusätzliche kleine Abstandshalter drucken und sie auf der Innenseite (um die Lüftungsöffnung herum) aufkleben.

Alle Teile können auf kleinen Plattformdruckern gedruckt werden, keine Stützen erforderlich.

Montieren Sie mit M3 x 10 mm. Schrauben (kegelförmiger Kopf). (32 Stück.)

Du wirst Folgendes benötigen:

• DPS5005 Programmierbares Stromversorgungsmodul (hier)
• Blaue oder rote Mini-Voltmeter (4) (hier)
• 12V USB-Adapter (hier)
• Widerstand von 10 Ohm und 10 Watt.
• Switch (hier)
• 8 Bananenbindungspfähle (4 rot, 4 schwarz) (hier)
• 5 x 20 mm Sicherungen (5) (hier)
• 5 x 20 mm Sicherungshalter (4) (hier)
• Inline 5 x20 mm Sicherungshalter (1) (hier)
• 2 LEDs (+ zwei 330-Ohm-Widerstände)
• 2 LED-Halter (hier)
• ATX 500W Netzteil mit leisem 12 cm Lüfter und SATA, Molex-Anschluss (hier)
• Lötkolben und Schraubendreher, Multimeter.

Ich habe (einen Teil) eines Aluminium-Kühlkörpers aus einer defekten Kühlbox verwendet, um den 10-Ohm-10-W-Widerstand auf dem ATX-Modul zu montieren (unter Verwendung einer thermischen Silikonpaste / thermischen Klebstoffs).

Aktualisierung15-07-19: neue Version der Frontplatte V2

Viel Spaß!
