Bunu gördükten sonra bunu tasarladım.https://www.thingiverse.com/thing:3905354Bu, kontrolörün kasasını kesmeyi ve geri dönüşü olmayan hasar vermeyi gerektiriyor. Kontrolörüm yaklaşık on yıllık ve hala mükemmel bir şekilde çalıştığı için ona zarar vermek istemiyorum.

Bu yüzden, korkunç stok döner D-pad'in yerine 4 ayrı düğme yapmak için bunu yaptım. Kutuyu bozulmadan bırakmak için 10 adet 3D baskılı parça kullanmak gerekiyordu, ancak sonuç buna değdi, çünkü eski donanımı yok etmiyorum.

ÖNEMLİ: 0,4 mm nozül ile 0,15 mm çözünürlükte yazdırın ve DpadGuide hariç tüm parçalar için dolgu maddesini %100 olarak ayarlayın, %25 veya daha düşük olabilir.

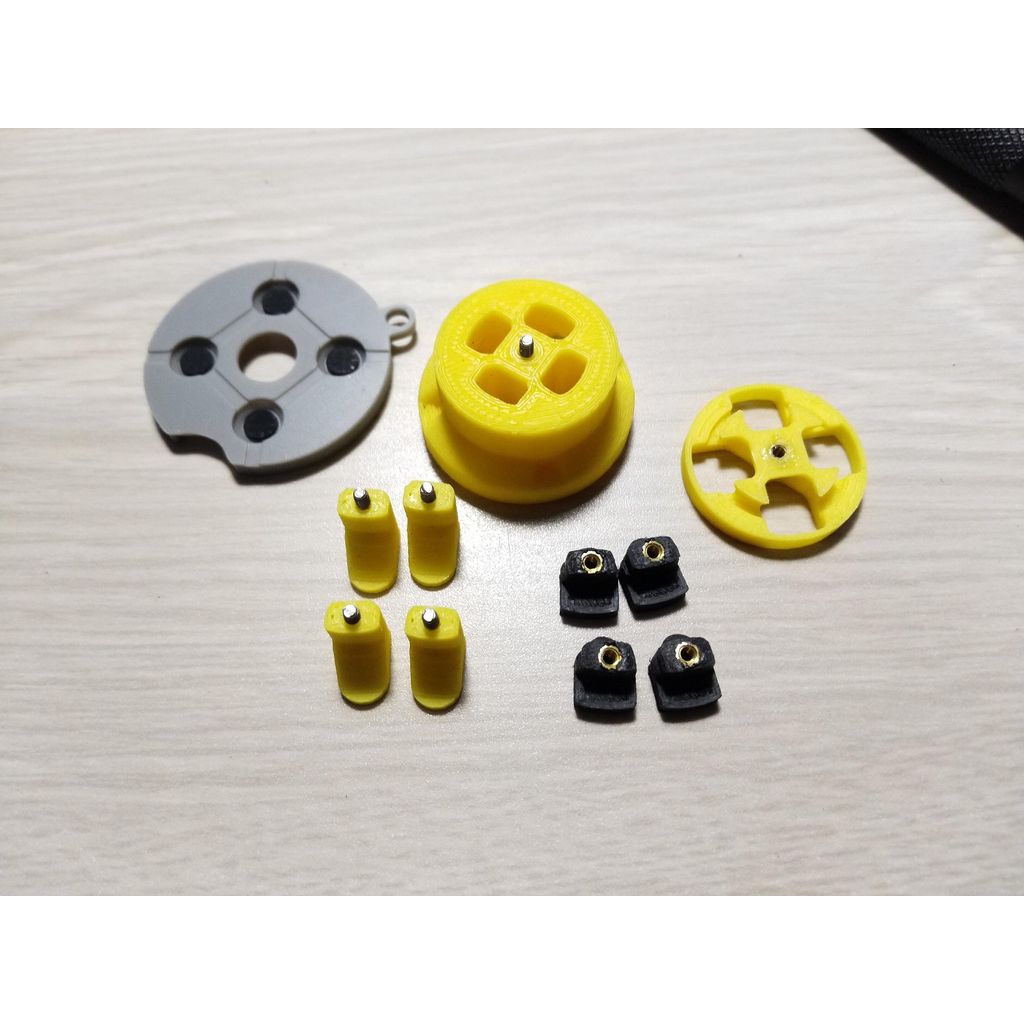

Yazdırmak için neye ihtiyacın olacak.:

• 1x DpadFacePlate.stl.
• 1x DpadGuide.stl.
• 4x ButtonShaft.stl.
• 4x Ya ButtonFace.stl ya da ButtonFace_chamfered.stl.

ButtonFace'in paltalı versiyonunu kullanmak çok daha hoş, ancak yazıcınız küçük parçaları yazdırmak için bir çerçeve gerektiriyorsa paltalı kısım biraz zarar görebilir, bu yüzden sizin için daha iyi olursa keskin kenarlıklı orijinalini bıraktım.

Eklemeniz gereken şey.:

• 5x M2x3x3 mm dişli pirinç ekler.
  (<)https://www.aliexpress.com/item/4000232526110.html"M2 X D3.0 X L3.0"yi seçin.
• 4x M2x12 mm vidalar.
• 1x M2x16 vida.
  (Vidaların başlarının çapı en fazla 3,3 mm olmalıdır.)

Vidalar, Amazon'da kolayca bulunabilen çeşitli boyutlardan oluşan genel bir kitten alındı.

Montaj için, DpadFacePlate ve ButtonFace parçalarındaki deliklere vidalı ekleri bir lehim demiri ya da özel olarak üretilmiş sıcak demir kullanarak takmanız yeterlidir. Bunlar M2'dir, bu yüzden çok küçüktür ve düzgün oturması için çok az ısıya ihtiyaç duyarlar. Üst yüzeyyle aynı hizada

DpadGuide üzerinden ButtonShaft parçalarını çalıştırın. Yazıcıdan çıktığında biraz sürtünme olabilir, bu yüzden birkaç kez çalıştırdıktan sonra onları çıkarın ve parçaların temas ettiği ve sürtünmenin meydana geldiği deforme olmuş/parlak noktalar olacaktır. Sorunlu alanları zımpara ile düzeltmek

İpucu: Bazı düğmelerin kaydedilmediği fakat hareketin mükemmel şekilde çalıştığı durumunda, bunun nedeni ButtonShaft ve/veya ButtonFace parçalarının Z'de biraz çok kısa olması olabilir. Bu iki parça arasına bir bölünmüş rondela (aynı zamanda kilit rondela olarak da bilinir) koyarak b

Özel Yazıcı.

Hayır.

Hayır.

0,15 mm.

DpadGuide hariç hepsi için %100.
