밀링/프린트 3D 프린터(MP3DP) PrusaI3 스타일을 위한 롤러 타입의 스풀 홀더 브래킷. MP3DP는 여기에서 찾을 수 있습니다:

http://www.thingiverse.com/thing:1524754

스풀 홀더는 전체적으로 금속으로 만들어져 있습니다. 제가 사용한 부품은 아래에 나열되어 있습니다. 브래케트는 스풀 홀더의 각 알루미늄 각의 중심에 고정되며, MP3DP의 상단에 장착됩니다. 브래케트는 제거할 수 있으며, 스풀 홀더는 테이블 위에 배치할 수 있습니다.

스풀 홀더는 스풀을 빠르게 교체할 수 있도록 설계되었습니다. 이 홀더는 수정 없이 여러 크기의 스풀을 수용할 수 있습니다.

스풀 홀더 부품들:

2 6-1/8" 알루미늄 角度: 1/16" X 1"
2 5-1/2" 스레드 로드: 5/16-18
8개의 너트: 5/16-18
4개의 나일론 록 너트: 5/16-18
2개의 와셔: 1인치
10개의 베어링: 608 ZZ

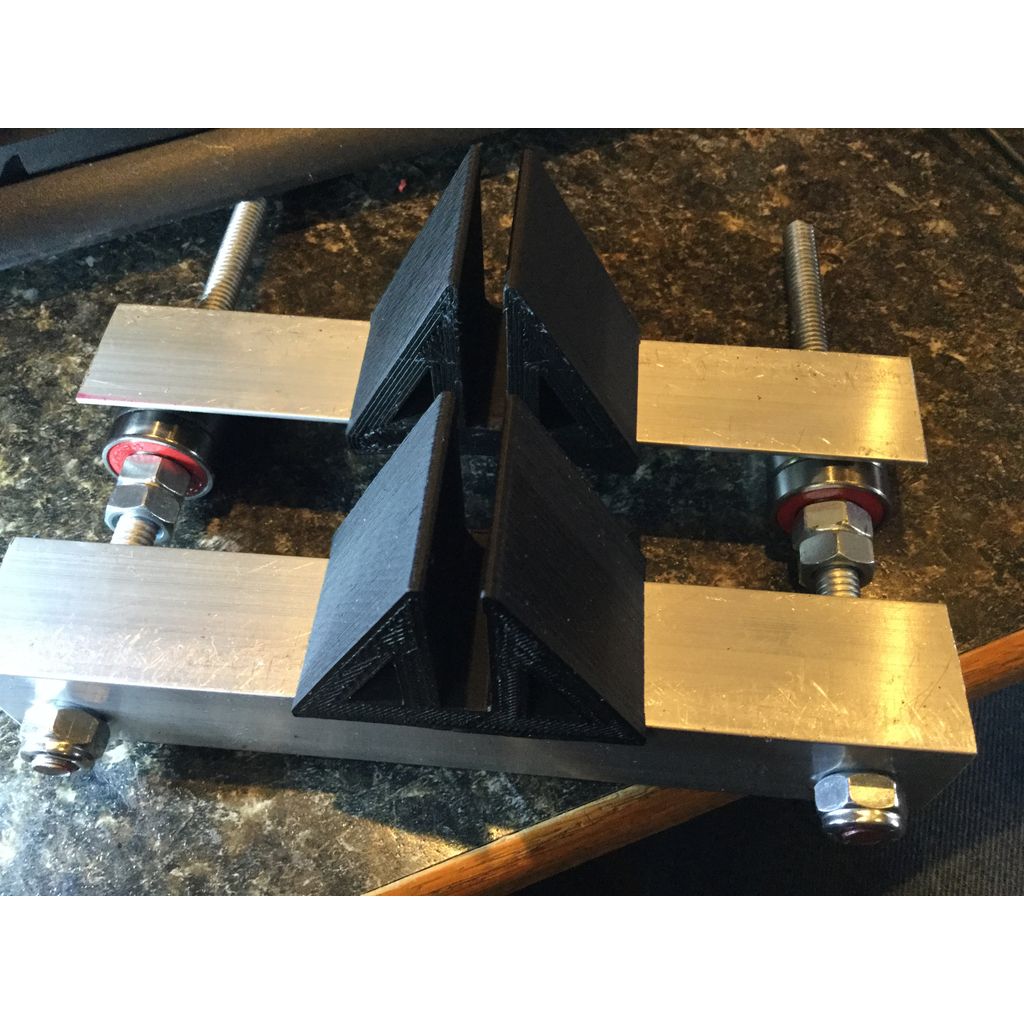

알루미늄 각도를 원하는 크기로 잘라내세요. 4개의 구멍을 드릴하세요. 1인치 워싱머를 가이드로 사용하세요. 1인치 워싱머가 가장 큰 직경입니다. 사진에 표시된 대로 부품을 조립하세요.

MP3DP

아니에요.

아니에요.

.2 mm

30%

지원자들은 브래킷에 통합되어 있습니다.

작은 오버행의 작은 좁은 삼각형 지지대를 제거하여 이 가장자리가 사각형이 되도록 했습니다. 저는 엑세크토 나이프와 작은 직선 파일을 사용했습니다.
