Resumé

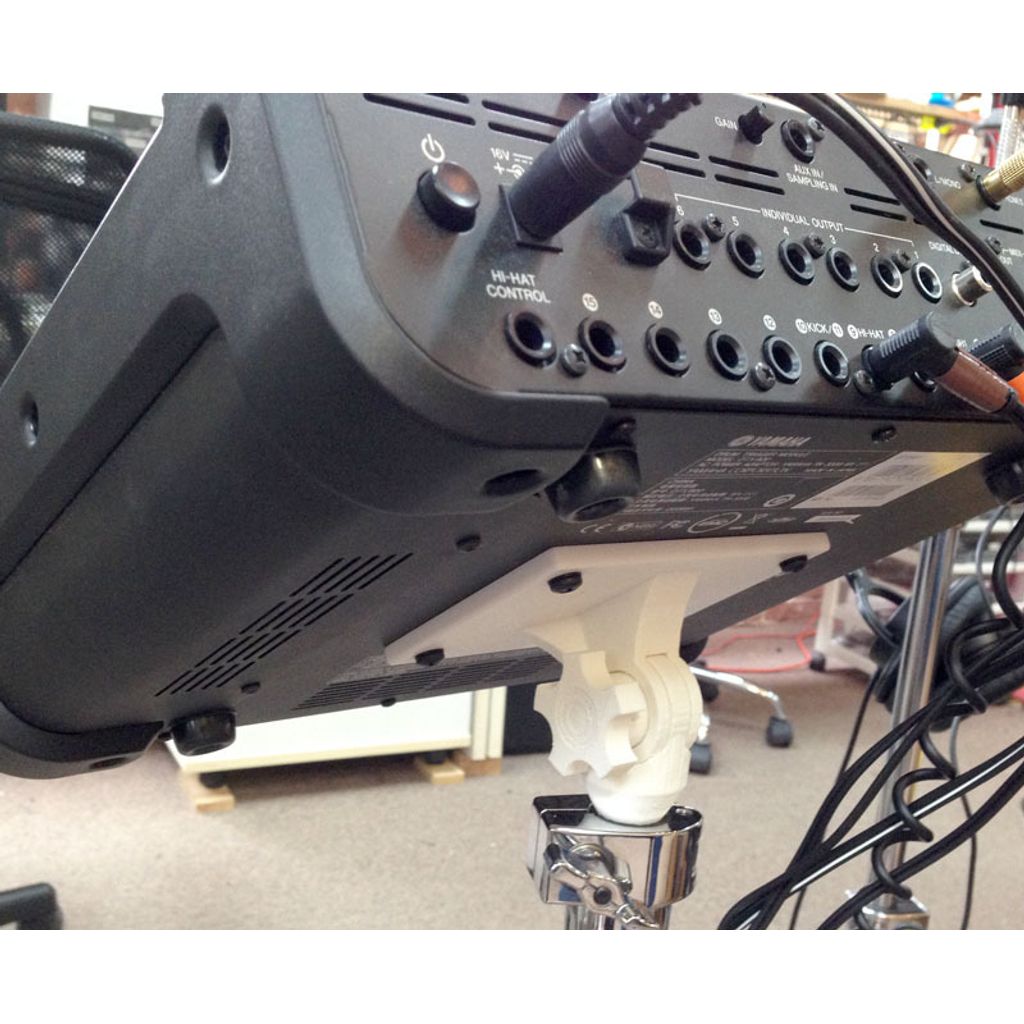

Le DTX900 phare de Yamaha est un gros monstre qui pèse 3,6 kg, et nécessite une monture solide. Il est livré avec un poteau fixe qui peut être inséré dans un support de rack de batterie, mais je voulais le monter sur un support de cymbale autonome et avoir des capacités d'inclinaison.

Les parties pivotantes ont des arêtes radiales correspondantes à des intervalles de 15 degrés pour aider à les maintenir en position. Le poteau mesure 19 mm.

Imprimé en PolyMax PLA haute résistance de PolyMakr à 190C avec des couches de 0,3 mm sur une Afinia en mode rapide et le conduit d'air ouvert. Je recommande d'imprimer le poste horizontalement afin que les couches soient parallèles à sa longueur pour plus de résistance.

La vis de serrage accepte un écrou M6 ; vous aurez besoin d'une vis à tête hexagonale M6 x 25.

Les fichiers sont éditable sur Tinkercad à l'adresse suivante :

https://tinkercad.com/things/9rMti6KeAWC
https://tinkercad.com/things/5XyqGKOAbUo
https://tinkercad.com/things/2ja6BCt6tgC
