まとめ

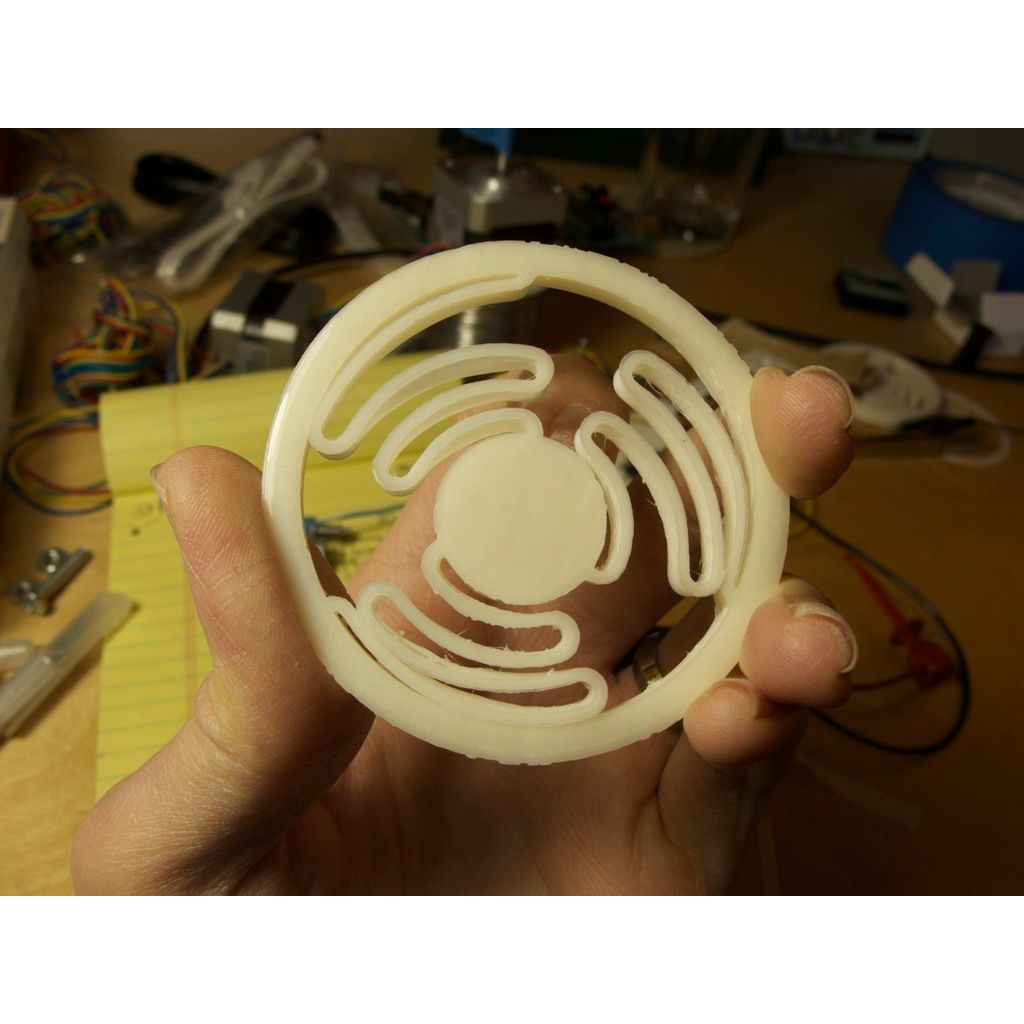

これは、二次元のスプリングを生成するためのパラメトリックなOpenSCADスクリプトです。これは、多くのウォブルアレストやスナップインパーツで使用されている基本コンセプトと同じです。長くて細いプラスチックセグメントは、わずかに曲がるように設計されています。私はそのコンセプトを少し一般化しただけです。

これらのスプリングは比較的強固であるようで、XY平面に沿って使用することができ、または(理想的ではないものの)Z軸に沿って使用することができます。

スプリングを厚くする(高くする)ことで、スプリングをより硬く、より強くすることができます。スプリングの全長を変えることで、内側/外側の円の半径を調整するか、スプリングの弧の角度を変えることで、スプリングの定数を調整することができます。

プリンターの品質やキャリブレーションによっては、ばねを十分に細くして単一のプラスチックフィラメントに変えることができるかどうかが決まります。私がこれを試みたとき、ばねはより柔らかくなりましたが、エクストルーダーの始動や停止、収縮などによる印刷エラーが増えました。私はばねを2層厚にしたので、今でははるかに信頼性の高い印刷ができます。
