まとめ

MK8エクストルーダーに取り付けるLEDマウントです。私は自動車部品店で見つけたLEDです。これは運転用のライトのLEDリングで、AlpenaのQuadFire Halozと呼ばれています。私はその四角い形状が気に入っていて、MK8エクストルーダーの形状に合っています。

これは、ミレッド/プリンテッド 3D プリンタ (MP3DP) のプルサ I3 スタイル用に作られています。MP3DP はこちらで見ることができます:

http://www.thingiverse.com/thing:1524754

MK8エクストルーダに取り付けると、リングが冷却ファンシュラウドの邪魔になります。ファンシュラウド用の小さなエクステンダーを追加したので、LEDリングの内側に向かうように配置できます。

変更を加えたい場合は、123Dファイルが含まれています。

印刷設定

プリンターのブランド：

プリントボット

プリンター:

シンプルな黒

ラフト：

いや

サポート：

いや

解決策：

.2 mm

充填：

30%

印刷後

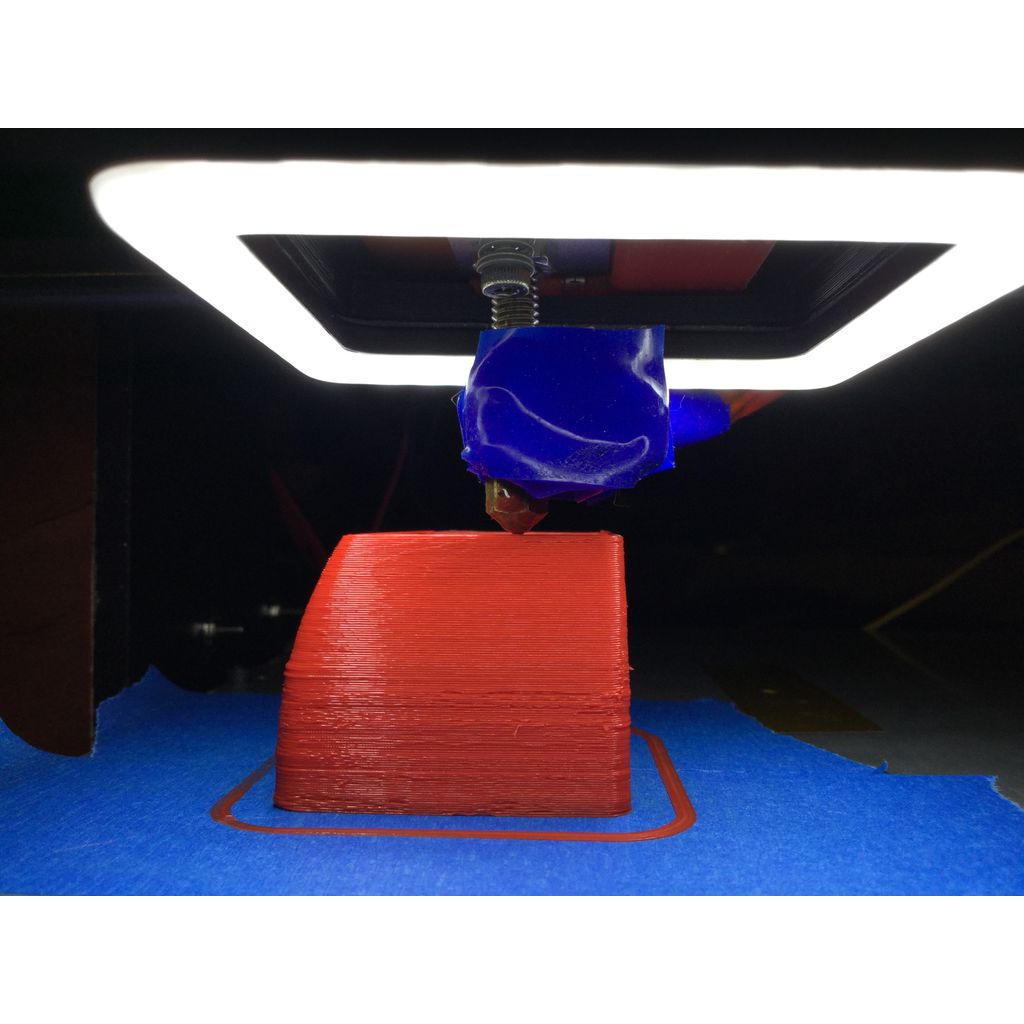

LED取り付けリングは、ホットエンドの周りに配置され、エクストルーダークーリングファンの底部とエクストルーダーステッパーモーターの下に取り付けられています。取り付けリングの穴を通してジップタイで取り付けられています。1本のジップタイはエクストルーダークーリングファンの周りに、もう1本はエクストルーダーステッパーモーターの周りに取り付けられ

エクステンダーをファンシュラウドの取り付けタブに追加します。エクステンダーの位置を示す写真を添付しておきました。

私は、電源がオンになるとオンになるエクストルーダーの冷却ファンとLEDを配線しました。
