はじめに

これは私のバージョンのUseless Boxです。ブザーを追加したので、今では曲を再生できます。私はすべてを0.6のノズルで印刷し、サポートを使用しましたが、サポートなしでも可能だと思います。

この箱は2つのMG90Sサーボを使用しています。SG90Sバージョンでも使用できます。すべての部品を印刷するのに約5時間かかりました。

アルデュイノ・ナノ(またはクローン)のコードはこちらで見ることができます。

https://github.com/Dawied/Useless-Music-Box

このコードは、Robson Cautoのプロジェクト「Arduinoのための歌」からの音楽を使用しています。ありがとうございます！

https://dragaosemchama.com/en/2019/02/songs-for-arduino/

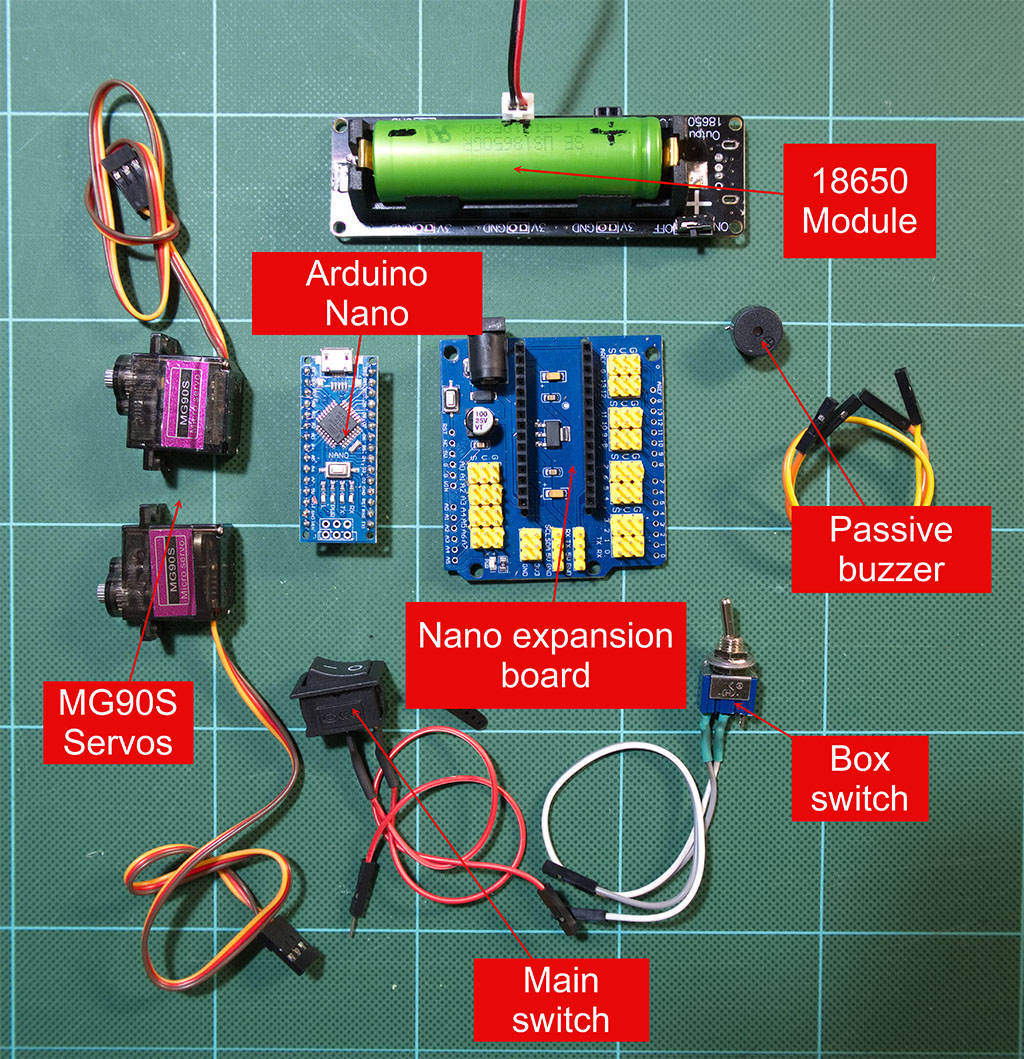

部品表

• 1つのArduino Nanoまたは同等のもの

• 1つのナノ拡張ボード

• 1 18650 バッテリー

• 1 18650 バッテリーホルダー

• 1つのオン/オフスイッチ(メイン電源用)

• 1つのオン/オフスイッチ(操作用)

• 2つのMG90sまたはSG90s 180度サーボ

• 1つのパッシブブザー

• 8本のM2*4ネジ

• デュポンのワイヤー(ブザーとバッテリーホルダー用)

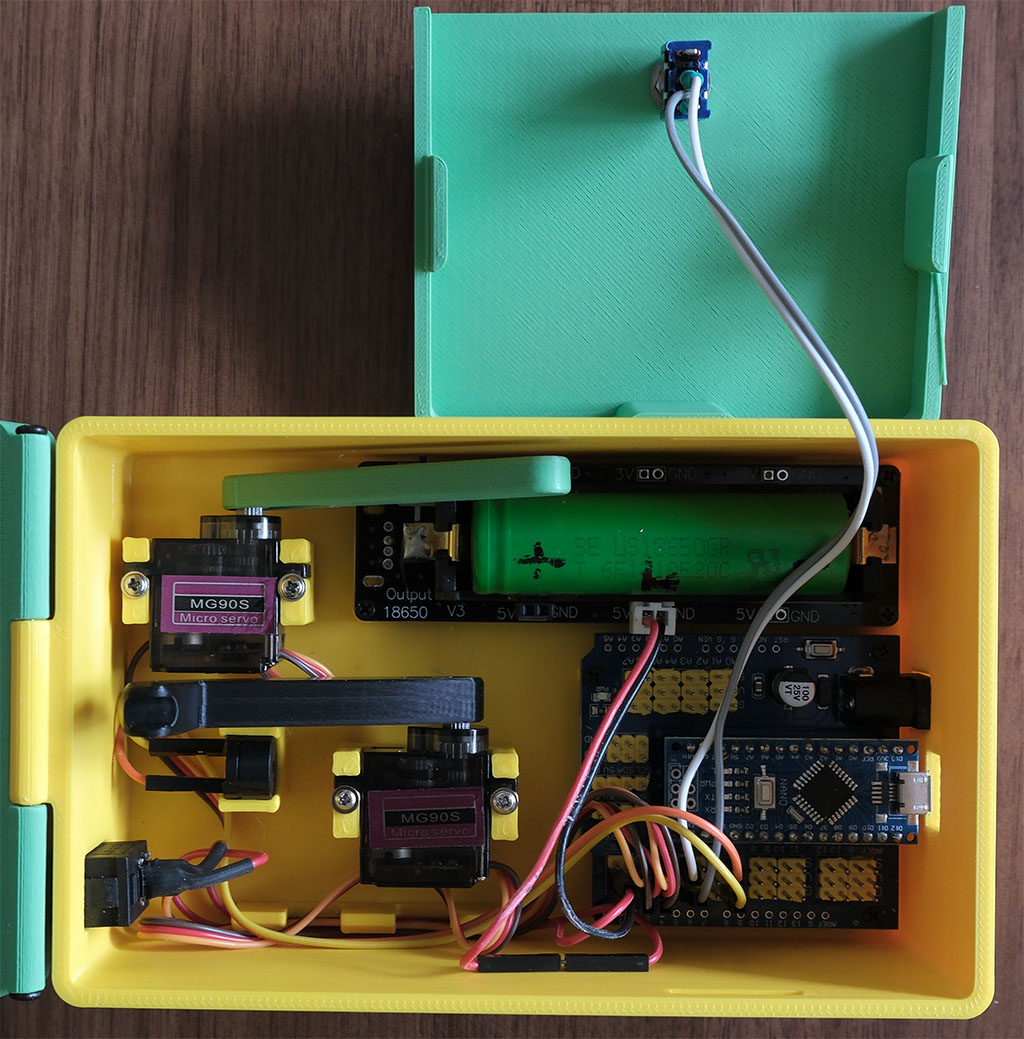

組み立てる。

バッテリーホルダーの5V出力に男性用のデュポンワイヤーを使用して半田付けします。バッテリーホルダーのプラスと拡張ボードのVピンのいずれかの間にメインスイッチを配置します。

M2*4ネジを使用して、拡張ボードとバッテリーホルダーを箱に取り付けます。

ブザーに適合する男性用のデュポンワイヤーをブザーに取り付け、箱のブザーホルダーの中にあるブザーをクリックしてください。

トグルスイッチを蓋の穴に取り付け、ネジで固定します。

サーボに指を正確に取り付けるには、サーボを拡張ボードに接続し、コードを一度実行すると、サーボが休止位置に戻ります。

さて、スイッチの指を修復し、箱の後ろの数ミリ前で止まるようにします。蓋の指を取り付けて、バッテリーの上に数ミリ重なっていることを確認してください。

MG90サーボをリテイナーに取り付けます。

ヒンジにはフィラメントを使用することができます。蓋の固定部は箱にぴったりと取り付けられます。

つながり

ご質問がある方は、お気軽に私に連絡してください！

お楽しみください！
