기어박스 캡, 새로운 역설계 프로젝트 😍😎

이 부분에서 저는 우수한 정확도를 달성했습니다. 가공된 직경의 경우 0.01mm이고 위치 피的就是 경우에도 마찬가지입니다.

스캔은 FlexScan3D의 수정된 버전과 제 DIY 스캐너를 사용하여 완료되었습니다. 그런 다음 스캔 데이터에 기반하여 CATIA에서 이 부분을 재설계했으며, 마지막으로 주조 패턴(주조 금형)을 설계했습니다.

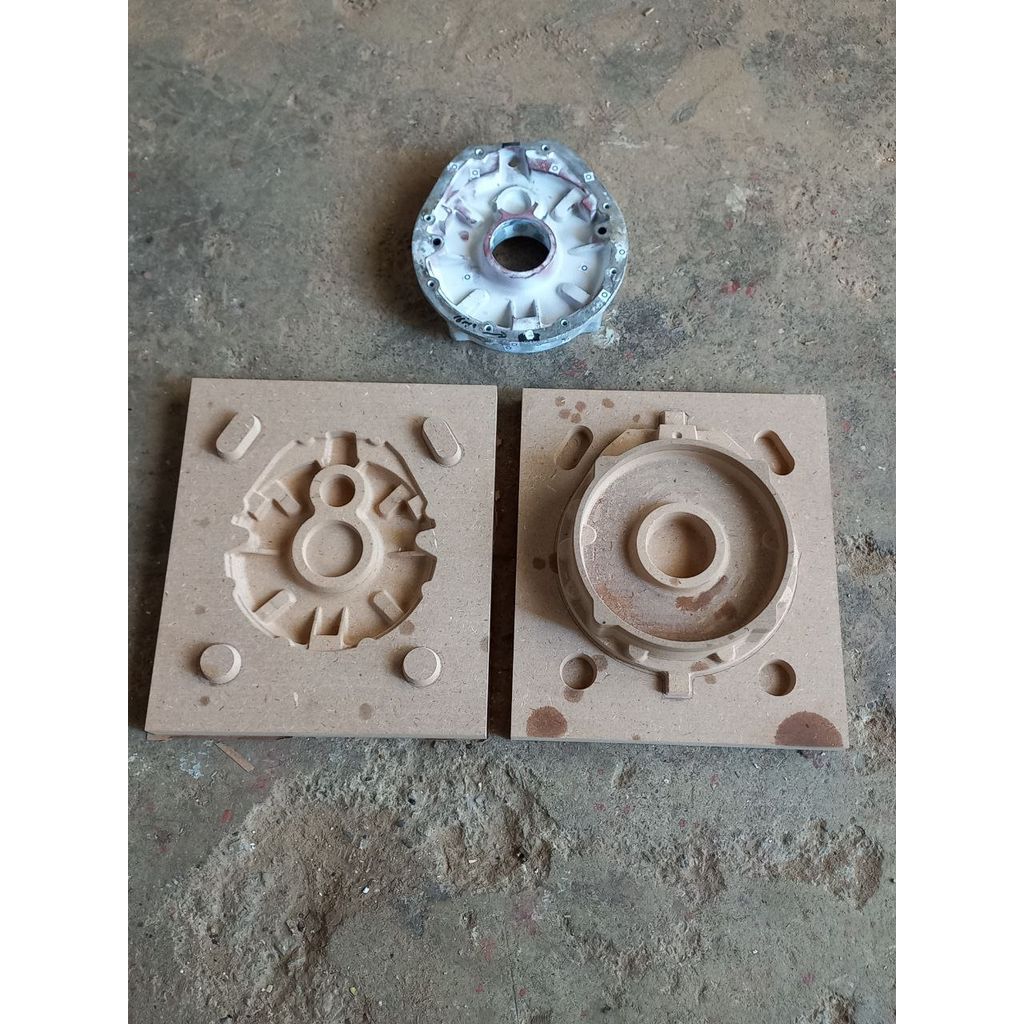

사진에서 스캔된 메시, 그리고 역설계 CAD 디자인과 CNC 밀링 주조 패턴도 볼 수 있습니다.

주조 패턴의 첫 번째 샘플은 우리가 나무(HDF)로 만들고, 그런 다음 대량 생산을 위한 알루미늄 주조 패턴을 만들 수 있습니다.

저는 스캔 데이터(.stl 파일)와 CAD 디자인(.stp 파일)을 모두 업로드했습니다. 여러분은 이러한 파일을 다운로드하여 역설계 연습에 사용할 수 있습니다.

더 많은 스캔과 튜토리얼을 보려면 제 유튜브 채널을 확인해 주세요:
https://www.youtube.com/shorts/qjFaP_F9Ro8

만약 여러분이 자신만의 전문 DIY 3D 스캐너를 만들고 관심이 있다면, 텔레그램에서 우리와 함께 하세요:https://t.me/DIY_3D_Scanner
