Resumé

Merci à ThinkingandTinkering (https://www.thingiverse.com/thing:6898888) pour l'idée d'un palier de cylindre et l'explication approfondie dans la vidéo liée sur la façon de créer dans Tinkercad, très appréciée.

Certains spectateurs de la vidéo ont constaté une usure importante lors de l'utilisation du modèle. L'usure est causée par la surface en forme de cône des pistes de roulement et la surface en forme de cylindre du rouleau. Elles ne correspondent pas bien l'une à l'autre.

Ce modèle ici utilise des rouleaux en forme de cône qui correspondent à la forme conique de la piste de course. Comme dans le modèle mentionné ci-dessus, les rouleaux peuvent être positionnés de deux manières, séparées d'environ 90 degrés. Le diamètre plus grand du rouleau pointe toujours vers l'extérieur de la piste de course.

Ce modèle est plus une preuve de concept qu'une pièce mécanique prête à l'emploi.

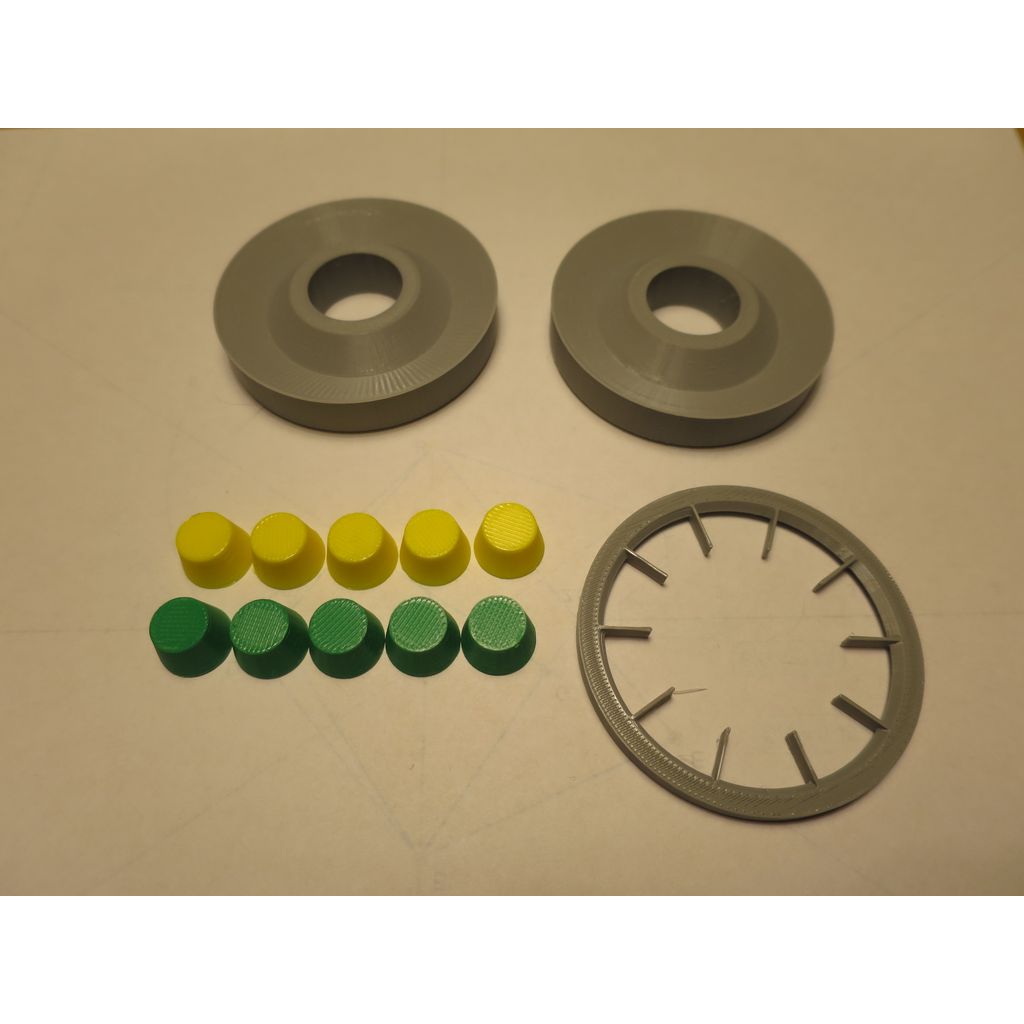

Les pièces suivantes sont nécessaires :

• 10 rouleaux (identiques)
• 2 courses (identiques)
• 1 cage.
• 1 fixation (optionnelle et prévue pour une utilisation sans cage)

La géométrie a été conçue avec Sketchometry. Un grand merci à l'Université de Bayreuth pour cet outil de dessin incroyable (et gratuit) !
Le concept a été réalisé avec Tinkercad en utilisant des blocs de code.
Le modèle a été imprimé sur une Bambulab A1 avec du PETG standard. Le paramètre 'position de la soudure' a été réglé sur 'Aléatoire' pour une surface plus uniforme.

Si vous êtes intéressé par Sketchometry, visitez le site Web www.sketchometry.org. Vous pouvez importer et ouvrir le dessin joint (Roller_Bearing.sketcho) dans le navigateur. Il n'y a que 3 paramètres d'entrée : l'axe y représente l'axe de rotation avec le point A étant le sommet des deux cônes (rouleau et une piste de roulement). Le point A' est le point correspondant pour la deuxième position des rouleaux et
