Резюме.

Я разработал эту маленькую коробку для размещения цифрового часового модуля DS3231SN.

Размеры светодиодного дисплея составляют 40,3 на 12,7 мм.
Зелёная печатная плата под светодиодным дисплеем имеет размеры 40,5 на 13 миллиметров.

Я сделал 3 версии.

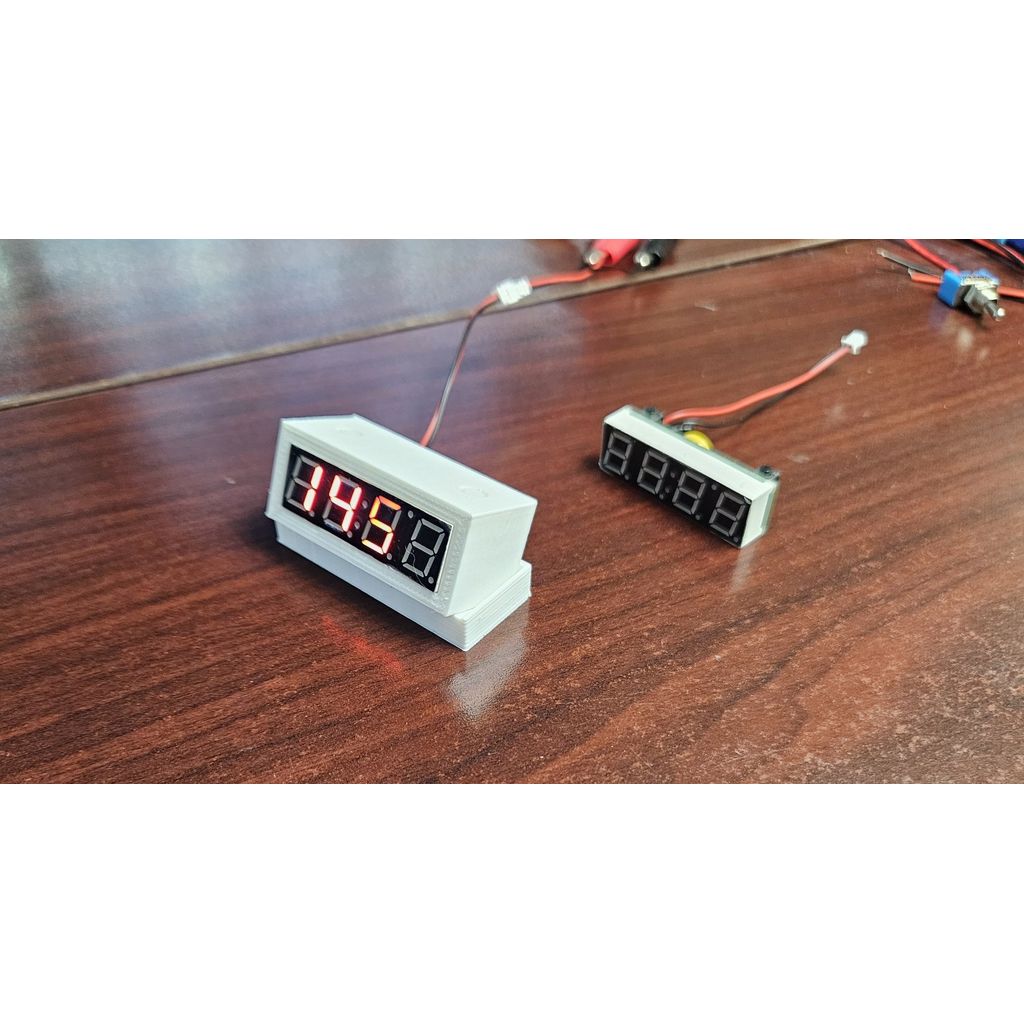

Автономный корпус модуля.
Модульный корпус с переключателем тумблера.
Модульный корпус с выключателем и монтажным каналом, чтобы я мог повесить его на верхний край выдвижного ящика. На картинке я использовал другой выключатель.

Я добавил 0,25-миллиметровый выступ к отверстию для переключателя. И я добавил пасхальное яйцо. Поверх этого 0,25-миллиметрового выступа, внутри полости переключателя находятся две маленькие кнопки, которые будут входить в два отверстия, совпадающих с двумя кнопками на модуле цифровых часов. После печати необходимо обрезать лишние части. На

Отрежьте 2 кнопки. Я использовал парную диагональную ножовку с прямым лезвием. Затем я использовал пинцет, чтобы поместить 2 кнопки в 2 отверстия и держал устройство вниз, пока я вставлял модуль. Это сложно, и вам нужно немного поработать аккуратно, потому что это очень плотная посадка. После того, как модуль буде

Это довольно плотная посадка, но модуль выпадет, если вы постучите по нему вверх ногами. Для вашей окончательной сборки вы можете добавить шарик силикона или каплю суперклея, чтобы удерживать модуль на месте.

Я также сделал подставку и крепление на DIN-рейке. Подставка предназначена для коробки меньшего размера без выключателя. Крепление на DIN-рейке предназначено для коробки большего размера с выключателем. Я вставил 3-миллиметровый латунный втулку в крепление на DIN-рейке. Я использовал 3х6-миллиметровый винт для их скрепления вместе.

Как приятно будет открыть панель машины и найти внутри 24-часовые цифровые часы. Я добавил выключатель, потому что, по моему мнению, двери закрыты примерно 99% времени.

Напечатано в PLA с толщиной слоя 0,2 мм и заполнением на 20%.
