バービー・ドライブイン

ドライブインのスクリーンとプロジェクターで、自分だけのバービースタイルのジオラマを作ってみてください。動画

このスクリーンには3.5インチの液晶ディスプレイとラズベリーパイゼロが収容されています。プロジェクターにはRGB LEDが搭載されています。このディスプレイエンクロージャーやプロジェクターは、他のプロジェクトでも利用できます。

ウェブインターフェイスとRPIのセットアップ情報はこちらです。ここに。

注意：小さな部品が窒息の危険になるので、子供には不適しています。


ハードウェア

• ラズベリーパイ ゼロ 2W
• ウェーブシェア 3.5インチ液晶ディスプレイ
• デュイノテック RGB LED モジュール
• ディスプレイエンクロージャ用の4本のM2x4ネジ。
• プロジェクター用の4本のM2x6ネジ

組み立て - プロジェクター

• LEDモジュール用のケーブルを取り付ける(注：私はヘッダーピンをはんだ外し、モジュールに直接ワイヤーをはんだ付けしました)。
• リールホルダーにリールを押し込む。
• プロジェクターの後部にリールホルダーを押し込みます。
• プロジェクターの前面にレンズを取り付けます。
• プロジェクターの前面にあるLEDモジュールを見つけてください。
• プロジェクターの後部をプロジェクターの前面に取り付ける。
• プロジェクターのベースを通るルートケーブル
• プロジェクターアセンブリをベースに押し込みます。

組み立て - スクリーン

• ケースの上部にヘッダーがあるようにディスプレイを配置してください。それ以外の配置では画面が中央からずれてしまうため、正常に動作しないでしょう。
• ホットグルーで画面を所定の位置に固定する。
• プロジェクター用のSDカードとケーブルをRPIヘッダーに挿入します。 注意：RPIとディスプレイの間のクリアランスのために、Dupontではなく4ピンJSTコネクタを使用しました。
• ディスプレイの上にRPIをインストールする。
• ケースの後部にネジを固定する。

クリエーリティ

CR-10

いや

いや

0.2 mm

25%

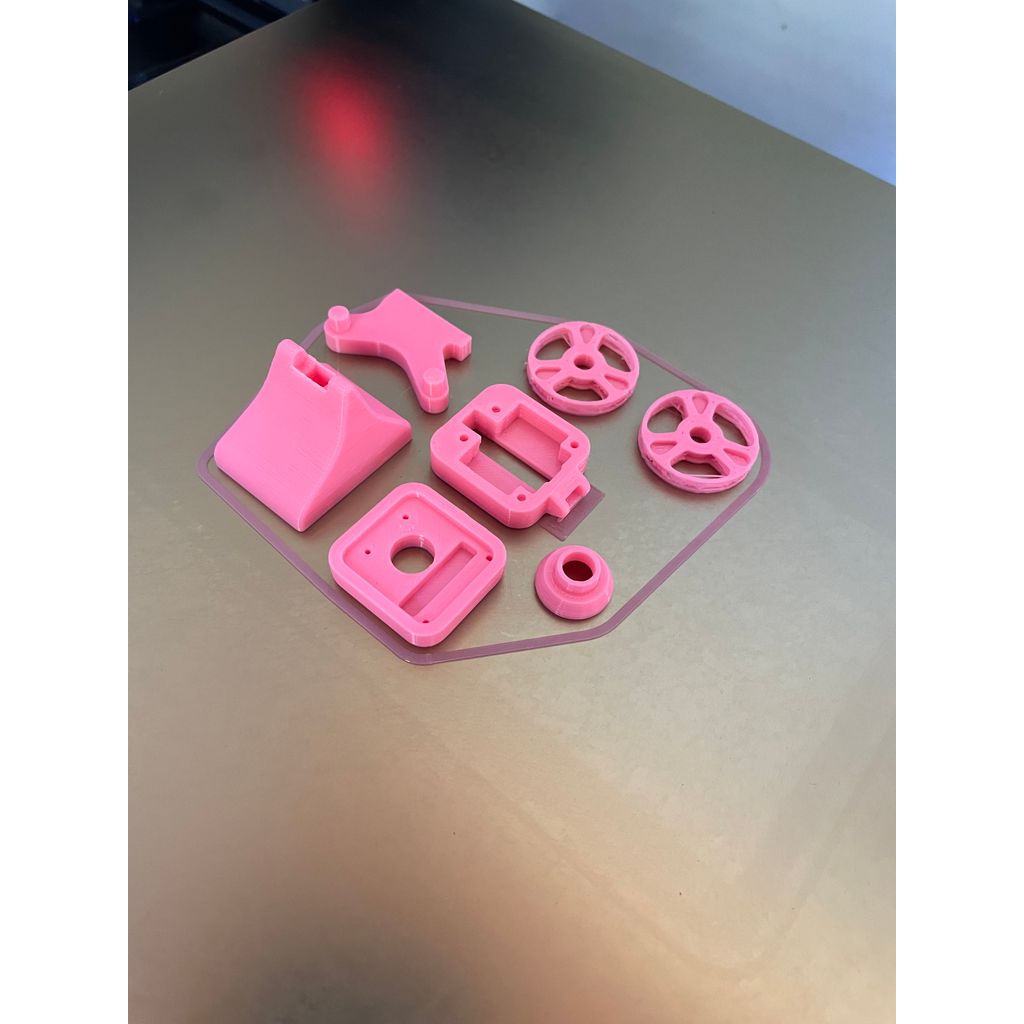

印刷の向きに関する画像をご覧ください。一部のパーツがわずかに変更されていますが、印刷の向きは変わっていません。印刷はかなり簡単で、サポートなしで印刷できるはずです。
