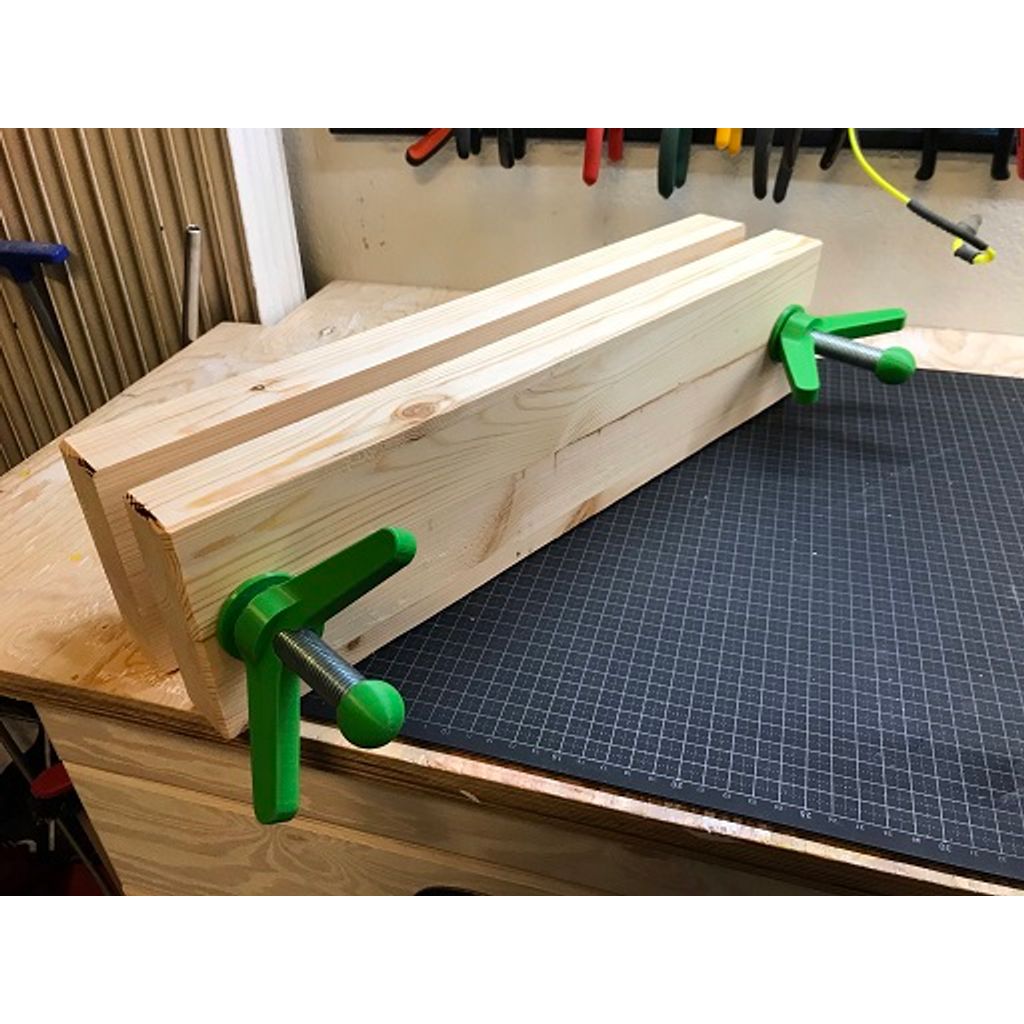

이것은 미터 M16 나사와 너트를 위한 간단한 구식 모ξ온 비스 키트입니다.

저는 Ender 3에서 다음과 같은 Cura 설정으로 부품을 인쇄했습니다:

• 레이어 높이: 0.2
• 셸: 벽 선 개수: 4 (중요!, 이 부분들은 강건해야 합니다)
• 채우기 밀도: 65%
• 플레이트 부착력 만들기: 브림
• 지원: 예
• 재료: PLA
• 워시어를 인쇄할 때는 브림이 필요 없고, 인필을 100% 로 설정해야 합니다.

당신은 이것이 필요합니다:

• 2개의 M16 미터 스레드 로드. 길이는 약 20~30cm입니다.
• 여섯 개의 M16 미터 너트
• 당신의 바이스를 위한 두 개의 동일한 나무 블록(하나는 앞면, 하나는 뒷면). 가능한 한 어떤 종류의 하드우드가 좋을 것입니다.

지시사항:

• 각 바이스 핸들에 M16 너트를 하나씩 붙입니다. 저는 이 작업을 위해 에포크시 접착제를 선호합니다.
• 두 개의 블록을 완전히 정렬한 상태에서 두 개의 16mm 구멍(왼쪽과 오른쪽)을 드릴하세요. 각 쪽에서 약 30mm 떨어진 위치에 완전히 중심을 맞춰 드릴하세요.
• 전방 블록의 구멍을 수평 방향으로 확대하세요. 여러분은 여유 공간이 필요할 거예요. 수직 방향으로 확대하지 마세요.
• 뒷면의 블록의 각 구멍에 M16 로드 하나를 넣으세요.
• 각 장치에 M16 너트를 넣고, 백킹 블록의 뒷면에 있는 M16 로드에 그것들을 나사로 고정하세요.
• 네 개의 나사를 이용해 후방 블록의 뒷면에 장치를 고정하세요. 테이퍼 나사는 사용하지 마세요, 플라스틱이 깨질 수 있거든요.
• 고정장치에 대한 각 로드에 하나의 너트와 하나의 와셔를 고정하고 신중히 조이세요. 결국 그것은 플라스틱이기 때문에 지나치게 조이지 마세요.
• 원하는 방법으로 벤치에 지지 블록을 고정하세요.
• 두 개의 고정된 M16 로드를 통해 전면 블록을 삽입하세요.
• M16 로드마다 하나의 핸들과 하나의 와셔를 나사로 고정하세요.
• M16 로드마다 하나의 엔드 캡을 조인다.
• 완료되었습니다.

크리에이리티

엔더 3

아니에요.

예.

0.20

65% (세탁기의 경우는 100%)
