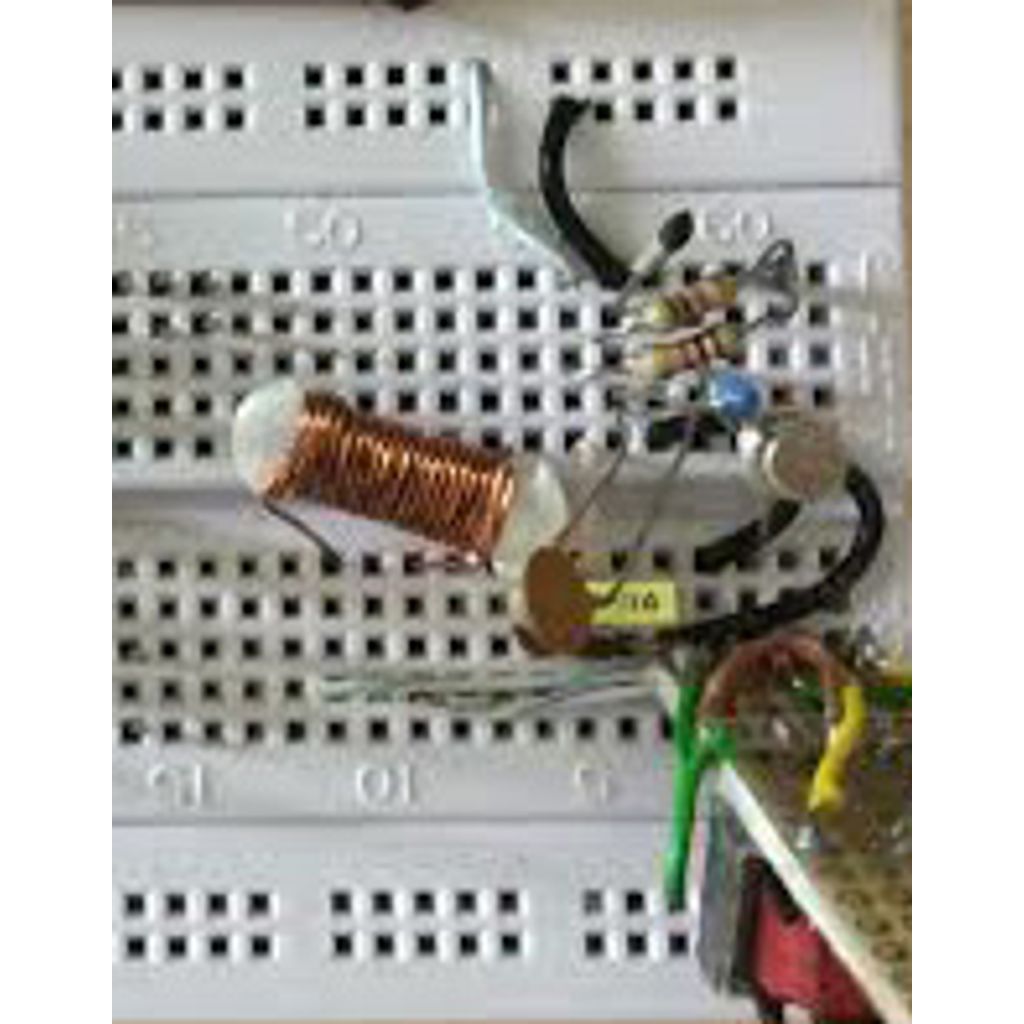

Un cadre simple pour supporter un inducteur à une seule couche. Je l'ai personnellement utilisé pour un amplificateur de classe E.

Suivez les mises à niveau et d'autres CHOSES @http://accedtech.wordpress.com/

IMPRIMER : agrandir ou réduire selon la taille de l'inductance dont vous avez besoin. Il est préférable d'imprimer avec une hauteur de couche de 0,15 et une épaisseur de coque de 0,8 mm.

Vous pouvez calculer l'inductance en vous basant sur la formule classique de Wheeler pour l'inductance à une seule couche (noyau d'air, enroulement serré), qui remonte à l'ère de la radio des années 1920 :

L = 0,001N2D/((228D/2) + 254l)

Où :
L est l'inductance en henrys.
D est le diamètre de la bobine en mètres.
l est la longueur de la bobine en mètres (>0,8 rayon)
N est le nombre de tours.
Le diamètre est mesuré du centre du fil au centre de la bobine, et jusqu'au centre du fil situé de l'autre côté.

Cette formule s'applique à des fréquences 'basses' (<3 MHz) en utilisant un fil de cuivre émaillé (fil magnétique) étroitement enroulé.

De petites réductions de l'inductance obtenues peuvent être réalisées en écartant légèrement les enroulements. Cela réduira également l'auto-résonance. D'autres combinaisons de diamètre de fil et de bobine peuvent être essayées, mais les meilleurs résultats sont généralement obtenus lorsque la longueur de la bobine est égale à son diamètre.

Si vous avez besoin d'une bonne stabilité d'induction en présence de vibrations, alors enroulez la bobine sur un support fabriqué à partir d'un plastique non magnétique ou d'un moule en céramique approprié, et verrouillez les enroulements à l'aide de colle époxy ou d'un autre adhésif approprié.
