원위에 인쇄할 수 있는 상자들

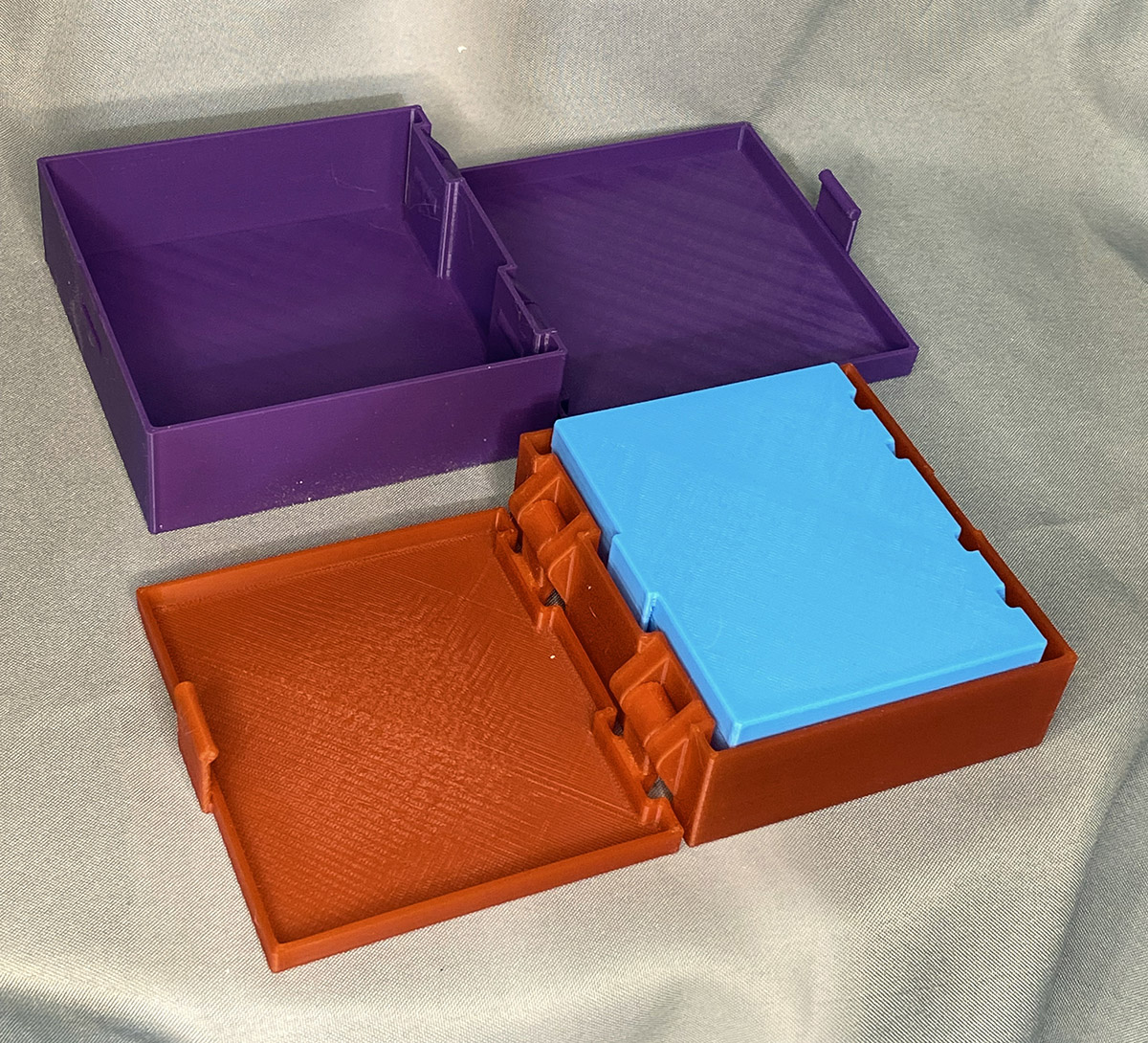

서로 들어가는 6개의 상자를 포함시키세요.

Fusion360 f3d 파일로 사용자 정의가 가능하다 (ParameterBoks-V6 v7.f3d)

박스 크기는 Fusion 360으로 완전히 사용자 정의할 수 있습니다.

슬라이저 설정(Simplify 3D):

상자의 벽 두께는 1.6mm로 설정되어 있고, 최고의 결과를 위해서는 0.4mm를 사용하십시오.
압출 너비와 직경은 벽에 채워지지 않도록 하며, 오직 4개의 직선만 있습니다(사진 참조).

4개의 노즐 라인이 있는 벽, 그리고 더 깨끗한 벽을 위한 인필 없음:

2개의 아우트라인 Shel을 사용하세요:

Fusion 360 매개변수:

시작하세요.매개변수는 BoxSizsNo = 1인 경우의 최소 상자 크기입니다.

게다가매개변수는 각각의 BoxSizsNo마다 크기가 증가하는 것입니다.

예시: BoxSizsNo=5인 경우, 상자의 길이는 다음과 같습니다:

(<)시작하세요.길이 +(게다가길이 * (BoxSizeNo-1) (BoxSizeNo = 5 인 경우. 상자는 크기가 4배로 증가합니다)게다가크기)

= 80mm + (5mm * (5-1)) = 80mm + 20mm = 100mm. 너비와 높이도 같은 방식으로 계산됩니다.

그것은게다가여기에서 사용된 매개변수는 상자들이 서로 잘 맞도록 하기 위한 최소 크기입니다.
(BoxSizeNo 2는 BoxSizeNo 3에 들어갈 수 있고, 이런 식으로 계속 됩니다)

커버 높이, 인치, 및 록 크기는 상자 크기가 증가함에 따라 약간 증가합니다.

Fusion 360 매개변수 시트:
