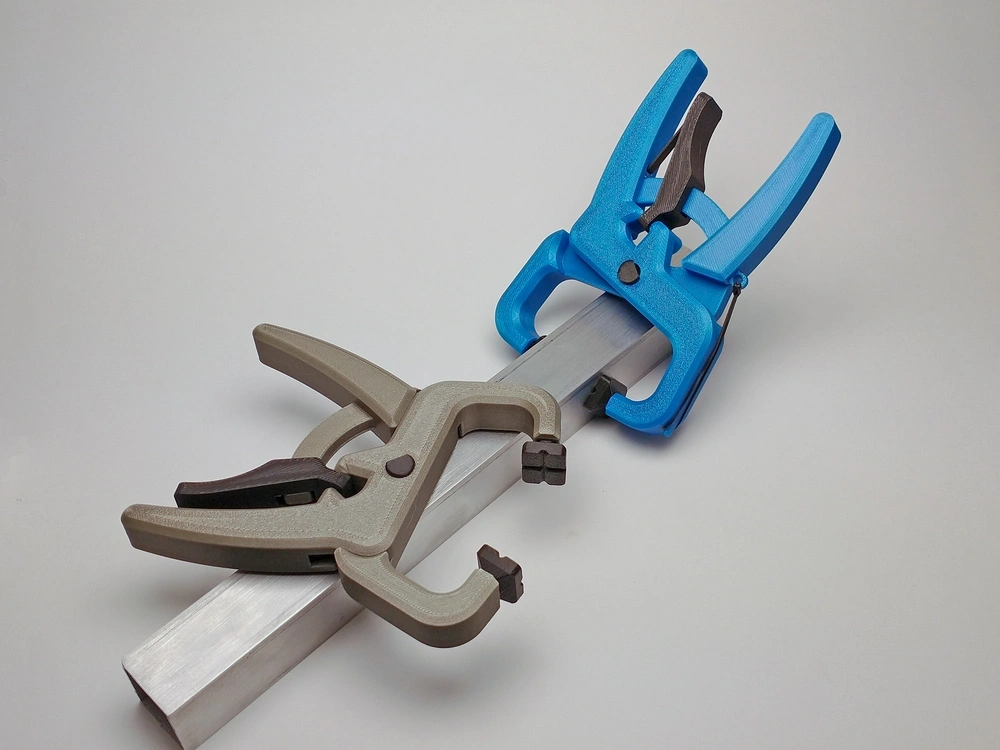

Это 3D-печатный Irwin Handi-Clamp.Ручной зажим Irwin.。 Нажатие на рукоятку закрывает его на заготовке, а механизм с автоматическим замком обеспечивает его удерживание в закрытом состоянии. Для его разблокировки достаточно просто нажать на рычаг. Идеально подходит для зажимных работ, требующих легкого нажатия и выполнения одной рукой. Развод 0-39 мм

Все детали можно сжать или защелкнуть друг с другом без использования клея или крепежных элементов. Если вы хотите, чтобы зажим автоматически отскакивал, вам понадобится небольшая резинка, похожая на ту, что используется на зеленых луках.

Печать.
Вы хотите напечатать его как можно прочнее. Я использую PLA с 5 внешними линиями и 30% заполнением. PLA с CF-наполнителем будет ещё лучше. Я использовал толщину слоя в 0,2 мм.

Штанги и рычаги крепежных приспособлений должны быть укреплены в определенных зонах, как показано на последней фотографии. Я рекомендую вручную добавлять опоры в соответствии с инструкциями, а не включать автоматическую функцию укрепления везде.

Сборка.
В пружинном механизме есть несколько встроенных деталей для мыши, которые необходимо сначала отсоединить. Затем короткие концы пружины вставляются в пазы на боковой ручке рычага. Они должны защелкнуться на своём месте.

Затем просуньте рычаг через изогнутый стержень на стороне рукоятки и соберите две части рукоятки вместе. D-образный штифт должен быть установлен с натягом, но вам может понадобиться слегка ударить по нему молотком, чтобы он засел на место.

Чтобы он автоматически выскакивал, вам нужно протянуть тонкую ленту через кольцо на стороне рукоятки, а затем зацепить другой конец за небольшой выступ на другой стороне, как показано на пятой фотографии.

Операция
Закрытие сжимающего зажима заставляет его скользить вдоль изогнутого стержня. Когда вы прекращаете сжатие, он автоматически фиксируется на месте. Нажатие на конец зажима разблокирует его. Обратите внимание, что после того, как зажим зафиксируется, пружина листа может не касаться конца рычага. Функция пружины заключается в том, чтобы пер
