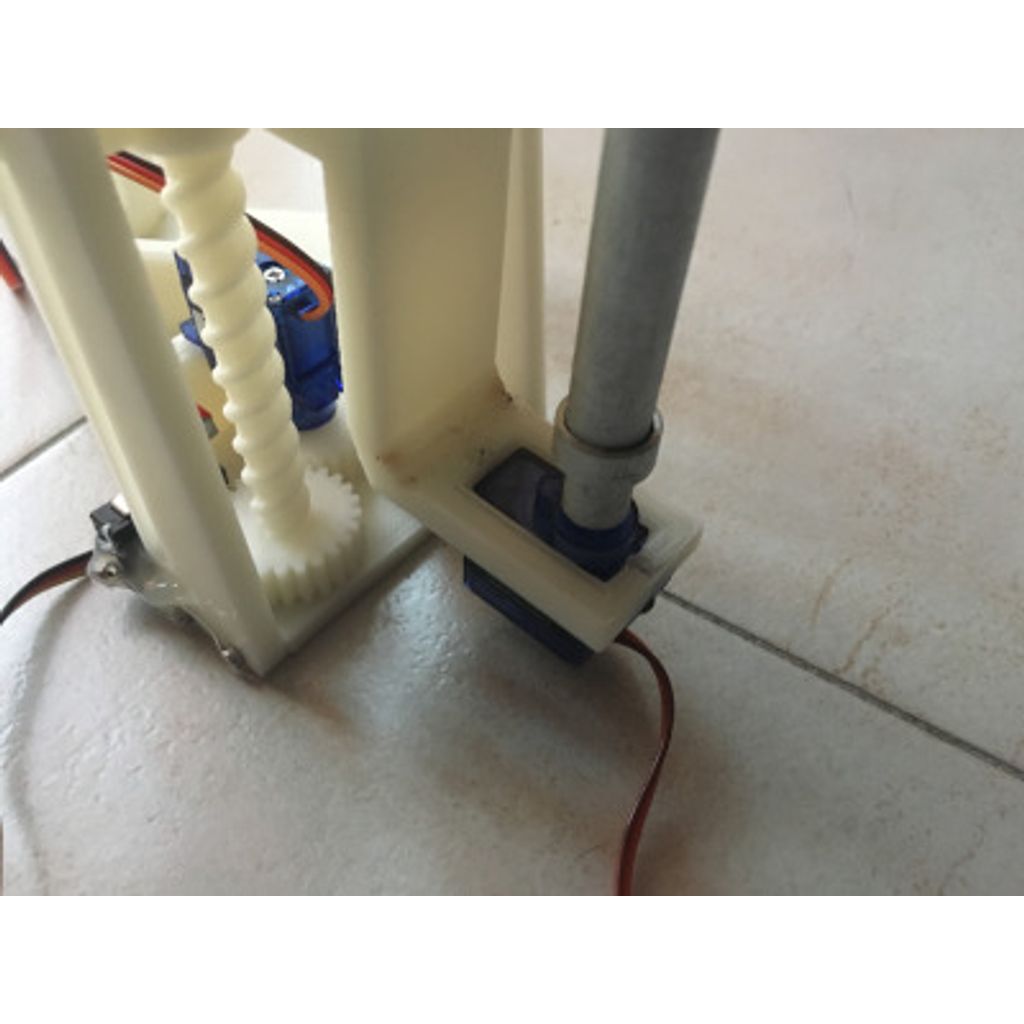

Mon système de levage pour le dôme de R2D2. Après avoir construit le dôme à partir de...M. Baddeley.J'ai commencé à chercher un bon système de levage à utiliser avec lePeriscope.et lescanner de vie, mais je n'ai rien trouvé qui me satisfaisait, alors j'en ai conçu un moi-même.

Tout semble fonctionner correctement, alors maintenant je le partage avec tout le monde.

Pour fabriquer un système complet, vous devez imprimer :

• 1 bague supérieure.
• 4 vis.
• 2 ascenseurs.
• 2 bases.
• 2 vitesses
• 2 interrupteurs d'extrémité.
• 2 barres gauches avec des espaceurs.
• 2 barres droites avec des espaceurs.

Bref, si vous voulez juste utiliser un seul ascenseur, il n'y a bien sûr aucun problème...

Vous pouvez consulter des informations supplémentaires sur les pages de mon blog relatives à l'ascenseur :

Prusa.

i3 MK2S.

Ça n'a pas d'importance.

Oui.

Toutes les pièces sont déjà tournées pour être imprimées. Certaines pièces ont besoin de supports et d'autres ont besoin d'un remplissage élevé. Je suggère également au moins 3 périmètres pour rendre les pièces un peu plus solides.

Veuillez noter que vous devez imprimer 2 vis pour chaque ascenseur et il serait bien mieux de les imprimer tous en même temps. Ce sont des objets minces et hauts, donc si vous n'en imprimez qu'un seul, vous pourriez avoir des problèmes au niveau du sommet. Aussi, vous devriez les imprimer LENTEMENT.

Pour les vis et les ascenseurs, je suggère une résolution de 0,2 pour qu'ils glissent mieux. Toutes les autres pièces peuvent être imprimées à 0,3 sans problème.

Après l'impression, vérifiez si tout s'adapte correctement. La partie de l'ascenseur et les vis ont une grande tolérance, mais je vous suggère de poncer un peu les vis pour les rendre plus lisses.
Collez les barres à l'anneau supérieur (si vous utilisez de l'ABS, vous pouvez utiliser de l'acétone), mais ne les collez pas à la base car vous pourriez avoir besoin de désassembler le système pour remplacer une pièce.

Vous avez un support supérieur pour un micro-interrupteur, mais je n'en ai pas créé un pour le bas car vous devez vérifier où le placer en fonction de l'interrupteur lui-même (j'ai juste utilisé de la colle chaude pour placer le mien au bon endroit).

Pour coller l'anneau supérieur au dôme, utilisez quelque chose de vraiment solide car tout le système est un peu lourd. Encore une fois, vous pouvez utiliser la soudure à l'acétone si vous imprimez en ABS.
