これはモジュラーホビーサーボのリニアアクチュエータジョイントアセンブリです。ロボット組み立ての楽しさをお楽しみいただくために設計されたTiny_CNC_Collectionの一部です！

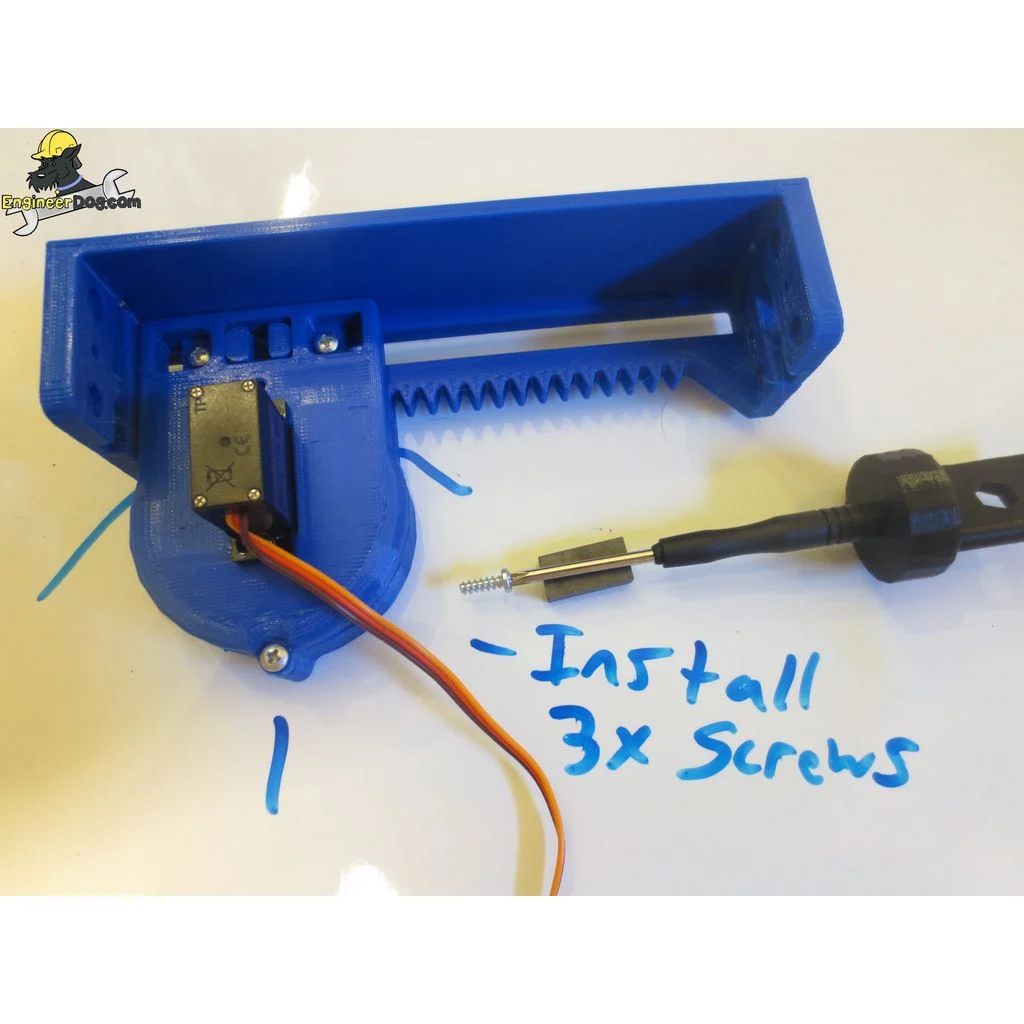

サポートや後処理なしで全ての部品を印刷できます！すべてをドライバーと1種類のネジで組み立てることができます。組み立ての手順は写真でご覧いただけます。

仕様：無荷重の繰り返し動き制御では、位置制御の影響を受ける前に、最大100gまでで±0.076 mm(.003インチ)の動きが可能です。移動限度は80 mm(3.14インチ)です。

このプロジェクトに関するすべての情報はこのページにあります。
http://engineerdog.com/tinycnc

必要なハードウェア サーボ:https://www.amazon.com/RioRand-MG90S-Metal-Geared-Helicopter/dp/B00M8SR0ZK/ref=as_li_ss_tl?ie=UTF8&qid=1533544090&sr=8-3&keywords=mg90+servo&linkCode=sl1&tag=engin09-20&linkId=bab41ca93adb7ed7bc5a44287879d527&language=en_US
お勧めの素材：https://www.amazon.com/RioRand-MG90S-Metal-Geared-Helicopter/dp/B00M8SR0ZK/ref=as_li_ss_tl?ie=UTF8&qid=1533544090&sr=8-3&keywords=mg90+servo&linkCode=sl1&tag=engin09-20&linkId=bab41ca93adb7ed7bc5a44287879d527&language=en_US
全ての部品が同じ素材である限り、任意の素材で印刷できます。
。
。
また、組み立て用の部品の設計方法についてのブログ記事もあります。https://engineerdog.com/2018/05/08/design-for-assembly-tips-building-a-better-3d-printed-linear-actuator/
。
。
。
。

※注意1：STEPファイルが含まれていますので、お客様のニーズに合わせてさらにカスタマイズしていただけます。これらのファイルをお楽しみください。ただし、共有ライセンスを尊重しながら自由に使用してください。
。
**備考2: 印刷した場合は、写真を撮って作ったものを共有してください!これらのデザインがどのように活用されているのかを見てみたいです。
。

https://www.youtube.com/watch?v=ONyozF7GVAA

問題ないです

いや

.2 mm

10%

記載された性能を達成するには、印刷設定が非常に重要です。rn-上部と下部のすべての側面に3つの境界線で印刷してください。(ノズル径0.4 mm)rn-部品は、読み込んだときの向きで印刷しなければなりません！
