Construisez votre propre chaîne d'entraînement avec le script Parametric Chain.scad.
ou utilisez simplement l'un des exemples (test_chain.scad)

Exemple 1

• Un assemblage/démontage facile, mais pas vraiment solide.
• Un surplomb de 35° et un espace de 0,4 mm rendent l'impression facile.

Exemple 2

• De la même manière que l'exemple 1, mais avec une charnière à clic (plus solide).

Exemple 3

• Une chaîne vraiment forte, mais qui ne peut pas être décomposée.

Exemple 4

• De la même manière que l'exemple 3, mais le premier maillon de la chaîne a une charnière à clipsage rapide.

Exemple 5

• Une autre charnière de chaîne facile à assembler/démontable.
• Cette chaîne est plus grande que les autres exemples.

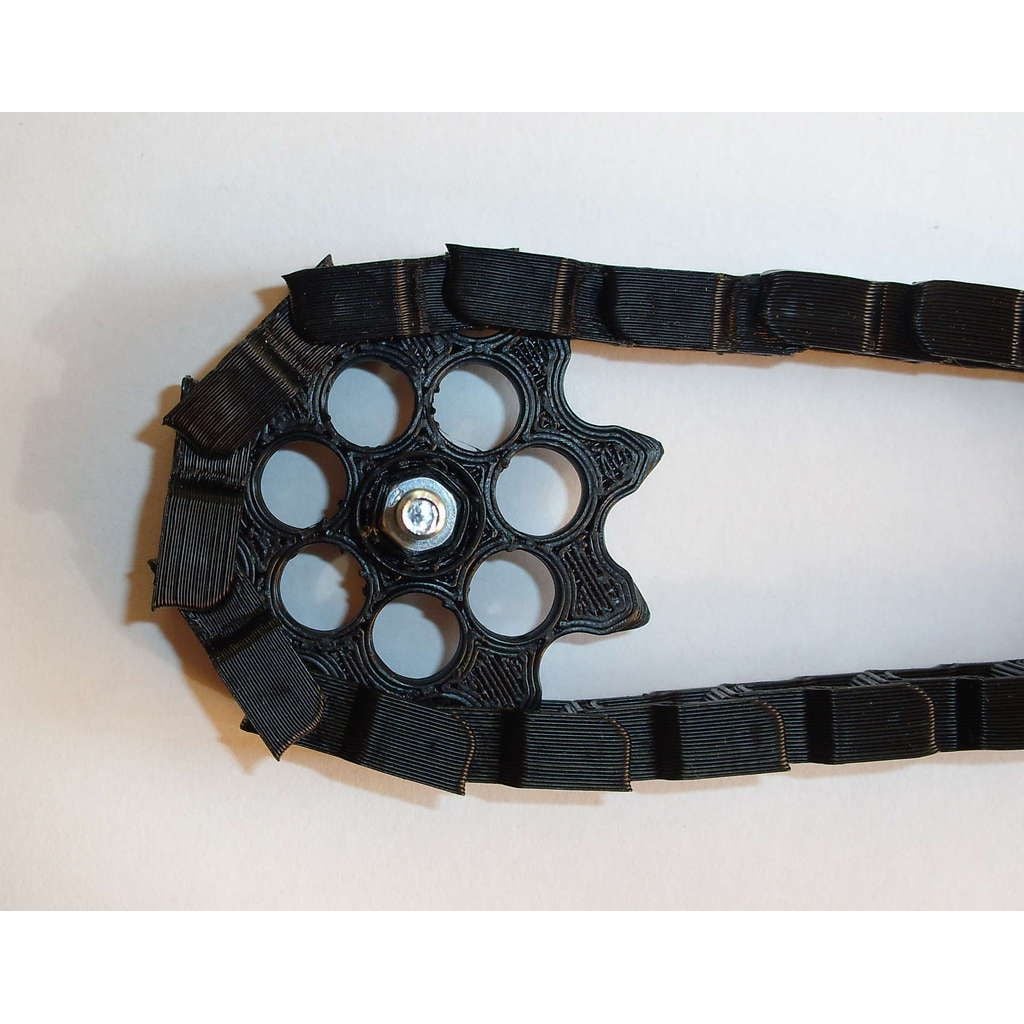

Exemple d'équipement 1

• Ça convient pour les exemples 1 à 4.
• 9 dents.
• Trou pour écrou hexagonal M4

Exemple d'engrenage 2

• Ça convient pour les exemples 1 à 4.
• 20 dents.
• Trou pour écrou hexagonal M8.

Exemple d'équipement niveau 3

• Ça convient pour les exemples 1 à 4.
• 8 dents.
• Support de moteur de 5 mm (besoin d'un écrou M3 + vis pour fixer)

Exemple d'équipement de niveau 4.

• Ça s'adapte à l'exemple 5.
• 15 dents.
• Trou pour écrou hexagonal M6

Imprimez la chaîne cinématique sans support et avec un remplissage solide.

Je l'imprime en ABS avec une buse de 0,5 mm et une hauteur de couche de 0,27 mm.
