ЭтоМаленькая, специально разработанная модель диагностического теста.Создано для воспроизведения повторяющегося поверхностного артефакта, связанного с мостом, наблюдаемого на принтере Prusa CORE One.

Модель намеренно проста и минималистична. Она представляет собойНе предназначен как функциональная или эстетическая часть., но в качествеКонтролируемый тестовый случай.чтобы помочь выявить первопричину артефакта.

Для чего предназначена эта модель.

Репродуцируя.Дефекты поверхности, связанные с мостом.Сравнение поведения по всем параметрам:

• Разные принтеры.

• Разные нити / цвета.

• Различные версии или профили слайсера.

Проверяем, является ли проблема следующей:

• связанное с слайсером

• Связанное с прошивкой.

• связанные с оборудованием

• Зависящий от нити.

Что представляет собой эта модель.Нет.для

• Тестирование силы.

• Сравнительный анализ качества печати.

• Механическое использование.

Печать контекста (настройка ссылки)

Артефакт был воспроизведён при следующих условиях (указывается только для справки):

• Принтер:Prusa CORE One.

• Слайсер:PrusaSlicer.

• Сопло: 0,4 мм.

• Высота слоя: 0,20 мм.

• Материал: PLA (протестировано несколько цветов)

• Охлаждение: изменения вентилятора не имели заметного эффекта.

• Масштабирование/вращение геометрии: Не наблюдалось никакого эффекта.

Мои лучшие настройки на данный момент:

• Принтер:Prusa CORE One.

• Слайсер:PrusaSlicer.

• Сопло:Стандартная латунь толщиной 0,4 мм.(не HF)

• Высота слоя:0,20 мм.

• Материал:ПЛА от Prusament.

  • Были протестированы несколько цветов, но, похоже, это не имеет значения.

• Охлаждение:100% фанат.

  • Изменения не имели заметного эффекта.

• Температура:230C.

  • Попробовал 225-230. 230 кажется немного лучше, но не значительно.

• Толстые мосты: Кажется, это полный провал.Держись подальше..

• Скорость моста:18 мм/с..

  • Попробовал 10-50 мм/с.

  • 8-27 мм/с, похоже, является приемлемым диапазоном.

  • Без скорости полностью удалить артефакты невозможно.

• Соотношение расхода на мосту:1.8.

  • Рабочий диапазон, похоже, составляет 1,75-1,85.

  • Я попробовал множество комбинаций скорости и соотношения потока нижнего/верхнего моста, но более высокие значения приводили к большему количеству артефактов, а более низкие - к недостаточному экструдированию мостов, что приводило к их недостаточной склеиваемости.

Я также пытался отрегулировать скорость всех функций слайсера, чтобы выровнять объемный расход между мостом и другими частями печати. Соответствующая скорость для периметров и заполнения составляет около 30 мм/с.

Я пока не убеждён, что это необходимо или что это существенно меняет ситуацию, поэтому считаю это необязательным.

Выявленная проблема.

Проблема возникает.В начале участка моста.А затем стабилизируется. Это повторяется на разных геометрических фигурах. Я также пробовал квадратные и прямоугольные формы, но это не имеет значения. Угол моста не имеет значения, проблема возникает в начальной части печати, независимо от того, где начинается печать моста.

Проблема начинается с выпуклости вверх в начале первых напечатанных участков моста, которые затем провисают из-за недостаточной экструзии, прежде чем стабилизироваться и превратиться в хороший мост на оставшуюся часть печати.

Детали модели.

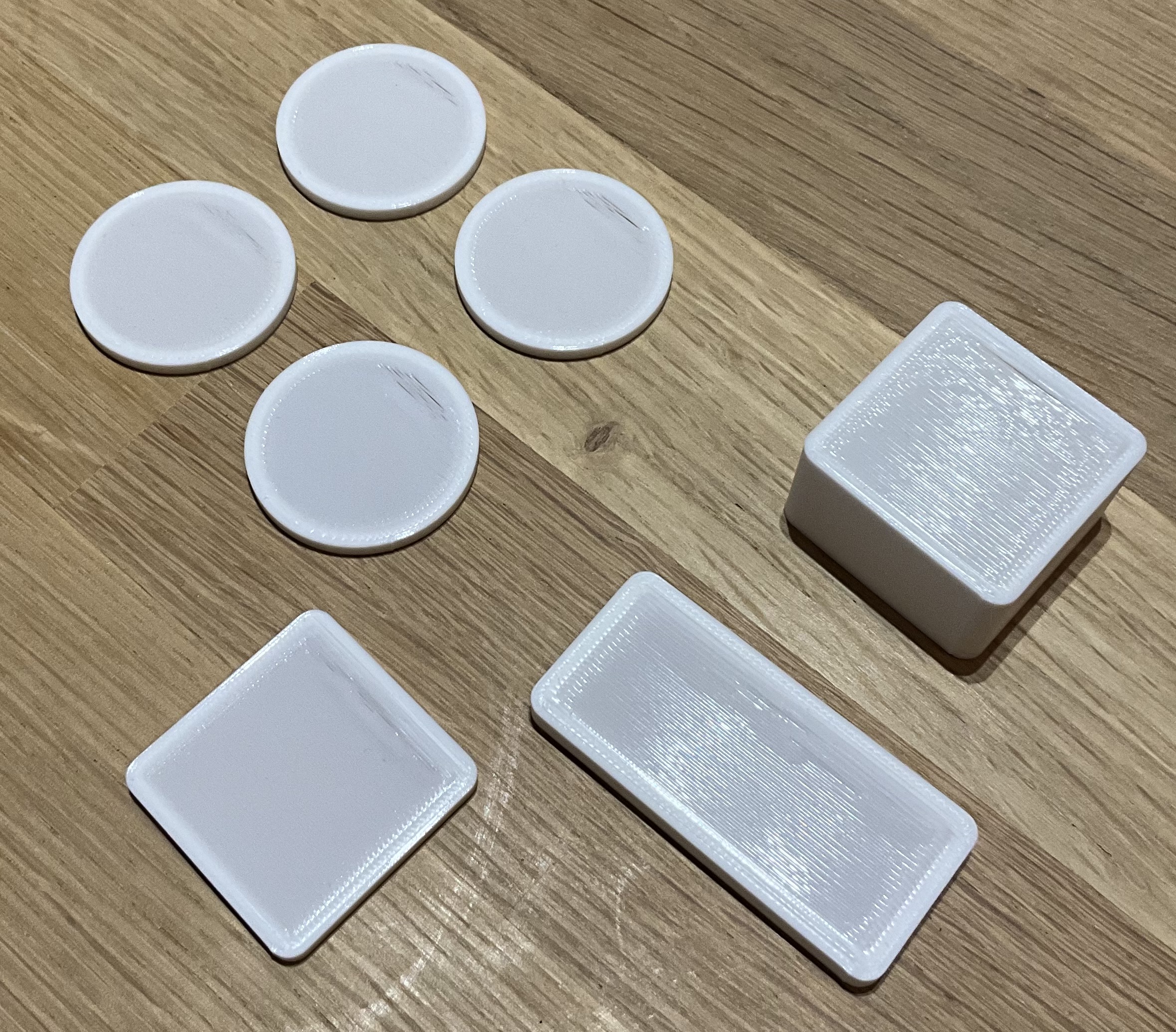

Изначально я использовал прямоугольные и квадратные модели, но в итоге остановился на этой круглой модели, поскольку форма, похоже, не имеет значения, а круглая модель проще в использовании, так как ей не требуется какой-либо организации на тарелке. Разработана, чтобы включать в себя:

• Мост, контролируемый одним экструзионным слоем.

• Немедленный переход от твердых стен к экструзии моста.

Геометрия была сделана компактной, чтобы позволить:

• Быстрая итерация.

• Высокая повторяемость.

• Легкое сравнение различных конфигураций.

Будущие соображения.

• Модель ограничена высотой слоя 0,2 мм и предназначена для сопла 0,4 мм. Добавьте больше вариантов для других сопел и высот слоёв.

Почему это существует.

Эта модель существует для того, чтобы поддерживатьУсилия по отладке сообщества.. Если вы видите тот же артефакт — или не видите — эта информация является ценной.
