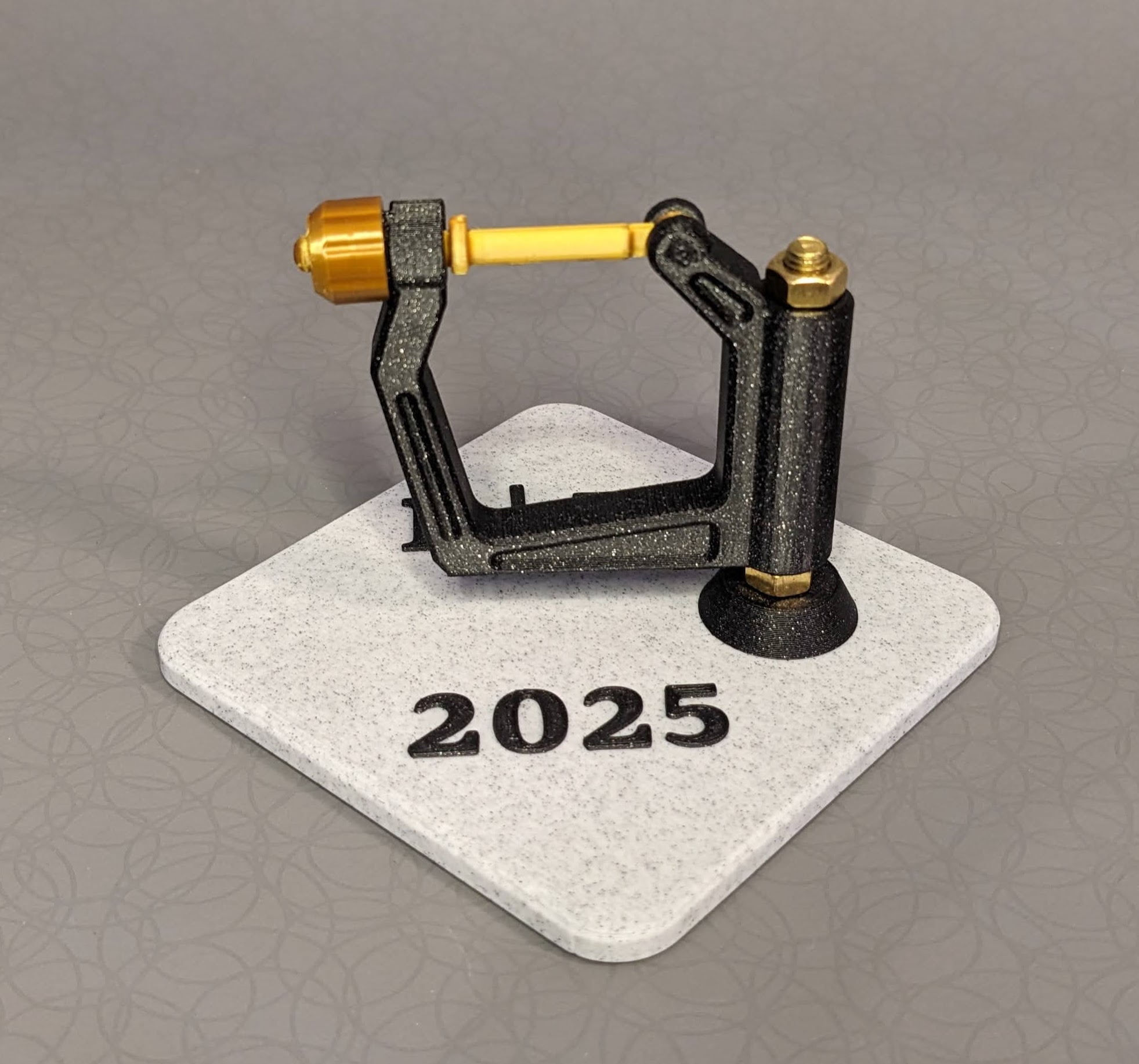

Voici un modèle d'accoudoir de rame. J'ai fabriqué ce modèle comme cadeau pour leur mariage : vous pouvez rouler de l'argent papier comme une rame.

J'ai trouvé l'inspiration dans une photo de véritables caleçons de rameurs, tels que vendus par exemple par Concept2.

La partie supérieure est en fait fonctionnelle : l'écrou peut être vissé et maintient le cadenas de l'aviron fermé, et la goupille peut pivoter.

Imprimez les instructions.

J'ai imprimé toutes les pièces en PLA avec les Diskhelpers supplémentaires indiqués pour augmenter l'adhérence au lit d'impression.

(Cliquez avec le bouton droit sur la partie → Ajouter une partie → Galerie → DiskHelper)

J'ai utilisé du Prusament Galaxy Black et du Prusament Marble Grey.

La base s'imprime facilement sans ajouts supplémentaires.

Vous pouvez utiliser la base pour écrire des salutations ou des initiales, lorsque vous l'utilisez comme cadeau.

Instructions d'assemblage

En plus des pièces imprimées, vous avez besoin d'une vis M5 x 50 mm avec deux écrous.

La goupille mobile est fixée avec une petite partie de filament : utilisez une petite foreuse de 2 mm par exemple et nettoyez les trous. Mettez la partie courte de filament et utilisez votre fer à souder pour faire fondre le PLA aux coins. Maintenant, les pièces ne se détacheront plus.

Les modifications sont les bienvenues.

N'hésitez pas à remixer la partie avec les fichiers FreeCad joints.
