これはエンダー5用のブレースです。プリンターは40 mm×20 mmの押出しプロファイルで構成されており、長い寸法はX軸を強化し、X軸は最も軽量の可動部品(ホットエンドと冷却装置のみ)です。Y軸は、はるかに重いY軸ガントリによる動きに抗いきるために20 mmのプロファイルに依存しています。私はこれがわざとそうした設計だと思っており、構

私はアマゾンのPETGでこの部品を印刷しました。.2 mmの層厚で、6面

あなたは3/8のネジ付きロッドが2本必要になります。私は自分のロッドを19.5インチに切りました、そしてプリンタに部品を簡単に取り付けたり、すべてのボルトを簡単に締めたりできました。8個のナットとワッシャー、16個の5 mmボルト、それに合わせたTナットも必要になります。ナットを取り付けるときは、ブレースがスムーズに動くようにし、

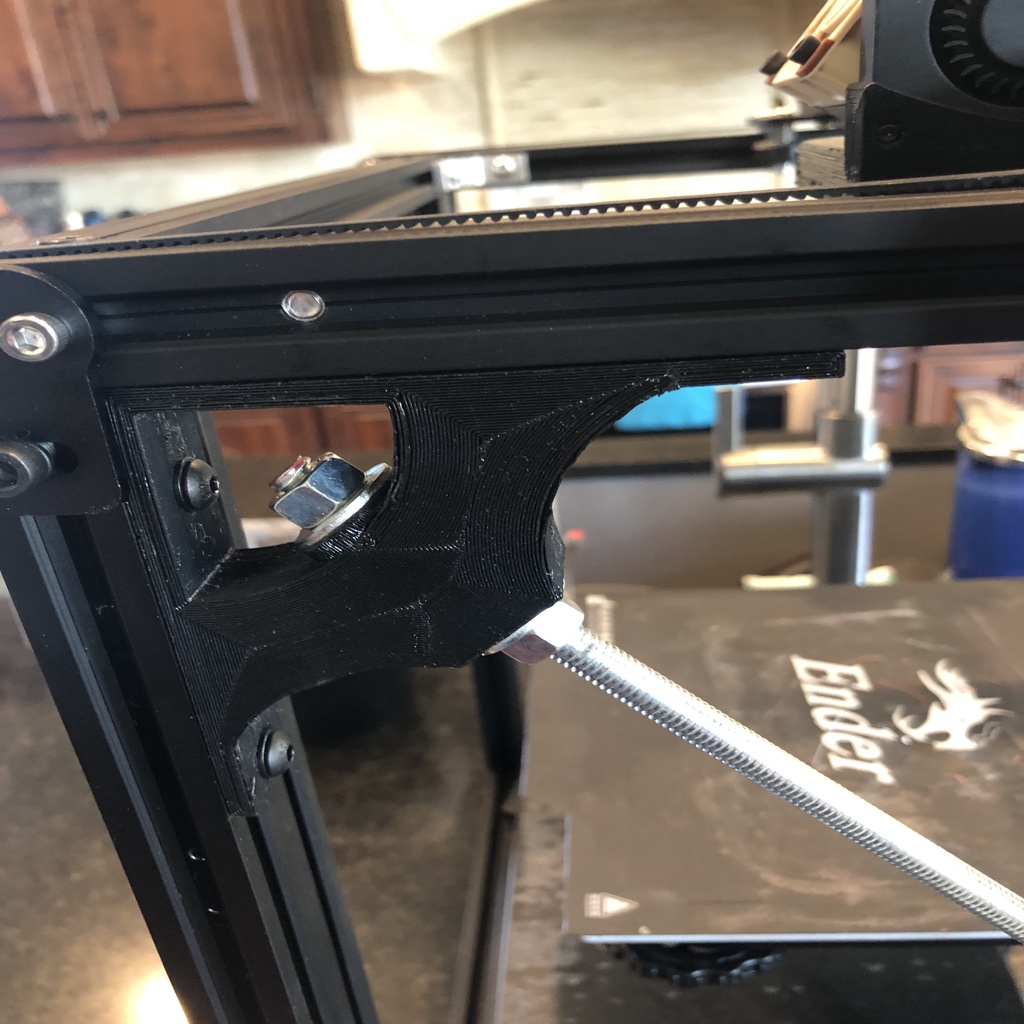

取り付けの際、溝に「V」がインセットされている側面があることに注意してください。この側面は垂直面用です。両側面に1つずつありますが、プリンタは立方体の長方形なので、ネジ付きロッドの角度は45度ではないので、ブレースを適切に配向する必要があります。標準構成では、上部ブレースがY軸ベルトと干渉する可能性があります。これはそんなに大きな問題ではないと思います。少し砂紙で

取り付けの際には、機械工の定規を使用するか、側面を角から角まで測定して、ブレースを締め付ける前に完全に正方形であることを確認する必要があります。そうすることで、Y平面の柔らかさを完全に排除することができます。

編集：以下のコメントのおかげで、5/8ロッドを3/8ロッドに変更しました。
