¡Hola a todos!

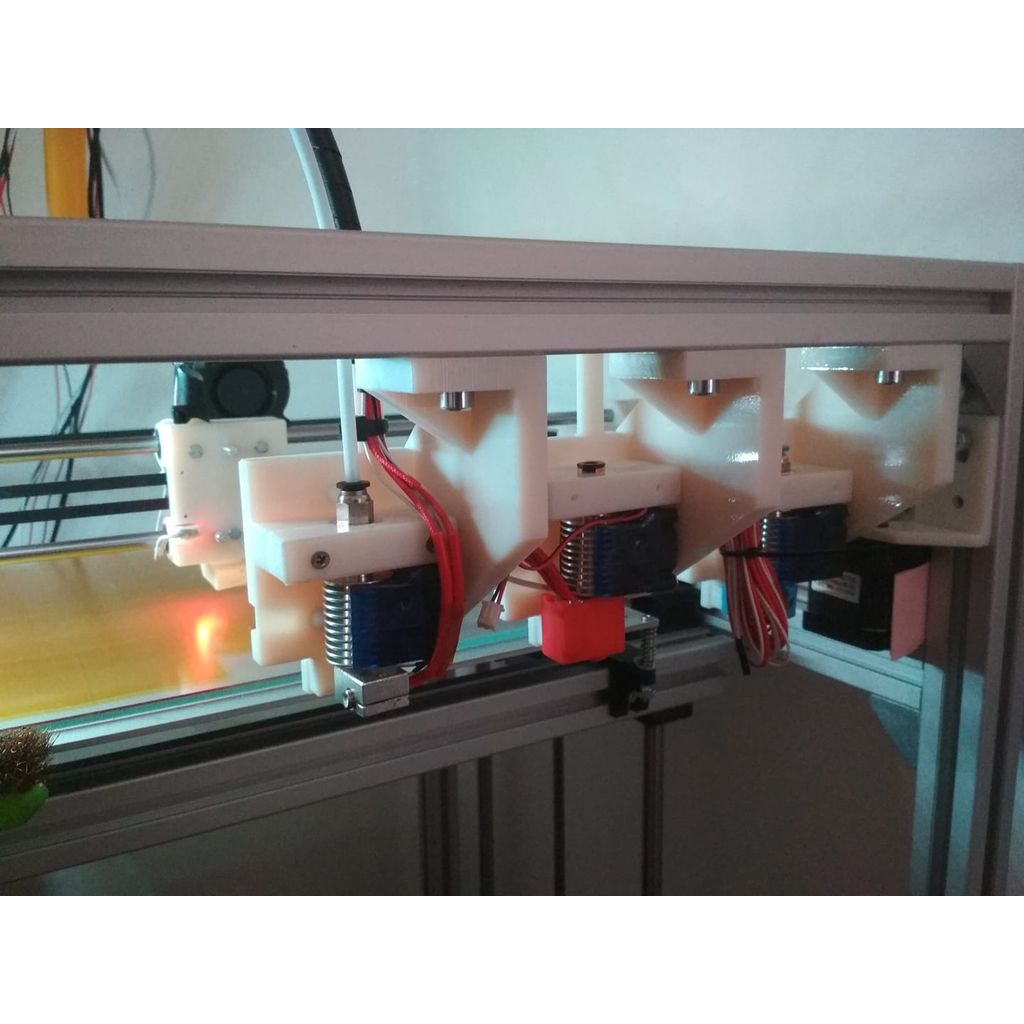

Aquí hay un sistema de cambiador de herramientas para Hypercube Evolution.
Puedes usar el carro X de stock.

Los imprimo en una máquina Eden500 polyjet. Así que no puedo aconsejarte cómo imprimirlo en FDM.

Necesitas poner un espaciador de 3 mm entre el Bl Touch y el soporte.
En la imagen del ensamblaje, no puedes ver los pines de posicionamiento del carro X. Están (4 piezas) entre el carro X de stock y el accesorio de base.
Para el "mecanismo de bloqueo", necesitarás imanes planos de 6 mm de diámetro, 3 para la base y 3 para cada soporte de herramientas.
Opcionalmente, puedes poner imanes 1-1 en el soporte de la herramienta de estacionamiento y en la abrazadera de la herramienta, para asegurar que la herramienta de estacionamiento permanezca donde debería.
Para el fin de carrera óptico, necesitas perforar uno o dos agujeros.

El soporte de la herramienta de estacionamiento es adecuado para la extrusión de aluminio 3030, y necesitas limar la parte superior, inferior y un lado del pasador de sujeción. Está diseñado exactamente con la misma forma que el orificio en la cabeza de la herramienta, por lo que es necesario eliminar un poco de material para que se pueda unir y desunir libremente.

2019.04.14
Pinzas de herramienta modificadas (era difícil insertar el hotend, ahora es más fácil).

• Añadido el soporte para el hotend VOLCANO.
• Se añadió el soporte del hotend del CR-10 (se rediseñará, es solo un diseño rápido).
• Añadido diferentes tipos de abrazaderas de herramientas (V6, Volcano)
