Примечание: Я заметил серьезные различия в механизме шарнира при печати нескольких из этих контейнеров. Теперь это переработанная версия. Все старые ревизии были перемещены в папку Архив. Старая страница также была сохранена в формате PDF, если вам больше нравятся старые версии.

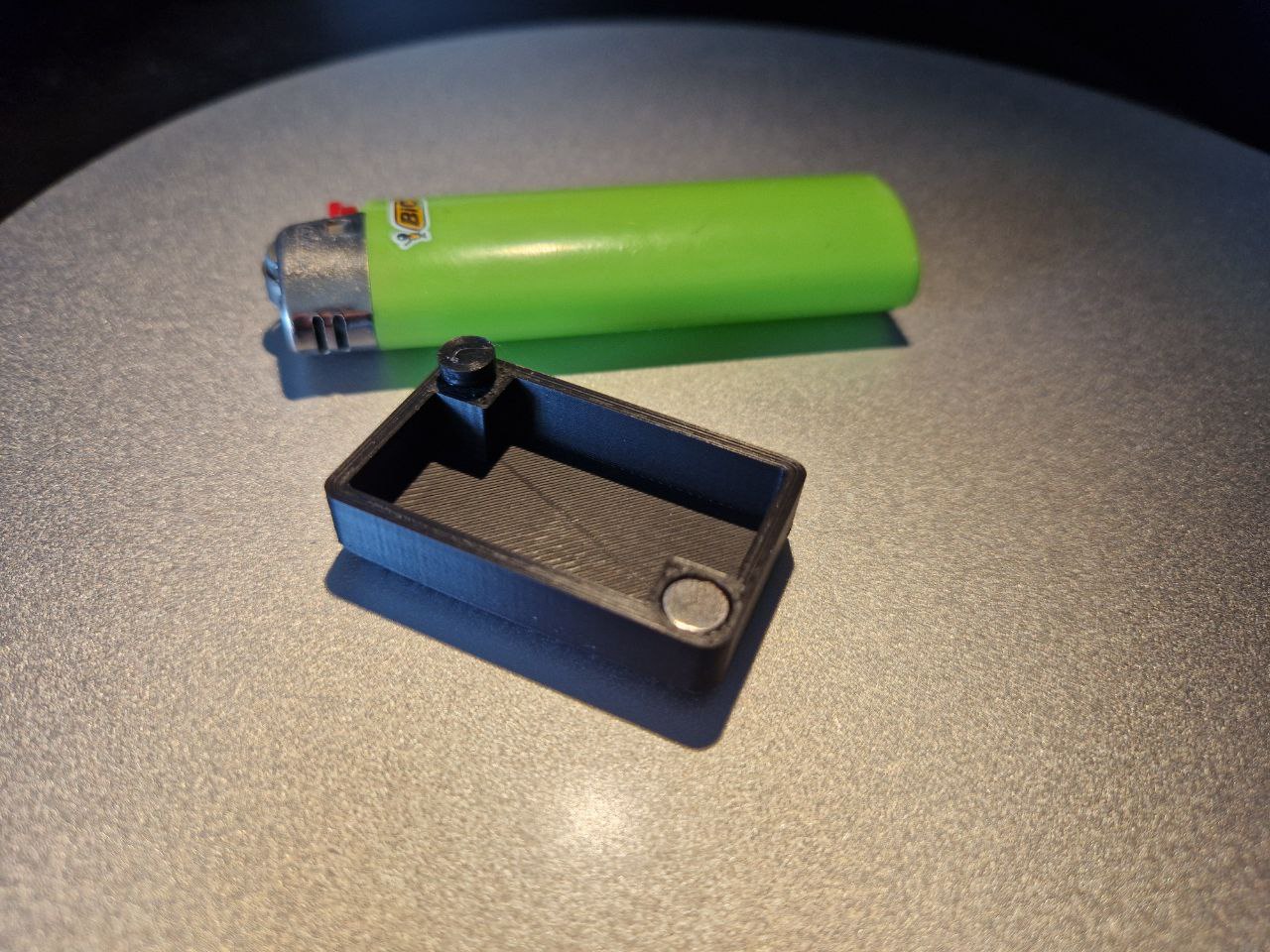

Емкость этого небольшого контейнера предназначена для хранения достаточного количества лекарств для однодневной поездки или ночного выхода в город. При этом он не занимает больше места, чем зажигалка BIC Maxi. Благодаря небольшому объему он легко помещается в любой багаж или даже в небольшой карман.

Эта коробка состоит из трех печатаемых компонентов:

• Тело.
• Крышка.
• Hinge

Примечание: Обязательно используйте последнюю версию вПоследниеКаталог. Кроме того, для окончательной сборки потребуются два магнита размером 6х3 мм, а также немного клея.



Печать.

Я рекомендую следующие настройки для сопла 0,4 мм:

1. Высота слоя 0,2 мм.
2. 15% заполнителя.
3. Без козырька, за исключением шарнира.
4. Рекомендуется использовать опоры для крышки. На изображении показаны нарезанные файлы снизу.











Ассамблея.

Это так просто, как вы думаете:

1. Приклейте петлю на место в корпусе футляра.
2. Примерьте крышку, чтобы убедиться, что выемка совпадает.
3. Наклейте магниты на место, обращая внимание на их ориентацию.
4. Приклейте верхнюю часть петли к крышке.
5. Дайте клею высохнуть.
