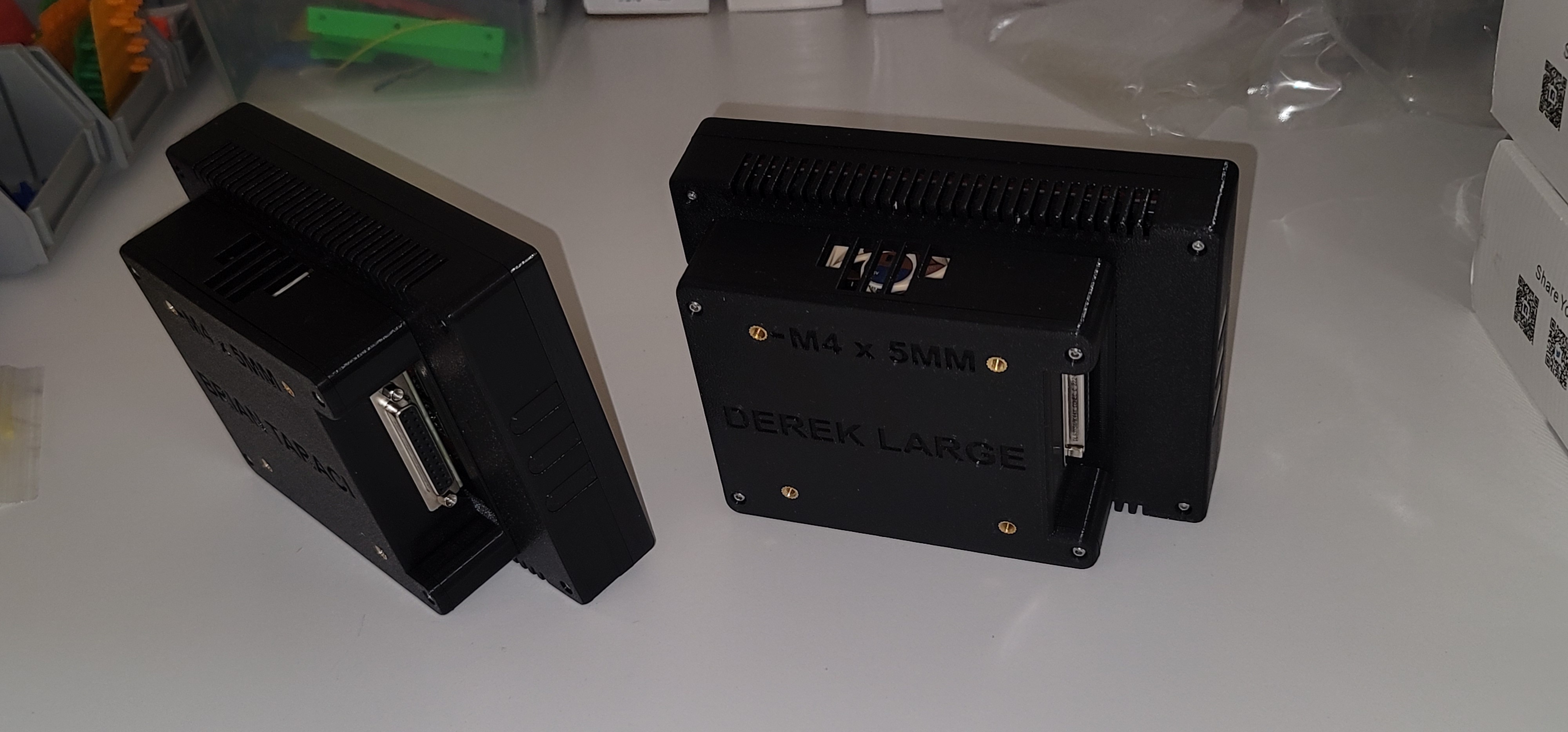

Estuche del FlukeEmu 9010A.

El caso fue diseñado con partes específicas, ya que hay simplemente demasiadas variaciones de artículos ahí fuera.

Pantalla táctil de 7"
https://www.amazon.com/gp/product/B07L6WT77H/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Cable de extensión Micro SD:
https://www.amazon.com/gp/product/B09KMZ56H9/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

En las pantallas táctiles, el control de calidad no es el mejor, pero el caso intenta compensar esto. De las 5 pantallas que se probaron, 2 de ellas tenían áreas de bisel más grandes que requerían ajustes de último minuto.

En el cable de extensión SD, el cable es bastante rígido y hace que la instalación sea un poco desafiante. Dado que el Pi no tiene una ranura SD de bloqueo, la extensión podría aflojarse. En un caso, tuvimos que pegar la extensión al Pi con silicona en caliente.

El estuche está diseñado para usar insertos de metal y tornillos de cabeza de botón o de cabeza plana.

Esto fue diseñado usando el Pi3b+, pero un Pi4 debería funcionar. La principal diferencia es que el conector HDMI es más pequeño y el puerto Ethernet se trasladó al lado opuesto de los conectores USB.

El acceso al USB requeriría un cable de extensión, pero realmente no veo la necesidad de acceder a ellos. Hay una cubierta que cubre los orificios de acceso a través de los cuales se puede introducir la extensión.

También lo he diseñado para usar un ventilador pequeño. No sé si realmente lo necesita, pero está soportado en caso de que lo necesite.
https://www.amazon.com/dp/B00NEMGCIA?psc=1&ref=ppx_yo2ov_dt_b_product_details

La parte inferior tiene 4 orificios de montaje, en los que estoy pensando en crear una base para que pueda inclinarse. Ese será un proyecto para otro día. La parte posterior también tiene un patrón de montaje VESA de 75x75, por lo que también puedes montarlo usando eso.

Convenciones utilizadas:

• Todos los orificios que necesitan un inserto de metal tienen un diámetro de 4,4 mm (y 6 mm para el VESA) y no están rebajados.

• Todos los orificios que se atraviesan tienen un diámetro de 3,2 mm y están rebajados en el lado donde se inserta el tornillo.

Arriba
Imprimir con 4 perímetros, relleno del 15%.
Usa 4 insertos de metal (3mm x 4mm)

Placa de nombre FlukeEmu.
Imprimir con 2 perímetros, un 15% de relleno.
También imprimo con soportes solo de la placa de construcción.

Dependiendo de la calidad de la pantalla táctil, esto puede o no encajar tan bien como debería. Si te encuentras con un problema con eso, házmelo saber y puedo diseñar una versión alternativa.

Medio.
Imprimir con 4 perímetros, un 15% de relleno, Soportes para los 4 orificios exteriores (Supports Enforcers), los bordes no necesitan soporte.
Usa 4 insertos de metal (3mm x 4mm)
Cuatro tornillos de cabeza de botón de 3 mm x 25 mm.

Abajo
Imprimir con 4 perímetros, relleno del 15%.
Usa 4 insertos de metal (3mm x 4mm)
Cuatro tornillos de cabeza de botón de 3 mm x 30 mm.

Tapa trasera
Imprimir con 4 perímetros, un 15% de relleno, Soportes para los 4 orificios exteriores (Supports Enforcers), los bordes no necesitan soporte.
Cuatro tornillos de cabeza de botón de 3 mm x 8 mm.

Fan
Dos tornillos de cabeza de botón de 3 mm x 14 mm.
Dos tuercas cuadradas atrapadas o insertos de metal. Las tuercas atrapadas son más fáciles.

Asamblea:

El ensamblaje debería ser bastante sencillo. Querrás poner todos los insertos de metal primero.
Ten cuidado cuando lo hagas, ya que se calientan muy rápido y se introducen en el plástico como mantequilla caliente.
Los insertos de metal van en cualquier agujero que tenga 4,4 mm y no tenga un inserto para ocultar los tornillos.

Instala la placa de identificación en la parte superior. Este es un ajuste apretado y debes tener cuidado de no romper nada al instalarla.


Va a requerir un poco de fuerza, pero puedes hacerlo a mano. Asegúrate de que la parte posterior de la placa de identificación esté lo más nivelada posible con la parte superior, o el LCD no se asentará de manera uniforme.

Después de que se instale la placa de nombre, el LCD encaja en la parte superior. Debe quedar a ras con los bordes. Querrás alinear los orificios con los insertos metálicos. La orientación del LCD es tal que los altavoces se ubiquen sobre la placa de nombre.

Después de que se haya instalado el LCD, el medio se fija a la parte superior con cuatro tornillos de 3 mm x 25 mm.

La orientación de la pieza central es tal que el corte está en el lado de los botones LCD. Al instalarlo, es más fácil poner el lado más cercano a los botones primero.

Después de que el centro esté asegurado, el fondo se asegura al centro con cuatro tornillos de 3 mm x 30 mm. La orientación debería ser obvia.

La cubierta trasera está asegurada a la parte inferior con cuatro tornillos de 3 mm x 8 mm.


Notas adicionales:
Normalmente imprimo a 60C para la cama en PLA, pero en este caso lo puse a 65C porque me encontré con algunas deformaciones. Con 65C no vi ninguna deformación.

En realidad, estoy usando PLA+ y no PLA cuando imprimo, pero los archivos deberían funcionar perfectamente para PLA también.

El soporte para tarjetas SD puede ser un dolor de cabeza al instalarlo, así que solo ten paciencia con eso.
