Beschreibung:

Habe diese Kamerahalterung für einen billigen Dokumentenscanner von Amazon entworfen (https://www.amazon.com/Document-THUSTAND-Definition-Visualiser-Portable/dp/B0868H9NN8) damit ich die Kamerafunktionen von LightBurn nutzen konnte (https://lightburnsoftware.com/).

Die Basis ist magnetisch und befestigt sich an der Seite meines K40 (mein Gerät hat eine 8-Grad-Neigung zum Gehäuse).

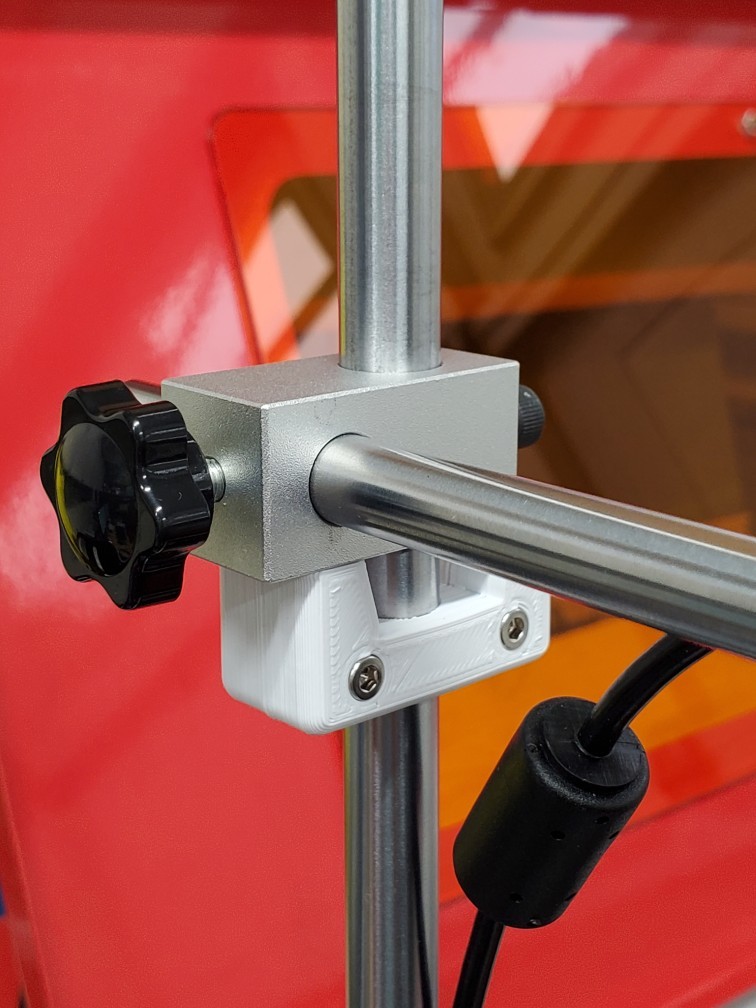

Die Kamera ist im Grunde mit Flügelschrauben befestigt, so dass es sehr einfach ist, die Kamera am Befestigungspunkt zu lösen und sie aus dem Weg zu schwenken. Die gedruckte Anleitung bietet eine Kante, auf der sie sitzen kann, während man den Deckel öffnet, und sie bietet auch einen deutlichen Platz, auf dem sie sitzen kann, wenn die Kamera an ihrem Platz ist. Die Anleitung wird auch verwendet, um die Kamera

Die kleineren Magnete passen fest in die 3D-gedruckte Basis.

Stückliste:

3D-gedruckte Teile (Magnetica-Basis und Vorder-/Rückseite der Führung)

1 x 1,26" Becher-Magnet (https://www.amazon.com/gp/product/B07S3R9QDR)

2 x Kleiner Magnet (15mm x 5mm)https://www.amazon.com/Personalized-Multi-Use-Whiteboard-Bulletin-Refrigerators/dp/B078S2JMJ5)

1 x 12m M5 Sockelkappe mit Sechskantantriebsschraube (ersetzt eine der Daumenschrauben, um Platz für den Deckel zu schaffen)

5 x M3 Muttern

2 x 16mm M3 Sockelkappe Hex-Antriebsschrauben (Anleitung)

2 x 25mm M3 Sockelkappe Hex-Antriebsschrauben (magnetische Basis)

1 x 8mm M3 Flat Socket Cap Hex Drive Schrauben (Magnetische Basis)

Druckeinstellungen

Drucker-Marke:

Anycubic

Drucker:

Flöße:

Nein.

Unterstützt:

Auflösung:

0,3 mm

Füllung:

Filament: Monoprice PLA+Weiß

Kategorie: Teile
