Beschreibung

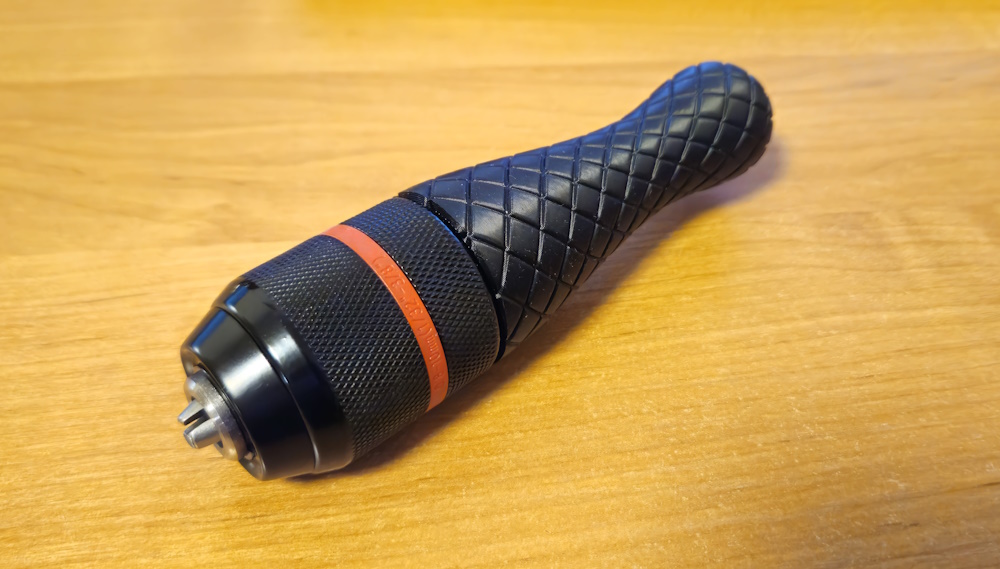

Ich habe diesen Griff so konzipiert, dass er zu diesem speziellen 0,8-10mm-Chuck von Aliexpress passt (https://www.aliexpress.com/item/1005006997808237.html), unter Verwendung des Hex-Adapters. Es ist sehr praktisch zum Reinigen von Löchern in Drucken oder zum manuellen Bohren von weichen Materialien und hält weit besser als jeder der 3D-gedruckten Futter, die ich ausprobiert habe.

Der Hex-Adapter von Ali hat eine Größe von 6,25 mm. Diese Dimension ist sehr wichtig, da Sie möchten, dass der Hex fest im Griff sitzt, da sonst dieses Loch ausfransen könnte. Wenn Ihr Drucker gut für interne Löcher eingestellt ist, sollte ein Loch von 6,25 mm in Ordnung sein, aber ich habe auch Versionen mit Löchern von 6,30 mm und 6,35 mm mitgeliefert.Wenn du dir nicht sicher bist, welches du verwenden sollst, drucke die Passform-Teststücke, damit du kein Material verschwendest.Du willst, dass das Loch so eng wie möglich ist, während du trotzdem in der Lage bist, den Futterring einzuschlagen, es sei denn, du planst, ihn zu entfernen.

Ich habe auch die CAD-Dateien (SolidWorks 2024 und STEP) hinzugefügt, damit ihr dieses Modell leicht remixen könnt. Beachtet, dass es eine kleine Schlossgeometrie in der Nähe des Bodens des Lochs gibt, die mit der Rille auf dem Sechskant-Adapter übereinstimmt.

Wenn dieser Ali-Link nicht mehr funktioniert, suchen Sie den Chuck von anderen Verkäufern mit diesen Schlüsselwörtern: Gewindeloser Metallbohr-Chuck 10mm. Anhängendes Bild zur Referenz. Achten Sie darauf, die 10mm-Version mit dem Sechskant-Adapter zu wählen.

Druckeinstellungen

PLA, PETG, ABS, alles Nicht-Flex sollte funktionieren.

0,2 mm Schichtdicke.

3 Wände, 25% oder mehr Füllmaterial. Du kannst, wenn du möchtest, mehr Material um das Sechseckloch hinzufügen.

Drucken Sie auf der flachen Oberfläche, fügen Sie Stützen für die Vertiefung um das Sechskantloch hinzu, aber nicht innerhalb des Lochs selbst.

Die aktuelle Revision ist A.2, eingraviert auf dem Teil.
