Después de encontrar muchas impresiones fractales geniales en línea, como laPirámide de Sierpinski.yLos Mandelbulbos de Amygdoloid., decidí intentar hacer uno yo mismo usandoMandelbulb 3D.. ¡También diseñé un soporte para que vaya con él!

Instrucciones de impresión + ensamblaje.

Imprime ambas mitades sin relleno ni soportes, y pega las mitades juntas de manera que puedas ver a través del modelo. El soporte se puede imprimir normalmente. La mandelbula debería encajar bien en el soporte en uno de sus bordes en forma de cubo. Recomendaría escalar todo un 50%, ya que puede llevar mucho tiempo imprimirlo de otra manera.

El proceso de creación.

Haciendo el mandelbulb.

Este Mandelbulb en particular fue descubierto al jugar con la función MutaGen de Mandelbulb 3D. Puedes echarle un vistazo tú mismo usando los parámetros proporcionados. Luego, el fractal se convirtió en una forma 3D siguiendoEsta guía.y refiriéndose aeste otro.

En resumen, el proceso de conversión es el siguiente: el fractal se convirtió en una serie de rebanadas de imagen utilizando la función voxelstack de Mandelbulb 3D. Estas rebanadas se unieron posteriormente.ImageJ Fiji.(Note que la función de triangulación es simplemente 'guardar como → Wavefront .OBJ'). Luego, las áreas aisladas fueron eliminadas usandoMeshlab.. Finalmente, el mandelbulb fue diezmado enBlender(ya que el tamaño del archivo era grande y realmente estaba retrasando a mi computadora), dividí en dos mitades, y a cada lado se le dio una cara para que fuera más fácil imprimirlo.

Imprimiendo y ensamblando el cristal de mandelbulb.

Aunque el modelo es un poco desordenado y no es manifiesto, pareció imprimirse correctamente cuando se lo cortó conCura.. Cura también elimina las caras superfluas en cada una de las dos mitades, lo que permite que uno pueda ver correctamente a través del modelo en los orificios en el centro de cada cara. Aunque el modelo en sí ciertamente podría limpiarse un poco mejor (¡siéntanse libres de intentarlo!), parece que cumple su función.

Para obtener una buena textura de superficie y, con suerte, minimizar la necesidad de soportes, corté el mandelbulbo con una altura de capa de 0,12. El modelo ya tiene su propio relleno fractal, así que establecí el relleno en 0. Finalmente, agregué un borde para aumentar la adherencia a la cama. Esto pareció funcionar: ambas mitades se imprimieron con éxito en una Ender3 Pro y se pegaron juntas.

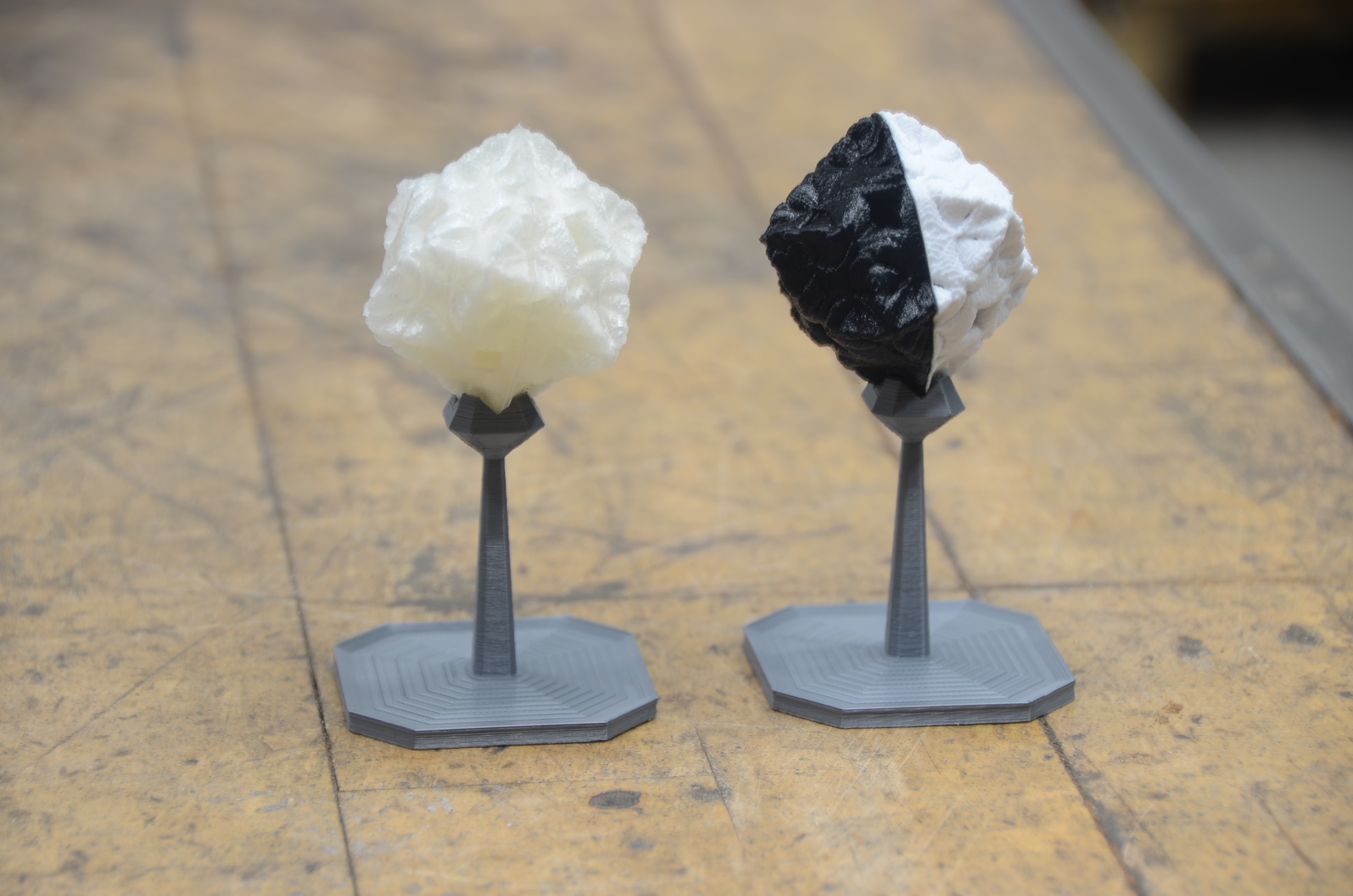

Mi primer intento involucró el uso de PLA sin colorear. Descubrí que el resultado se parece un poco a un cristal de cuarzo (o un cubo de azúcar), aunque tiene una pequeña costura. Para tratar de convertir esta costura en una característica, también intenté imprimir cada mitad en PLA en blanco y negro. Esto resultó bastante bien en mi opinión; emite una vibra de yin-yang.

Haciendo que el soporte de la pantalla se destaque.

También hice un pequeño soporte de exhibición para acompañar la bombilla. Para hacer esto, reorienté el cristal en Blender de manera que uno de sus bordes estuviera orientado hacia abajo. Luego se superpuso un prisma rectangular, se biseló y se subdividió. Los surcos en el prisma se estimaron a simple vista. Finalmente, agregué una base, escalé la sección vertical a mi gusto y hice algunos ajustes finales.

¡Tu turno!

¡Hazme saber cómo te gusta! ¡Me encantaría ver tus creaciones!
