Je n'ai pas pu en trouver un qui correspondait à mes besoins, alors voici ma conception. Il a un diamètre intérieur de 70 mm, donc les petites bobines de filament s'y insèrent facilement. Il a un diamètre extérieur de 180 mm et une largeur de 20, 30, 40 ou 60 mm, donc il s'adapte aux supports de bobines de filament normaux ou permet d'économiser de l'espace si nécessaire, et le bord extérieur est fixe, donc les supports à

Imprimée en deux parties, la "Base" a une bride et le moyeu extérieur entier. La "Vis" est l'autre bride et s'insère dans la base. Elle est conçue de manière à ce que la base puisse contenir entièrement le filament, et la vis n'a pas besoin d'espaces libres pour être fixée. Chaque bride contient également des trous de retenue de 1,75 mm et 3,00 mm.

La plupart des bords sont filetés, donc le temps d'impression est un peu long, mais cela permet une impression plus facile et un roulement plus douce sur les supports de bobines à roulement sur les bords.

Diamètre de la jante extérieure : 180 mm (≈7⅛ pouces) Diamètre du moyeu extérieur : 70 mm (≈2¾ pouces) Diamètre du moyeu intérieur : 60 mm (≈2¼ pouces) Largeur du moyeu intérieur : 60 mm (≈2¼ pouces)

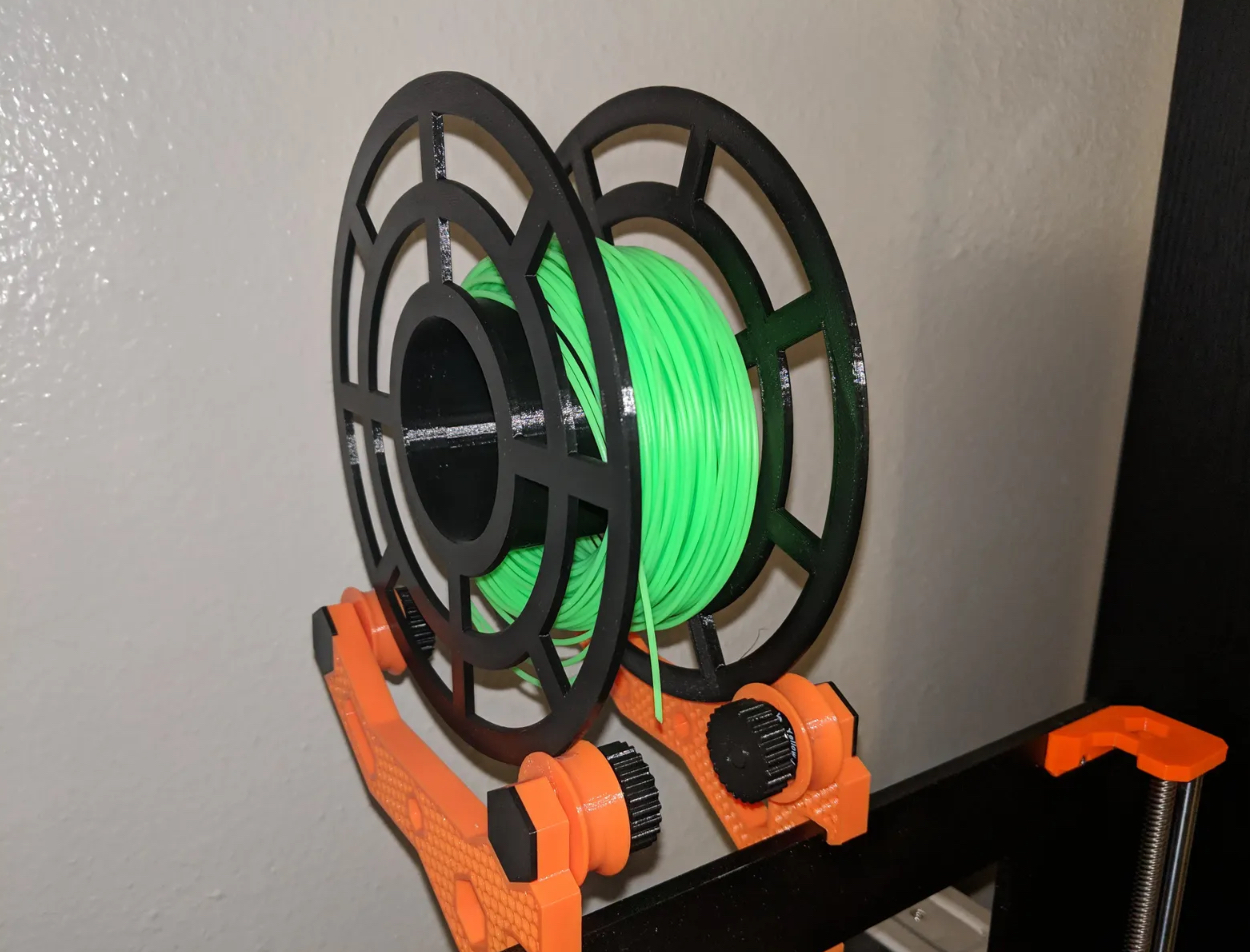

Le support de bobine montré sur la première photo est l'incroyable création de Martin Majewski.Support de bobine Prusa i3 MK2(s) et MK3 - Montage sur cadre - Chargeur supérieur."

Imprimez les instructions.

Pas de radeaux, pas de supports, pas de rebords. Il suffit d'orienter les fichiers STL avec la bride vers le bas et d'imprimer. Il ne devrait pas y avoir de surplombs. Les filets ont un pas généreux de 2 mm avec un ajustement de 6g4g et devraient s'imprimer et s'assembler facilement sur n'importe quelle imprimante. J'ai utilisé un remplissage de 10% en raison de la petite zone intérieure,
