Дань уважения Cineroc.

(изначально назывался Cineroc 808)

30-9-21: Добавлен новый центральный секцион, который позволяет использовать новую Estes Astrocam. Да, внутри много свободного места для полезного груза, но это нормально!

Важное примечание по печати: камера-сани, как она была загружена, на самом деле перевернута в лучшее положение для печати.

Предлагаемая ориентация для печати на санках для фотоаппарата.

Обновления моделей:

• Добавлен "прямой" адаптер 54 мм, который позволяет разместить отдельный отсек авионики, и благодаря дополнительной длине он не мешает обзору. Отверстия по бокам предназначены как для вентиляции в атмосфере, так и, возможно, для доступа к вашему полетному компьютеру. (но в основном для вентиляции)

• Последний полёт на выставке Aeronaut 2018.

• Была добавлена офсетная основа 54 мм. Друг хотел запустить его на воздушном каркасе 54 мм, поэтому я разработал эту офсетную основу. Её необходимо было сместить, чтобы адаптер не закрывал обзор камеры. Это выглядит немного странно, но он летает отлично.https://www.youtube.com/watch?v=UQR-\_V1N9vg&feature=youtu.be
  https://www.youtube.com/watch?v=wTBHNkxom\_M

• Как основание, так и сани для камеры были доработаны, чтобы лучше подходить. Обновления 3.1 являются единственными изменениями на данный момент. Обзор конструкции Cineroc 808 в первой редакции.

  На обложке выпуска Model Rocketry News Марка Лавиня изображён Майк Дорфлер. Майк (в начале 70-х годов) разработал для Estes Industries камеру 'Cineroc' на супер-8 мм плёнку, которую можно было запускать на модельной ракете. Эта камера захватила воображение многих молодых учёных-ракетчиков (вроде меня).

  Вот документация оригинала.

  Я достаточно долго откладывал публикацию этого - собираюсь начать здесь и обновить это с большей детализацией в ближайшее время. Я буду публиковать видео о строительстве - следите за обновлениями.

  Только сани для камеры требуют использования опор - всё остальное можно напечатать без них.

  Камера-сани специально разработана для работы с компонентами Matecam 808 и вряд ли будет работать с любой другой системой 808 (хотя теоретически это возможно).

  Камера-брелок MATECam 808 1080P.

  По умолчанию MateCAM не записывает при включении питания, вам нужно это включить в настройках.

  1) Запустите камеру с установленной SD-картой.
  2) Подключите камеру к ПК и отредактируйте файл TAG.txt - измените опцию 'poweron_record' с 0 на 1 (как показано ниже).

  TAG.txt

2016-01-01 23:59:59
Режим штампа: 0
poweron_record:1
auto_poweroff:1
recording_indicator:1
Вращаем фотографии на 180 градусов: 0
Запись в циклическом режиме: 0

Размер видео: 1

Примечание: Я использовал небольшой участок волоконно-оптического стержня (Truglo TG05E), чтобы облегчить видимость светодиода камеры. Вы можете увидеть его на крупном плане изображения саней камеры.

Страница в Facebook для моделей Cineroc Tribute.

Видео недавнего полёта.

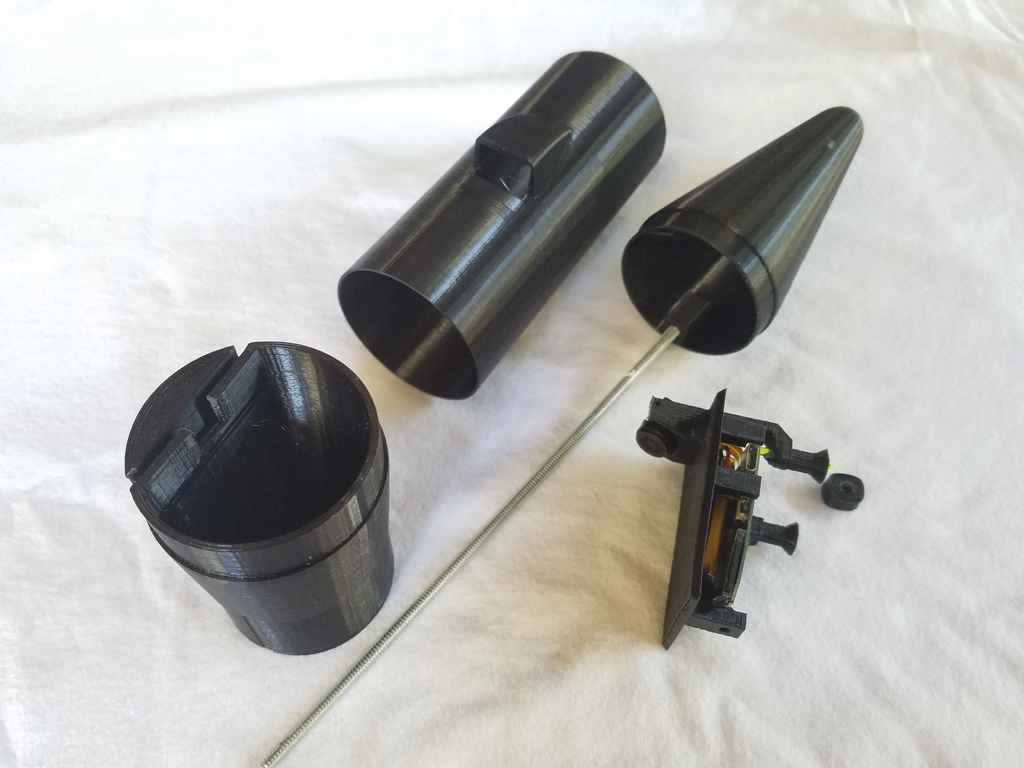

Вам понадобится кусок резьбовой шпильки 6-32 длиной 6,5 дюйма, но это не обязательно, если вам удобно приклеивать верхнюю часть или использовать скотч. Вы можете использовать настоящую гайку 6-32, если хотите, но мне нужно было что-то более объёмное и легко затягиваемое вручную, поэтому я сделал кольцо для большого

Настройки печати.

Марка принтера:

Prusa.

Принтер:

Prusa Mk2

Резолюция:

2.0 (в основном)

Заполнение:

Варьируется.

Филамент:Любой PLA в основном, но вы можете использовать PETG тоже.
Примечания:

Обратите внимание: загруженный Camera Sled на самом деле перевернут в лучшую ориентацию для печати. rnrn Я действительно предложил иллюстрацию в предлагаемой ориентации. rnrnhttps://cdn.thingiverse.com/renders/f9/0b/8e/43/d8/27c615b1fb9396edb008c4c2fc772360\_preview\_featured.JPG
