Häufig verwendete Geräte wie Tischsägen und Bandsägen verfügen nicht über eine Gehrungsschiene. Mit dem Hinzufügen eines richtig dimensionierten Schiebereglers kann dies als Ersatz verwendet werden. Es gibt drei Teile - den Winkelmesserabschnitt, den Griff und den Zeiger.

Der Griff ist so konzipiert, dass er mit einer 1/4"x 1-1/2"-Transportschraube am Schlitten befestigt wird (die Länge muss möglicherweise für Ihre spezielle Ausrüstung angepasst werden). Das Drehloch hat einen Durchmesser von 0,2".

Der Zeiger wird an der Folie befestigt, um die Position auf dem Winkelmesser zu markieren. Verwenden Sie eine #8 Maschinenschraube, um den Zeiger 1,3" vom Zentrum des Winkelmesser-Schlitzes zu befestigen.

Für die Schiebeplatte wird keine Druckdatei bereitgestellt. Diese sollte aus Holz oder vorzugsweise Metall gefertigt sein, um zu Ihrer Maschine zu passen. Der Abstand zwischen der Mitte des Griffschlitzes und dem Drehloch beträgt 1,75".

Der Messwinkel wird durch Lockerung und Festziehen des Griffs eingestellt.

Die OnShape 3D-CAD-Dateien können hier gefunden werden:

https://cad.onshape.com/documents/f776186bfc4c90c0b8bd76fd/w/44ff80cbee9a3f51315c552b/e/b756b5a952097c95c2a06218

Druckanweisungen

Ich habe alle Teile in PLA mit einer Qualität von 0,20 mm gedruckt.

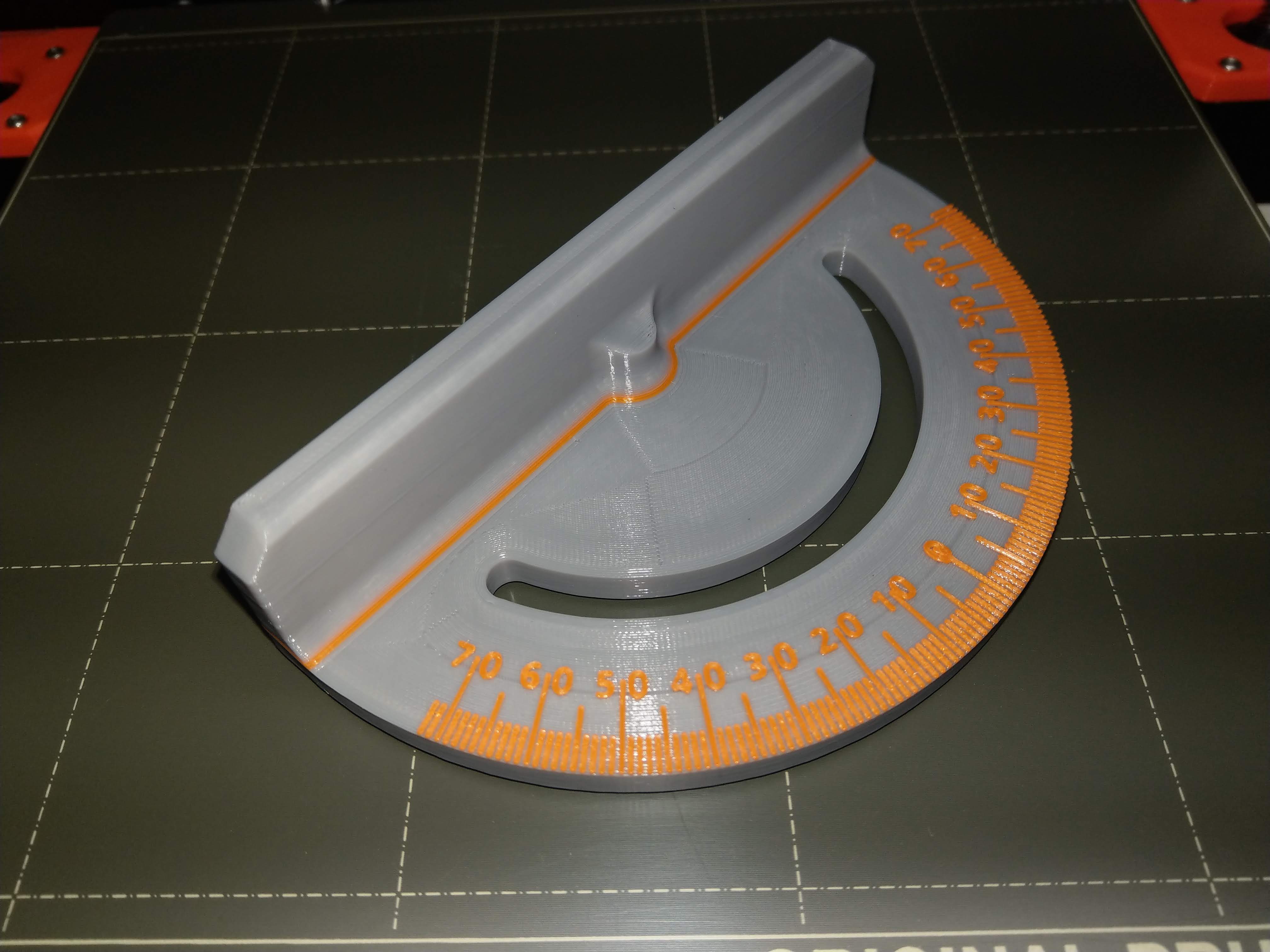

Der Winkelmesser-Teil des Messgeräts kann durch Filamentwechsel in zwei Farben gedruckt werden, oder in einer einzigen Farbe - Dateien werden für beide Optionen bereitgestellt. Positionieren Sie den Winkelmesser mit der großen Seite nach unten auf dem Druckbett. Wählen Sie zwei kontrastierende Farben, wechseln Sie zur zweiten Farbe, um den Text zu drucken, und wechseln Sie dann zurück, um den Druck abzuschließen. Es werden keine Stüt

Der Griff sollte mit der kleinen Seite nach unten und einer Krempe und ohne Stützen gedruckt werden. Ich habe konzentrische obere und untere Füllung und 15% geradlinige Füllung verwendet. Ich habe dem Griff "Stützflossen" hinzugefügt, um ihn während des Druckens zu stabilisieren - diese sollten nach dem Drucken entfernt werden. Positionieren Sie den Griff mit der kleinen Seite nach unten auf dem Druckbett.

Drucken Sie den Zeiger mit Umrissen = 10. Positionieren Sie ihn mit der kleinen Öffnung nach unten auf dem Druckbett. Der Zeiger kann auch mit 2 Farben und Filamentwechsel gedruckt werden.

Ebenfalls enthalten ist ein "Testabschnitt" (das keilförmige Stück auf den Fotos). Dies ist ein kleines Stück des Winkelmessers, das zum Testen von Druckparametern und auch zum Üben des Zweifarbdrucks durch Filamentwechsel verwendet wird.
