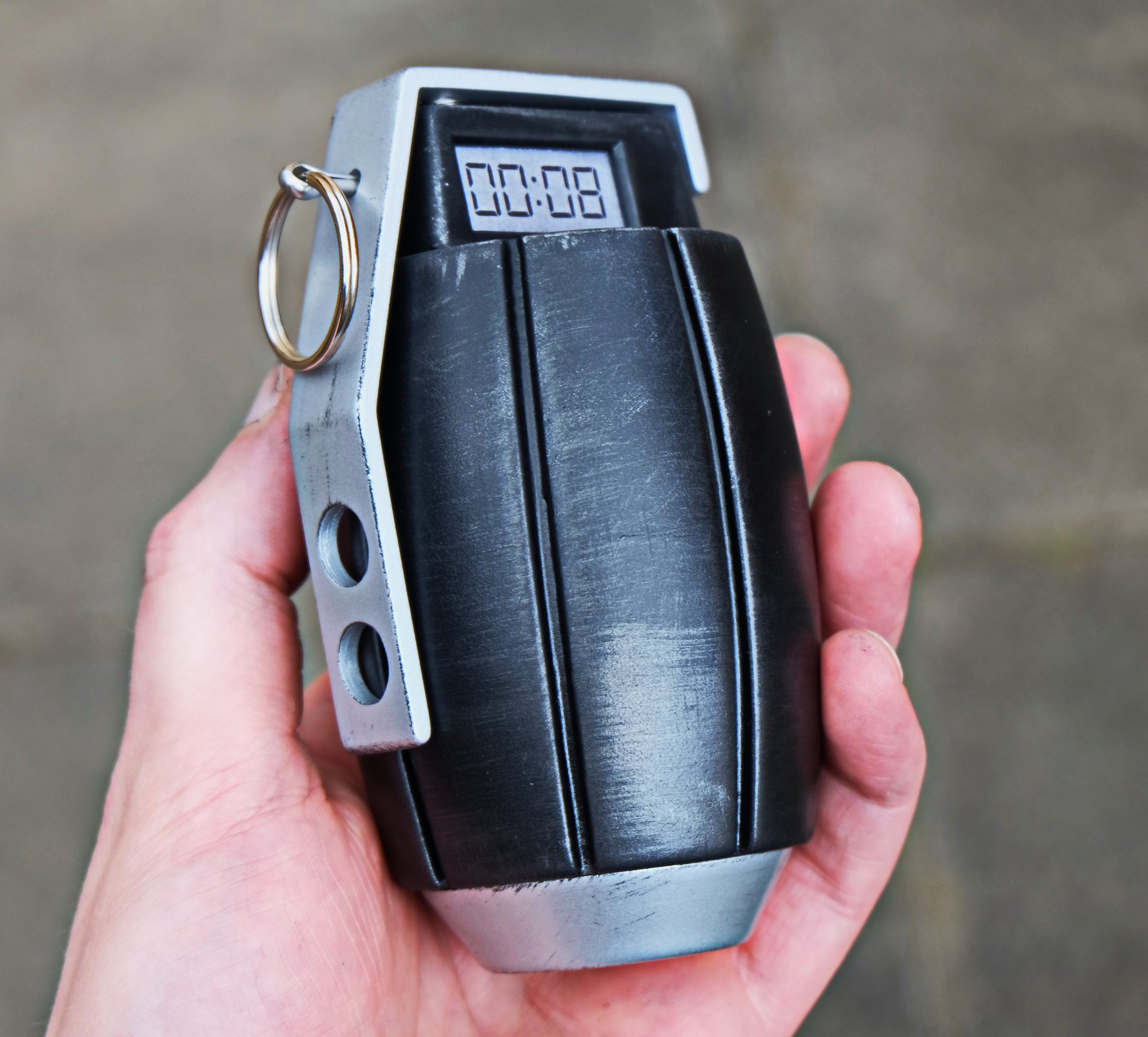

私の最初の完全にCADで設計された3D印刷可能な映画小道具プロジェクトにようこそ - ロボコップ(1987)の悪名高きシーンでクラレンス・ボディッカーが使った手榴弾です。もし可能であれば、すべての部品をABSで印刷することをお勧めします。そうすれば、後処理がはるかに簡単になります。もし樹脂プリンタにアクセスできるのであれば、より良い

もしビルドについて何か質問があるなら、気軽にコメントしてください。私はできるだけ早く返答するように努めますし、インスタで私にDMを送ってください。

これはシンプルなクリックして組み立てるモデルではありません。組み立てるにはある程度の技術と忍耐が必要です。

また、以下が必要になります。

• 1個の3.2 mm×25 mmのスプリットピン(ドレメル/ロータリーツールでピンの最長の脚を他の脚と同じ長さにカットし、研磨ホイールで端を丸めます)。
• 1個の25 mmリングプル(古いキーリングから入手可能)
• 1個のM3ワッシャー(ボタンとヒューズアセンブリ内のスプリングの間に配置され、結束を防止するために使用)
• 2本の6 mmの圧縮スプリング、長さ15 mm、線径0.4～0.6 mm。1本のスプリングはボタン用のヒューズハウジングの内部に、もう1本はヒューズハウジングの上部にある凹部に取り付けられています。
• スーパーグルー / ペンキ / プライマー / サンディングペーパー
• LCDディスプレイ用のアセテートシート。
• インクジェットまたはレーザープリンタでLCDディスプレイの出力を印刷する。

付属の液晶ディスプレイの画像を印刷してください。サイズに問題がある場合は、27 mm×12 mmにする必要があります。スプレー接着創を使用してアセテートシートに取り付け、サイズに合わせてトリミングしてください。その後、両面テープを使用して、ヒューズハウジングの凹形液晶パネル領域の前面に取り付けてください。

メインボディは中空に設計されています。エンドキャップを接着する前に、現実的な重量を追加したい場合は、ここにバラスト(砂など)を入れることができます。

すべての部品にスプレーをかけ、適切なニススプレーで密封した後、すべてを接着する前に確認しておきましょう。

現実的に見える溶接がしたい場合は、これを行う方法についての私のYouTubeチャンネルのビデオをご覧ください。

--

このモデルの販売に関する注意事項：

あなたが印刷して実物のコピーを販売するのは問題ありません(完成品でもキット形式でも)。ただし、デザイナーとして私にクレジットを与えていただくことをお願いします。

--
