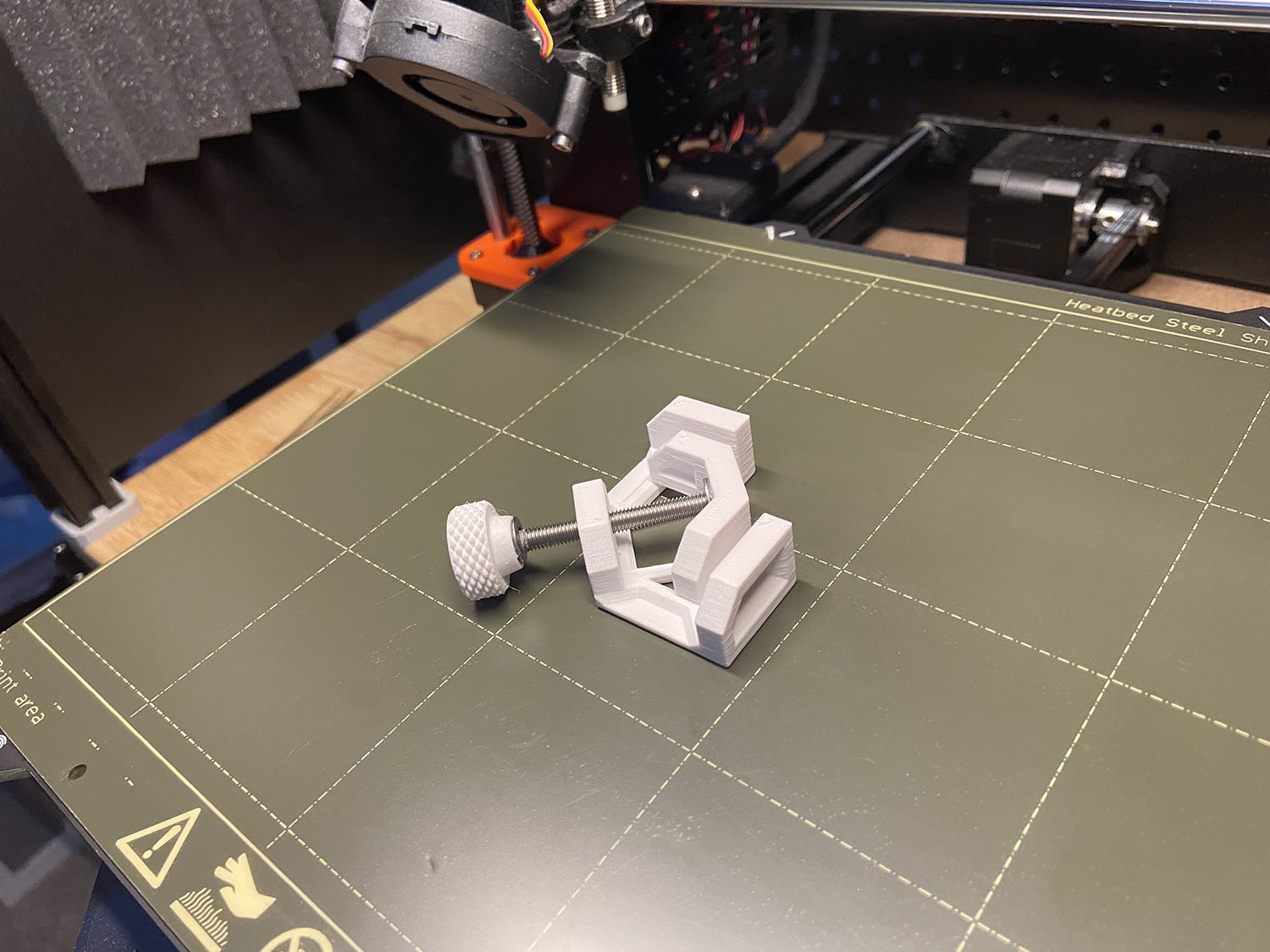

저는 종종 1/2인치의 합판을 작업하는데, 제 평소 사용하는 코너 클램프는 사용하기가 너무 번거했습니다. 저는 이 클램프를 특별히 설계했는데, 이는 제가 합판 간의 접합부에 더 긴 클램프를 장착할 때까지 1/2인치의 합판을 함께 고정할 수 있도록 만들었습니다.

필요한 재료들:
-45mm 길이의 M5x0.8mm 헥스 헤드 스크류https://www.mcmaster.com/91287A331/
-M5 와셔https://www.mcmaster.com/93475A240/
-M5 헥스 너트https://www.mcmaster.com/91828A241/
-슈퍼 글루

조립하려면:

1. 손잡이의 헥스 인서트에 슈퍼 글루의 한 방울을 넣으세요.
2. 손잡이에 45mm 헥스 볼트를 밀고 그것이 바른 위치에 있는지 확인하세요.
3. 와셔가 들어갈 자리에 작은 접착제 방울을 바르고 와셔를 설치하려고 합니다.
4. 접착제가 완전히 마르게 되도록 하세요.
5. (선택 사항) M5x0.8mm 태핑을 사용하여 하단의 3D 인쇄된 부품의 구멍 스레드를 청소하십시오.
6. 볼트를 거의 3/4 정도 조인트에 끼워 넣으세요.
7. 헥스 너트를 3D 인쇄된 클램프 헤드의 슬롯에 넣습니다.
8. 볼트의 끝 근처에 있는 스레드에 슈퍼 글루의 한 방울을 넣으세요.
9. 볼트와 너트가 있는 3D 인쇄된 부품을 거꾸로 하고 그들을 함께 조립하기 시작하세요 (볼트를 너트에 너무 세게 조여는 필요가 없습니다. 아이디어는 볼트가 너트 스레드의 끝 전에 멈추는 것입니다).
10. 말라서 운동을 테스트해 봅시다.

너트는 3D 인쇄된 헤드 피스에서 자유롭게 움직여야 하며, 클램프를 풀거나 조이는 동안 올바른 작동을 할 수 있습니다. 하단 부분의 스레드를 드릴면 볼트를 회전시키는 것이 상당히 쉬워집니다. 저는 스레드를 모델링했지만, 3D 인쇄는 여전히 가장 정확한 것은 아닙니다.
