Resumé

Voici les fichiers que j'ai créés pour la modification du connecteur DB37 pour la pince de câble à ruban du Haslab Proton Pack. En court-circuitant 2 broches du côté femelle (câble à ruban), vous pouvez conserver la fonctionnalité d'alarme lorsque la pince est retirée.

Choses nécessaires :
-Du courage et des compétences de mod ! -- Tu peux le faire ! Canalise ton Egon intérieur !
-Connecteurs DB37 de type soudure : mâle (broches en laiton/pack Proton) et femelle (trous de broche/pince pour câble à ruban)
https://www.amazon.com/Jienk-Serial-Solder-Connectors-Couplers/dp/B0B881M9Y6
-2 vis à tête cylindrique M3x12 mm noires avec écrous (pour pinces à câble à ruban)
-2 vis à tête plate M3x6mm noires (pour fixer le connecteur mâle DB37 aux supports de montage)
- Une perceuse, un coupe-fil à découpe nette, des limes ou des bâtons de ponçage - pour faire le trou.
- Un Sharpie à pointe fine pour tracer le gabarit du trou.
-Une scie à métaux ou une scie de loisir.
-De la super-colle.
-De l'époxy ou de la colle chaude.
- Du ruban en aluminium.
-Fers à souder.
- Une plaque en aluminium de 1/8' (uniquement si vous fabriquez la pince en aluminium)

Commençons par la pince. Si vous n'arrivez pas à bien faire ça, abandonnez la modification et ne faites pas de trou dans votre sac !!

La pince se compose de 2 "pinces pour câble à ruban" (en haut et en bas) et d'un "espacement pour pince à ruban" au milieu. Les pinces pour câble à ruban peuvent être imprimées en filament de couleur argentée ou vous pouvez les utiliser comme modèle pour recréer la pièce dans une plaque d'aluminium de 1/8" ou les faire découper au laser (si vous les imprimez en aluminium, vous devrez peut-être agrand

Le côté femelle du DB37 (côté avec trous d'épingle) doit être divisé en deux pour s'adapter au bas de la pince de câble à ruban. Les deux moitiés du connecteur sont le côté de la coupelle de soudure et le côté trous d'épingle (femelle). Pour diviser le connecteur en deux, c'est facile, utilisez une foret légèrement plus grande que les trous de montage sur le DB37 et percez à travers les trous de mont

Le côté femelle de l'insert de broche en plastique devra être raccourci pour s'insérer parfaitement dans sa moitié de boîtier métallique. J'ai utilisé une scie à métaux pour couper environ 2 mm du haut de l'insert en plastique (juste sous le bord supérieur de l'insert) afin qu'il s'insère parfaitement dans le boîtier métallique. Ensuite, prenez une petite bande de ruban adhésif d'al

Ensuite, recouvrez le dessus de l'insert en plastique et des broches d'une bande de ruban adhésif électrique pour couvrir le dessus des trous et empêcher les broches de tomber. Puis collez l'insert en plastique dans la coque métallique à l'aide d'époxy ou de colle chaude. (Evitez de faire entrer de l'époxy ou de la colle dans le fond ou le dessus des trous de broches - vous pouvez ajouter un

Vous devrez couper ou limer une partie de la coque métallique du connecteur DB37 pour suivre la courbe de la pince du câble à ruban. Voir l'image pour la découpe de la DB37 femelle le long de la ligne verte. Ou montez le connecteur sur la pince et tracez la ligne courbe pour le couper. Assurez-vous qu'il est dans la bonne orientation verticale avant de couper la ligne. Dans Frozen Empire, la partie la plus large du connecteur est

Si vous êtes satisfait de la pince, et confiant dans vos compétences de modding, procédez avec PRÉCAUTION.

Tout d'abord, vous devrez retirer l'arrière du pack Haslab et le boîtier interne du cyclotron pour accéder au commutateur d'alarme. De l'intérieur du cyclotron, retirez les 2 vis du commutateur d'alarme et coupez ses 2 poteaux de vis avec les pinces à coupe droite... Il n'y a plus de retour en arrière maintenant !

Utilisez le fichier 3D du modèle de trou et l'image comme référence pour tracer le trou sur le rebord du cyclotron avec un marqueur à pointe fine. Il doit être centré avec les 2 trous carrés existants de chaque côté. (REMARQUE : Le fichier de modèle 3D a une partie trop fine pour être imprimée le long du bord courbe inférieur. Une fois que vous avez tracé le reste, utilisez une règle pour tracer le reste de la ligne inf

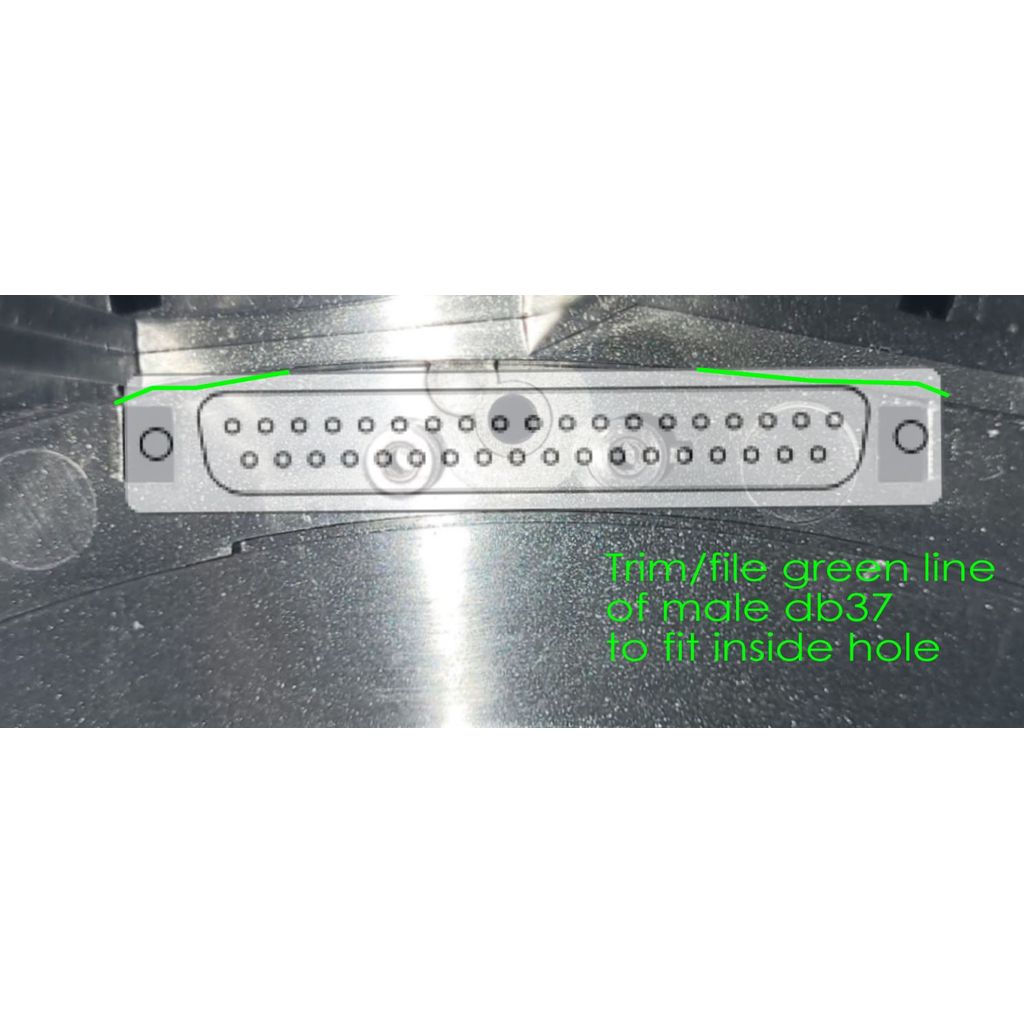

Pour la partie mâle du connecteur DB37, vous devrez tailler/limer le bord supérieur et les coins de la bride de montage en métal, car elle reposera directement contre l'intérieur du boîtier du cyclotron. (Voir l'image pour le taillage du mâle DB37 - lignes vertes) Vous pouvez également essayer d'enlever une partie du rebord en plastique à l'intérieur de la cavité du cyclotron, mais le plastique n'a qu'une

Enfin, coupez ou dés-soudez les fils du commutateur d'alarme et soudez-les aux broches correspondantes du connecteur mâle que vous avez court-circuité du côté femelle. Mettez le pack sous tension et testez la fonction d'alarme avant de le remonter.

Remerciements : Eric qui a démontré pour la première fois que ce mod était possible sur le pack Haslab, et Nomake de GPStar pour avoir suggéré le câblage afin de conserver la fonctionnalité de l'alarme.
