Привет, ребята, у меня были некоторые проблемы с улучшенной моделью Prusa X-end.

Пружины, которые устанавливаются на гайки, через которые проходит резьбовой стержень, либо заклинивали резьбовой стержень и блокировали мою ось Z, что приводило к пропущенным шагам, либо пружина продавливалась через отверстие в нижней части X-концов.

Я хотел поделиться своим решением этой проблемы. Я нашел больше людей, у которых были похожие проблемы, поэтому я решил дать простое объяснение.

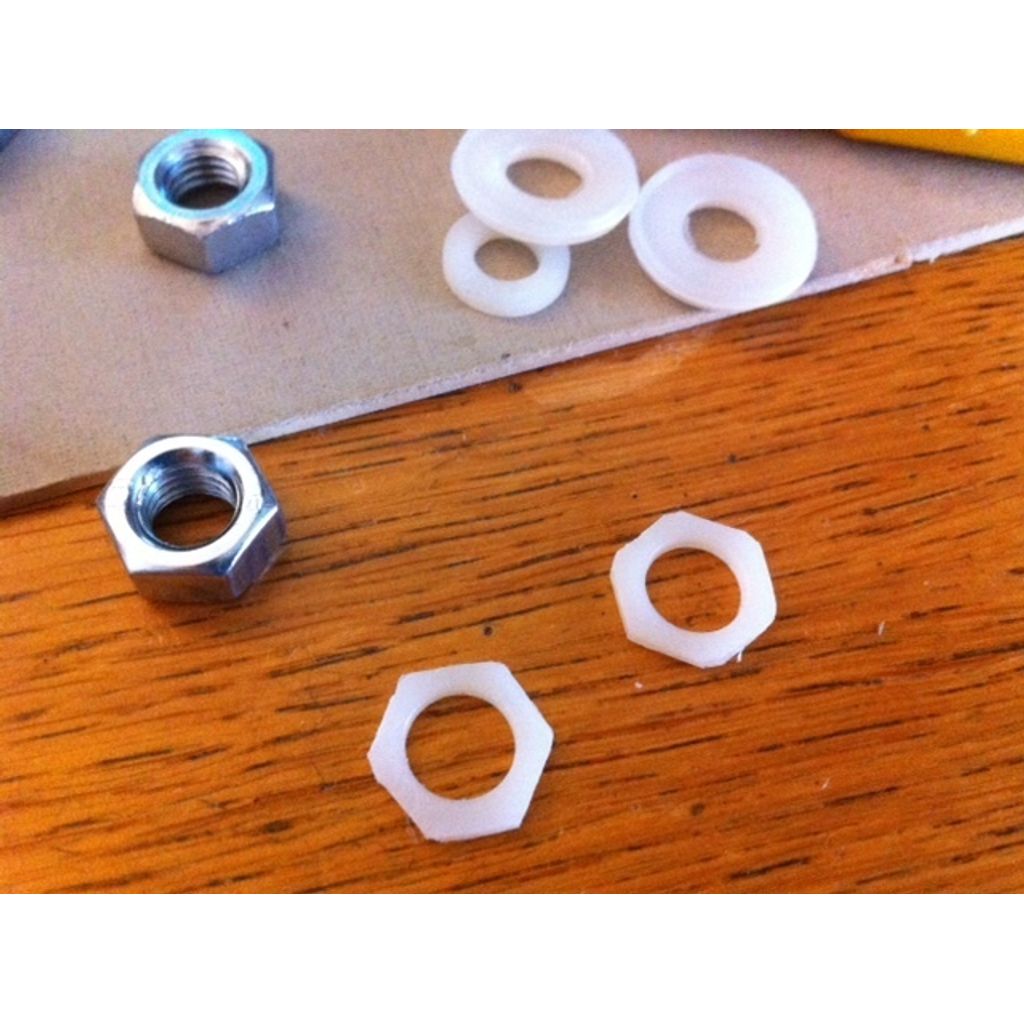

Используя нилоновые шайбы M8 и обрезав их до того же размера, что и шестигранная гайка M8, а затем вставив их в X-образный конец, мы обеспечим, чтобы пружины оставались аккуратно центрированными относительно резьбового стержня M8 и не выскакивали из нижней части каретки.

Вот слайд-шоу, которое объясняет всё. Я использовал стержень и два гайки, чтобы зажать две нейлоновые шайбы, чтобы я мог легко обрезать их до того же внешнего размера, что и у шестигранных гаек M8.
Стоимость двух нейлоновых шайб в общей сложности составила около 0,25 евро за 6 шайб. Таким образом, это решение стоило меньше 10 центов :)

Однако, если у вас есть работоспособный принтер, вы можете напечатать эту шайбу и использовать её, даже не покупая шайбу из трим-нейлона.

Высота 1 мм, напечатано с толщиной слоя в 0,25 мм, поэтому четыре слоя расположены друг над другом.

Шайба может немного застрять, и это идеально для того, чтобы пружина не выскочила из нижней части X-образного конца.
